１ 引言
隨著Ｉｎｔｅｒｎｅｔ爆炸式地發展，在Ｉｎｔｅｒｎｅｔ上所進行的商業應用和多媒體服務等也都得到了迅猛的推廣。當然，要享受Ｉｎｔｅｒｎｅｔ上的各種服務，用戶還必須以某種方式接入網絡，其中采用光纖到戶（ＦＴＴＨ）的方式來實現用戶接入網的數字化和寬帶化，是用戶接入Ｉｎｔｅｒｎｅｔ必然發展的方向。但是由于光纖用戶網絡的成本過高，目前大多數用戶仍將繼續使用現有的銅線環路來接入Ｉｎｔｅｒｎｅｔ，于是便提出了一些過渡性的接入網技術，如Ｎ－ＩＳＤＮ、Ｃａｂｌｅ Ｍｏｄｅｍ、不對稱數字用戶環路（ＡＤＳＬ：Ａｓｙｍｍｅｔｒｉｃ Ｄｉｇｉｔａｌ Ｓｕｂｓｃｒｉｂｅｒ Ｌｉｎｅ）等等，特別是ＡＤＳＬ是最具發展前途和競爭力的一種,在未來幾年甚至十幾年內將占有主導地位。目前ＰＣ業界領袖ＭＩＣ,Ｍｉｃｒｏｓｏｆｔ、Ｉｎｔｅｌ、Ｃｏｍｐａｑ?雪以及世界范圍內各大網絡公司，如３ＣＯＭ、ＣＩＳＣＯ、Ｓｉｅｍｅｎｓ、Ａｌｃａｔｅｌ、Ｐａｒａｄｙｎｅ等都相繼推出了ＡＤＳＬ產品，許多電信公司、ＩＳＰ也都推出了各自的ＡＤＳＬ服務，在北美、新加坡、日本、臺灣、韓國等國家和地區率先投入了營業。我國的中國網通和中國電信也在北京、上海、廣東、福建等地進行了相關網絡的測試和大規模的試用。但由于目前在電話小交換機分機上尚無接入ＡＤＳＬ的方法，且ＡＤＳＬ也存在著選線率低的問題，因此ＡＤＳＬ在大規模推廣方面還會受到一定的阻礙，特別是有些電信運營商使用了光纖遠端模塊或無線直放站，使這些地區的電話用戶無法接入ＡＤＳＬ，成了ＡＤＳＬ的盲區。
為此，筆者設計了ＡＤＳＬ分離復用器，解決了酒店、賓館或?qū)懽謽侵械奶摂M小交換機用戶采用ＡＤＳＬ的方式寬帶上網的問題。
２ ＡＤＳＬ的工作原理
在介紹ＡＤＳＬ分離復用器的設計之前，先來介紹一下ＡＤＳＬ的工作原理。
當在電話線端放置ＡＤＳＬ Ｍｏｄｅｍ的時候，在電話線上便產生了三個信息通道：
（１）速率為 １．５ Ｍｂｉｔ／ｓ～９ Ｍｂｉｔ／ｓ的高速下行通道，用于用戶下載信息；
（２）速率為 １６ ｋｂｉｔ／ｓ～１ Ｍｂｉｔ／ｓ的中速雙工通道，用于用戶傳輸上行信息；
（３）傳統的電話服務通道，用于普通電話服務。

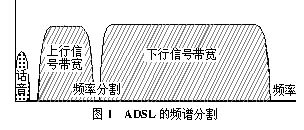

ＡＤＳＬ的頻譜分割如圖１所示。
這三個通道可以同時工作?熏傳輸距離達３ ｋｍ～５ ｋｍ (具體通信速率依環路的質量和長度而定)。
ＡＤＳＬ采用高級數字信號處理技術和新的算法壓縮數據，使大量的信息能在網絡上高速傳輸。特別是在現有較長的銅制雙絞線?穴普通電話線?雪上傳輸數據或在惡劣的環境下信號衰減十分嚴重的情況下，ＡＤＳＬ依靠它較大的動態范圍和分離的通道能夠保持低噪聲干擾的傳輸，為人們提供了一個奇跡般的應用技術。
為了在電話線上有效地分隔帶寬，產生多路信號，ＡＤＳＬ的調制解調器一般采用頻分多路復用(ＦＤＭ)或回波消除(Ｅｃｈｏ Ｃａｎｃｅｌｌａｔｉｏｎ)兩種技術來實現。其中ＦＤＭ技術是在現有帶寬中分配一段頻帶作為數據下行通道和另一段頻帶作為數據上行通道。下行通道通過時分多路復用 (ＴＤＭ)分出多個高速信道和低速信道，上行通道也由多路低速信道所組成。而回波消除技術則使上行頻帶與下行頻帶相疊加，再通過本地回波抵消器將兩頻帶區分開來。此項技術來源于 Ｖ．３２和 Ｖ．３４調制解調技術，可以充分利用有限的帶寬，但其性能價格比比較高，所付出的代價比較大。目前，使用最多的還是ＦＤＭ技術。
３ ＡＤＳＬ分離復用器的設計
３．１ ＡＤＳＬ分離復用器的工作原理
ＡＤＳＬ可以將數據和語音相分離，因此可以利用ＡＤＳＬ中數據和語音使用頻率的不同而采用Ｃｈｅｂｙｓｈｅｖ ＩＩ五級以上濾波原理，將數據和語音信號相分離，然后跨過小交換機或跳開不良影響的線路將數據和語音信號混合在一起。這里的關鍵在于：需在很窄的帶寬內將數據和語音完全分離，其隔離度達到７０ ｄＢ以上，而信號衰減卻不能大于０．５ ｄＢ。
３．２ ＡＤＳＬ分離復用器的結構設計
根據產品的一致性和便于組合使用，可以采用標準封裝模塊的形式設計分離復用器，使其體積縮小，易于維護和使用。模塊的插腳規定如圖２所示。模塊及模塊的組件如圖３、圖４所示。
