根據CSFB評測，未來幾年會有70％的非話音業務ARPU來自諸如短信、EMAIL、視頻電話和視頻短信等P2P業務，9％的非話音ARPU來自移動業務，10％業務來自于視頻業務，這些業務對于上行信道的速率提出了更高的要求。
采用HSUPA上行增強技術的目的主要是顯著提高分組數據的峰值傳輸速率，以及提高上行分組數據的總體吞吐率，同時減少傳輸延遲，減少誤幀率。在TD現網上下行時隙配比為2：4的情況下，HSUPA可以使上行單載波最高數據傳輸速率提高到500kbit/s。
現有TD網絡開啟HSDPA且在資源充足的情況下，下行速率一般可以達到1.2Mbit/s，但上傳速率只能達到64kbit/s。開啟HSUPA后，上傳平均速率可以達到原速率8倍，這是HSUPA技術商用的主要驅動力。HSUPA主要應用場景包含視頻監控、圖片共享、大文件傳輸、大郵件分發等等。
TD網絡R4與HSUPA上行速率對比
業務速率分析
目前TD現網上、下行時隙配比為2:4，在未開啟HSUPA時，上行擴頻因子為SF=16，使用調制方式為QPSK，單個時隙的最大速率為281.6kbit/s，在這種配置下，用戶上傳數據最大傳輸速率為64kbit/s（占用上行時隙8個碼道）。
當開啟HSUPA功能后，上行時隙TS2擴頻因子SF=1，此時整個TS2上行時隙就作為一個信道（16個碼道），單個時隙最大上傳速率為563.2kbit/s。如果此時用戶該載波上僅有1個HSUPA用戶，則該用戶最大上行速率可達500kbit/s，明顯高于普通R4上行速率。
資源使用情況
HSDPA載波使用1對控制信道對（1個HS-SICH和1個HS-SCCH）占用上、下行各2個碼道；開啟HSUPA后的HSPA載波除HSDPA使用的控制信道對外，還包含E-AGCH（占用4個碼道）和E-RUCCH（占用2個碼道），該HSPA載波接入用戶數比HSDPA載波接入用戶數少兩個。所以，在考慮開通HSUPA功能時，需注意HSUPA提升上行傳輸帶寬的同時，小區允許接入的用戶有所減少。
HSUPA選點原則
目前TD網絡整體碼資源利用偏低，但是在TD覆蓋良好的部分區域，由于市場推廣力度加大，用戶使用無線數據業務達到一定規模，對無線下行、上行傳輸帶寬都有較高的要求。從這點來看，網絡優化的一項重要工作是及時發現網絡中用戶的需求，并盡快去滿足，這也是TD HSUPA選點的原則。

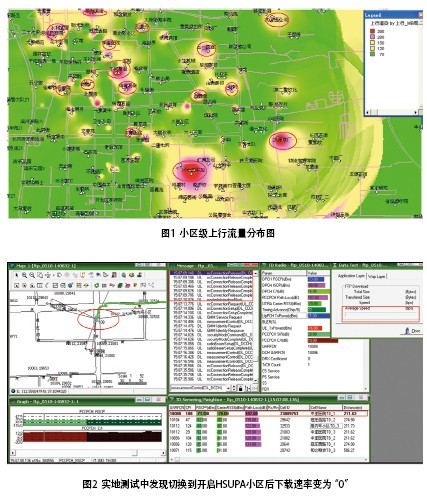

某市TD現網RNC103共有TD小區418個，其中室外宏小區260個，室分小區158個，HSDPA載波1317個，HSPA載波336個，H載波上、下行業務時隙配比為1:15.6。經測試，RNC103近一周上行數據流量46.91GB，下行數據流量358.28GB，上、下行流量比為約1：7。其中上行TOP100小區總流量為27.91GB，占上行總流量的64.93%，下行TOP100小區總流量為232.63GB，占上行總流量的59.5%。由此可見，TOP小區具有代表性，可以作為分析標本。圖1是RNC103 小區級上行流量分布情況。
從圖1的流量渲染圖可以明顯看出，該小區上、下行流量存在密切相關性。根據統計，下行TOP100小區與上行TOP100小區重合81個，重合度高達81％。由此可以判斷，該區域數據業務上、下行需求重合度較高，下行流量分布可以指導開啟HSUPA功能。
HSUPA功能開啟的
優化分析
在上述RNC進行HSUPA精確選點且開啟功能后，移動公司接到某VIP用戶反映，使用三星I9108體驗“懶人聽書”業務時，會間歇性發生業務斷續，對用戶感知影響較大。而該用戶反映，前期使用該業務時，并未出現嚴重的業務斷續。根據以往經驗，網優人員對無線信號弱且切換較多的路段進行了細致的測試。
HSUPA影響分析
測試中發現，該用戶發起數據業務后，當切換到已打開HSUPA功能小區的HSUPA載波后，下載速率直接掉為“0”，網優人員模擬用戶的真實感受，當用戶進入到此類小區后，下載速率變?yōu)?，如圖2所示，嚴重影響用戶數據業務體驗。
圖2中“中亞醫院_1”小區配置3個H載波（10071、10080、10096），其中頻點為10096的H載波類型為HSPA載波（HSDPA＋HSUPA）。下載測試前該小區下已存在2個H業務用戶，分別占用10071、10080兩個H載波，按照DPG策略（基于用戶數分配資源），測試終端被分配到HSPA載波（10096）上。根據測試結果判斷，測試終端在HSPA載波上，下載速率存在短暫“掉0”現象。
網優人員刪除10096頻點的UPA功能后，重新進行下載測試，下載速率正常，達1Mbit/s以上。
分析結論
為提升用戶上行業務速率，部分熱點小區逐步開啟HSUPA功能，但是由于NodeB硬件設備版本問題，導致用戶占用小區的該HSUPA載波后，下載速率變?yōu)?。此類故障為硬件設備與軟件版本不兼容導致，在現網沒有相應的告警信息，而且，在一般情況下，小區的HSDPA載波比HSUPA載波多，而HSDPA載波的流量正常，所以該故障有很強的隱蔽性。結合VIP用戶的投訴信息，移動公司此前在流量統計上一直未發現此故障，而且由于開啟HSUPA后，小區最大接入用戶數減少。上、下班時段為業務忙時，道路上用戶較多，VIP用戶可能會被分配到HSUPA載波上，出現速率為零現象，嚴重影響了用戶感知。
從上述情況可以看出，開啟HSUPA功能后，TD網絡的上行帶寬比之前有大約8倍的提升，可以較好地滿足移動微博、圖片共享、郵件發送等對上行帶寬要求較高的業務。在TD現網，應選擇用戶對上行數據業務要求高的區域優先開啟，另外，在開啟HUSPA功能時，網優人員需要核對現網NodeB硬件設備版本，優化NodeB對HSUPA功能的支持，真正保障用戶的使用感知。
