視頻監控作為安全防范系統的重要組成部分，它是一種防范能力較強的綜合系統。視頻監控以其直觀、準確、及時和信息內容豐富而廣泛應用于平安城市、鐵路監控、銀行遠程監控、倉庫遠程監控、建筑工地等場合。尤為突出的是在全國范圍內平安城市的應用，不僅加強了城市基礎設施建設，更為重要的是提升城市治安水平，提升城市重大災害事故的處置能力。
視頻監控傳輸網絡層技術對比
視頻監控系統的傳輸網絡層的技術主要有傳統的ADSL、點對點光纖收發器和新興的EPON方案。
三種接入平臺技術對比如下：
ADSL 方式：目前一路比較清晰的監控信號需要 300k 的帶寬，對于公安、金融部門需要傳送的高清晰畫面，至少需要每路 800k 的帶寬；ADSL 方式實際可以提供的帶寬較小，而且由于每次撥號后分配的 IP 地址都不相同，系統需要額外的設備 DNS 服務器等設備才可以保障監控中心與各監控點的通信。
點對點光纖收發器方式：一個大型的監控網絡的監控點數量是非常多的，而點對點的方式就需要占用大量的光纜資源，對于城域網中普遍比較緊缺的光纜資源來說，該方式的實施會對運營商帶來巨大的壓力；而且光纖收發器僅僅提供一個透明的通道，無法實現可靠性、QoS、安全性、OAM 等方面的保障。
EPON方式：EPON（以太無源光網絡）是一種新型的光纖接入網技術，它采用點到多點結構、無源光纖傳輸，在以太網之上提供多種業務。其物理層采用了PON技術，在鏈路層使用以太網協議，利用PON的拓?fù)浣Y(jié)構實現了以太網的接入。因此，EPON綜合了PON技術和以太網技術的優點：低成本；高帶寬；擴展性強，靈活快速的服務重組；與現有以太網的兼容性；方便的管理等等。EPON自身的網絡結構特點、寬帶入戶的特殊優越性以及與計算機網絡天然的有機結合，使得全世界的專家都一致認為，無源光網絡是實現“三網合一”和解決信息高速公路“最后一公里”的最佳傳輸媒介，EPON從2004年標準的訂立發展至今，已經成為國內外主流的寬帶接入技術。
打造優質的視頻監網
烽火科技作為國內優秀的信息通信領域設備與網絡解決方案提供商，致力于信息通信領域，積極參與城市信息化進程，推出以物聯網技術體系架構的智能監控和安全管理的兩大解決方案，烽火科技視頻監控方案按照邏輯層次結構可分為系統接入層、傳輸網絡層、核心業務層、業務擴展層，烽火科技主導的已經啟動實施的武漢城市視頻監控項目為例，結構如下：

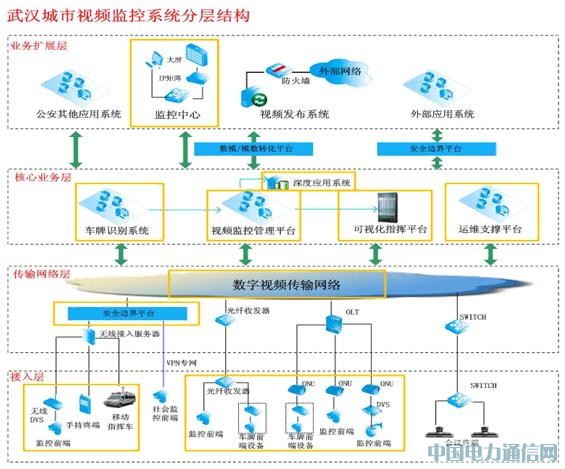

圖一：武漢城市視頻監控系統分層結構
烽火科技基于 EPON 的接入平臺與上述兩種方案相比較具有如下特點：
• 可提供最高達 1000M 的帶寬，對于商場、繁華地段等監控點密集場所，每個用戶端 ONU 設備可傳送多路的高清晰監控畫面，即使后期新增監控點，也完全不存在帶寬瓶頸 ；
• EPON 點到多點的拓?fù)浣Y(jié)構，采用無源光分路器實現多個監控點共享光纖，節約大量城域網光纜資源。
• 整個接入平臺的線路部分全部采用無源的器件構建，可靠性高，易于日常維護。
• 烽火科技所提供的 AN5516 平臺不同于業界常規的EPON 產品，在可靠性、QoS 保障、安全性、OAM 等方面具有卓越特性，完全滿足組建電信級數字監控接入平臺的需要。
• OLT設備大中小形態齊全，滿足各種業務需求的場景，合理分布OLT局端，更有效的利用資源，節省投資。
• 視頻監控專用全封閉式鑄鋁ONU，工業級芯片，適應環境能力強，安裝方便，性能穩定。
• 烽火AN5000系列，業內單PON口功耗最低，綠色節能。
EPON接入平臺組網結構如下所示：

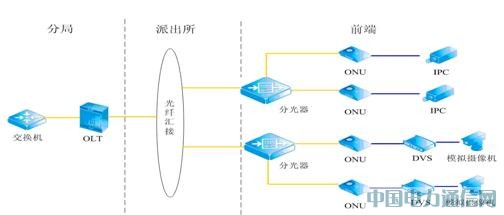

圖二：EPON接入平臺組網結構
▪ ONU置于前端部分，下接攝像機。已建監控點的模擬視頻通過視頻光端機（DVS）接入與ONU相連，新建網絡攝像機直接與ONU通過五類線連接，接入數字視頻專網。
▪ 光分路器部分主要放置在各派出所機房。
▪ OLT部分位于分局機房，上接交換機或城域網PTN等，具體可根據業務量等實際情況來選擇。
烽火科技智能視頻監控EPON接入平臺設計原則如下：
▪ 光纜線路以管道敷設為主要方式
▪ 監控點全部光纜接入
▪ PON系統承載提升網絡可維護性
▪ OLT關鍵板卡采用1+1備份
▪ 最壞值計算光功率確保穩定運行
目前的EPON協議規定了EPON最長傳輸距離與差分距離均不得超過20km，EPON在智能視頻監控應用中，由于前端點的分布廣泛且不規律，無疑會面臨超遠監控點的承載。因此，烽火科技智能視頻監控EPON接入平臺面臨超遠監控點的承載，提出如下優化方案：
▪ 適當降低分光比延長承載距離，利用PON系統承載有利于遠端寬帶接入設備的可管可控。
▪ 對少量在城郊的派出所（距離超過25km）,采用將OLT下沉，不影響網絡層次。
▪ 對超過承載距離的監控點可采用光纖收發器方式。
總結
2011年，烽火科技實施的“十一五”國家“863”計劃信息技術領域重大項目“低成本的多波長以太網綜合接入系統（WDM-TDM PON）λ－EMD”課題在上海成功通過國家科技部驗收，標志著烽火在PON領域進一步發展，同時也標志著我國在下一代PON技術方面又獲得重大突破。烽火科技作為行業一體化解決方案提供商，將致力于“為大眾創造安全的智慧生活”，為安防事業貢獻自己的一份力量！
