1引言
某裝置有4臺光導液位二次表，根據工藝要求,需要把二次表顯示改造為DCS監視。光導液位二次表只能輸出RS-485的串行信號，監視操作站要求能同時進行監視。因此本系統的技術實質是實現多路串行通訊到多路以太網通訊的轉換。
2 設計方案
2.1 簡單方案
串行通訊(無論是RS-232還是RS-485)只是點對點的通訊，因此可以將4臺光導液位二次表接入一臺操作服務器上，另三臺操作客戶機從操作服務器取數據。這樣就能滿足上述要求，如圖1所示。

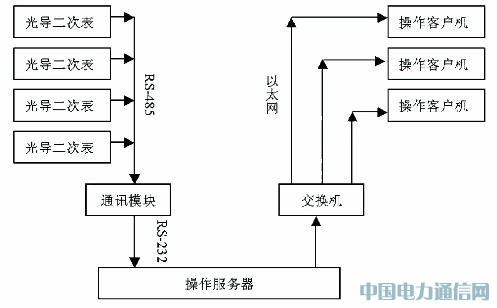

圖1 服務器-客戶機模式方案結構示意
但是，出于安全性考慮，操作服務器明顯成為系統的瓶頸，一旦出現服務器故障將造成系統癱瘓，這是工藝不能允許的。因此，必須進行多對多的通訊轉換。
