摘要：為了能精確地自動測量He-Ne激光波長和透明薄膜厚度，采用單片機驅動步進電機帶動邁克爾干涉儀的微調手輪轉動，使光屏上產生穩定變化的干涉條紋，用光電二極管檢測條紋信號光強變化，通過光電轉換電路將光信號轉變?yōu)?a class="channel_keylink" href="/search.asp">電信號，輸入到單片機進行處理，測量結果自動顯示在液晶屏上。在一般實驗環境下進行了多次實驗，將實驗結果與標準值進行比較得出，改造后的儀器測量微小長度速度快，誤差小，精確度高。
0 引言
薄膜厚度是薄膜性能參數的重要指標，如何準確、快速、方便地測量膜厚在實驗中具有十分重要的意義。邁克爾遜干涉儀測量激光波長是大學物理實驗中重要的一部分，實驗時實驗者手動調節微調手輪，人眼觀察干涉條紋，帶來很多人為誤差，影響測量結果。為了保護實驗者視力，提高測量精度，擴大測量范圍，同時促進光學教學實驗儀器的發展，在研究單片機的基礎上，對邁克爾遜干涉儀進行了探索和改造。
改造后的邁克爾遜干涉儀在不改變物理學基本原理的基礎上，增加了電子技術中的大量元素，使物理學和電子技術很好地結合起來，實現了對激光波長和薄膜厚度的自動測量。測量簡便、精確度高，有一定的實用性。
1 系統工作原理

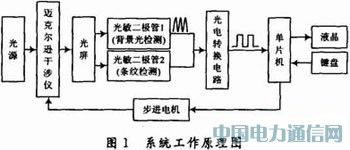

基于單片機改造的邁克爾干涉儀進行微小長度的自動測量，測量對象為激光波長和薄膜厚度，系統工作原理如圖1所示。
1.1 激光波長測量
使用He-Ne激光作光源，利用光的分振幅干涉法。用步進電機帶動微調手輪轉動代替手動調節，電機旋轉角度對應光程差為2△d；光屏上得到的“吞”、“吐”條紋，通過光電轉換電路轉換為脈沖信號，輸入到單片機進行計數(條紋數N)，代替了人眼觀察條紋計數；測量步驟、結果(波長λ=2△d/N)及相對誤差通過液晶屏顯示，從而實現波長自動測量。
1.2 薄膜厚度測量
使用白光作光源，利用等厚干涉法。光路原理圖如圖2所示，當白光光程差為零時發生干涉現象，將光屏上的彩色條紋通過光電轉換電路轉換為脈沖信號，同時記錄M1的初位置d1；放入薄膜后，光程差增大，彩色條紋消失；電機帶動M1移動到彩紋再現，記錄M1的末位置d2。用阿貝折射儀測出薄膜折射率n，輸入到單片機，根據公式
進行處理，即可得到薄膜厚度。
2 系統結構及硬件電路設計
系統結構主要是在原有物理光學儀器——邁克爾干涉儀的基礎上增加了電子技術的設計模塊，如圖3所示。模塊包括：?jiǎn)纹瑱C(jī)系統、鍵盤控制單元、電機驅動電路、光電轉換電路和液晶顯示單元。
2.1 光電轉換電路設計

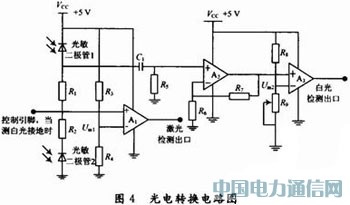

光電轉換電路由兩部分組成，如圖4所示，氦氖激光干涉條紋檢測和白光干涉彩紋檢測，它的作用是把變化的光信號轉換為可供單片機識別的脈沖信號。
2.1.1 激光干涉條紋檢測
該部分由兩個光敏二極管，偏置電阻R1，R2，分壓電阻R3，R4和一個運算放大器A1組成。當微調旋鈕轉動時，光屏上會出現圓環型“吞”、“吐”條紋，一個光敏二極管對準圓環條紋正中心，另一個用于檢測背景光，這樣設計可以大大減小外界光強的影響，在一般光強下均可測量。光敏二極管對變化的光信號敏感，加上偏置電阻R1和R2后會輸出合適的電信號。分壓電阻R3，R4給運算放大器的反向輸入端提供合適的門限電壓，電信號從同向輸入端輸入，當高于反向輸入端的門限電壓Um1時，輸出電壓翻轉到電源電壓的正極(+5V)，當輸入電壓低于反向端的門限電壓Um1時，輸出電壓翻轉到電源電壓的地(0V)。由此，“吞”、“吐”條紋轉換為了脈沖信號。
2.1.2 白光干涉彩紋檢測
該部分由光敏二極管1，偏置電阻R1，放大器A2和門限比較器A3組成。它的原理與激光類似，當彩紋出現時，光強度變化會使光敏二極管1產生微弱的電信號，此信號經過放大器A2被放大(放大器的放大倍數由電阻R6和R7決定)，再經過門限比較器A3(門限比較器的門限值由電阻R8和R9確定)，最后轉變?yōu)榱嗣}沖信號。
2.2 步進電機驅動電路設計
步進電機是一種將電脈沖轉化為角位移的開環控制元件，它的轉速、停止的位置只取決于脈沖信號的頻率。采用步進電機帶動邁克爾干涉儀的微調旋鈕轉動，避免了很多人為因素對測量的干擾。本作品選用28BYJ-48型步進電機，它的步進值小，提高了測量的精確度。

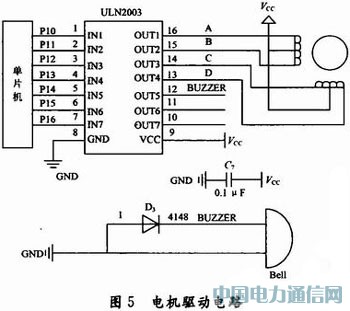

步進電機一經選定，其性能取決于電機的驅動電壓。步進電機轉速越高，力矩越大則要求電機的電流越大，驅動電源的電壓越高。單片機I/O口流出的電流太小不能驅動電機轉動，需要外接驅動芯片增大電流。選用高壓大電流達林頓晶體管陣列ULN2003驅動28BYJ-48型步進電機，其工作原理如下：當輸入端為高電平時，ULN2003輸出端為低電平；當輸入端為低電平時，ULN2003輸出端為高電平。驅動電路如圖5所示。
2.3 液晶顯示單元和鍵盤控制單元
鍵盤用作數據輸入和測量步驟控制，本設計使用4×4的矩陣鍵盤，相對于獨立按鍵，矩陣鍵盤大大節省了單片機的I/O口，擴大了按鍵功能，同時也節省了硬件資源。液晶屏作為人機交互界面，顯示實驗數據和測量信息。
3 軟件設計

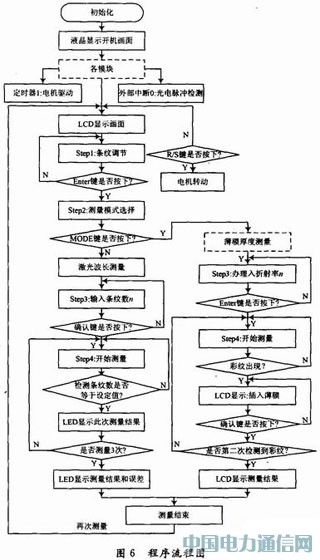

軟件設計是實現測量的主體。單片機的應用系統程序設計，常用的是匯編語言和C語言。相對于匯編語言，C語言簡潔，使用方便、靈活，可重用性高，可移植性強，所以系統采用C語言編寫程序，程序流程如圖6所示。
下面對程序的關鍵部分進行說明。
3.1 光電轉換部分的脈沖計數程序設計
用單片機的外部中斷INT0腳檢測光電轉換得到的脈沖信號。當有一個脈沖的下降沿到來時，外部中斷服務程序執行一次。在中斷服務程序中設置記錄脈沖個數的變量mai_chong_ji_shu。在兩次脈沖間隔超過50ms的情況下，每進入中斷服務程序一次，mai_chong_ji_shu加1。如果兩次脈沖間隔不超過50ms，說明出現了毛刺信號，mai_chong_ji_shu不會加1，這樣設計可以除去毛刺信號。
3.2 步進電機驅動及自動調速程序設計
驅動步進電機轉動的脈沖信號頻率越大，電機轉速越高，但頻率不能過大也不能過小，否則電機都不會轉動。通過軟件延時或定時器中斷的方法可以控制電機的轉速。軟件延時會大量浪費CPU資源，所以采用單片機的定時器0中斷來驅動28BYJ-48型步進電機轉動，給定時器0賦不同的初值對應步進電機不同的轉動速度。若四向八拍運行方式A-AB-B-BC-C-CD-D-DA為電機的正轉，則運行方式DA-D-CD-C-BC-B-AB-A為電機反轉，每運行完一個八拍相當于電機走一步，設計變量motor_step專門記錄電機的步數，電機正轉變量motor_step加，電機反轉變量motor_step減。motor_step值乘以電機的步長值即得到步進電機帶動邁克爾干涉儀微調旋鈕轉過的長度。
4 實驗結果與精度分析
4.1 He-Ne激光波長測量

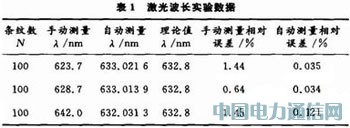

采用波長為632.8nm的He-Ne激光器作為光源。在一般實驗環境下，經過大量測試，系統均能準確、快速測量出波長長度，表1是系統一次測量的數據。
系統自動測量的最終結果為多次測量的平均值，由表1可以看出，與理論值非常接近，平均誤差為0.06%，遠低于手動測量產生的誤差。
測量誤差主要來源于△d的測量和條紋計數N。步進電機的步進值為19.53nm，它比微調旋鈕的最小刻度100nm還要小80.47nm，提高了對△d測量的準確度，因此誤差較小。實驗過程中，空氣擾動、實驗桌的碰撞、外界振動都會產生毛刺信號影響光敏二極管對干涉條紋的檢測，產生計數錯誤，從而產生測量誤差。對于較小的毛刺信號，通過編程進行處理，不會對條紋計數產生大的影響，但對于嚴重的干擾信號，系統無法處理。系統會根據測量的結果自動判斷實驗誤差是否在允許范圍內，若不在，將提示重新測量。
4.2 透明薄膜厚度測量

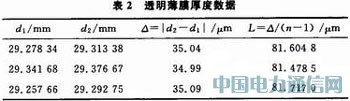

實驗選用標準厚度為80μm的透明薄膜作為測試品，用阿貝折射儀測出此薄膜的折射率n=1.4294，在一般實驗環境下，對薄膜厚度進行了大量的測量，表2所示為測量的一部分?jǐn)?shù)據，其中d1為未插薄膜前彩色條紋出現時動鏡的位置，d2為插入薄膜后彩色條紋出現時動鏡的位置。
從表2數據可以算出，測試薄膜厚度的平均值為81.6001μm，精度較高(測量薄膜厚度精確到了0.1nm級)。測量薄膜厚度的誤差主要來源于兩個方面，△和n的測量。雖然步進電機的步進值較小，但并不能完全消除對△測量的誤差，而是將其大大減小了。薄膜上的灰塵不可避免地影響薄膜的折射率n。實驗過程中，外界的干擾以及儀器本身因素都會影響測量結果。
5 結語
基于單片機改造后的邁克爾遜干涉儀可以精確、快速、自動測量激光波長和薄膜厚度。采用非接觸法測量薄膜厚度，不會對薄膜造成破壞，擴展了邁克爾遜干涉儀的使用范圍，提高了實用性。改裝電路元器件價格低廉，組裝簡單，對邁克爾遜干涉儀的手動測量與外觀沒有任何影響，促進了光學教學實驗儀器的發展，具有一定的市場前景。
本研究在湖北師范學院物理與電子科學學院劉興云老師的指導下，由光學實驗室與電子電工實驗室提供實驗器材，經過小組成員的共同努力完成。在此特別感謝劉老師的指導，同時對湖北師范學院物理與電子科學學院和提供過幫助的老師與同學致以深切的謝意與祝福。
