引言
GPS（GlobalPositioningSystem）是全球衛星定位系統的英文縮寫。GPS系統主要分為三個部分：衛星，在天上提供定位信息；控制系統，在地面維護衛星的正常運轉，保證衛星的健康狀態；接收機，一般用戶所使用的部分。GPRS是通用無線分組業務的縮寫（GeneralPacketRadioSystem），是介于第二代和第三代之間的一種技術，通常稱為2.5G，目前通過升級GSM網絡實現。GIS（GeographicalInformationSystem，地理信息系統）起源于20世紀60年代初，它是以地理空間數據庫為基礎，采用地理模型分析方法提供多種空間的和動態的地理信息，為地理研究和地理決策服務的計算機技術系統。
本文的車輛監控系統的設計溶合了GPS衛星導航全球定位技術、GIS地理信息技術以及計算機網絡技術、GPRS/GSM移動通信技術。車輛監控系統主要由車輛定位、信息發布和通信三部分組成。車輛定位部分，是安裝在受控車輛上的終端設備，通過全球衛星定位系統GPS可以在全球范圍內全天候、實時地確定用戶在精確時間的精確位置；信息發布部分：地理信息系統GIS，是為了獲取、存儲、檢索、分析和顯示空間定位數據而建立的計算機輔助決策的信息系統；通信部分：GPRS通用分組無線業務，是在現有GSM系統上發展出來的一種新的承載業務，目的是為GSM用戶提供分組形式的數據業務。
1 車輛監控系統設計
1.1 總體設計
車輛監控系統總體結構如圖1所示，主要包括監控中心和車載終端，兩者之間借助于GPRS無線網和Internet互連網相互通信。
車輛監控系統工作流程：車載終端對GPS數據采集和相關信息采集，通過GPRS進行數據發送到監控中心，監控中心對收到的GPS數據和相關信息進行技術處理，客戶通過網站查詢車輛信息；監控中心可以根據用戶的要求對每個車輛發出相應的控制指令。
1.2 車輛監控系統GPS的設計
1.2.1 模塊的選擇
采用M12定位模塊，M12是Motorola公司生產的導航設備，具有極低的功耗，支持RTCM（RadioTechnicalCommissionforMaritime）格式的差分功能，支持逆向差分的能力，采用NAEA0183格式輸出。M12接收器在汽車定位和調度系統中應用廣泛。
1.2.2 軟件設計
M12模塊只能傳送的54字節的數據，這其中包括了目標車輛的經緯度、速度、高度等，考慮到傳輸成本和實際需要，僅取8個字節的經緯度信息即可。當然在控制中心的微機終端，必須對收到的經緯度進行必要的處理才能在輸出設備中顯示。
在接收GPS數據時，為了區別GPRS數據，設置相關標志位用來阻止GPRS數據的接收，對于GPS收集到的數據先接收后判斷是否合法，這與下面講的GPRS不同（GPRS先判斷后接收不同），通過分時操作大大增加了PIC16F877單片機的利用率。

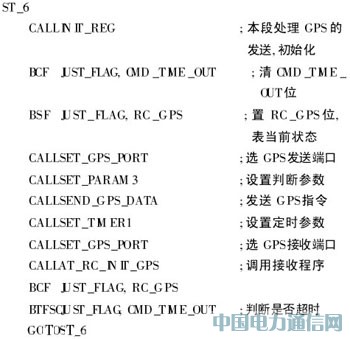

因為系統采用的是PIC16F877單片機，由于其自身的原因，我們在把AT指令轉化成相應的程序寫入其中時，采用了匯編語言，主要優點是克服了PIC16F877單片機容量較小的不足，又發揮了其系統指令簡單便捷，使用效率高的特點。由于程序較長，列出部分代碼：
1.3 車輛監控系統GPRS的設計
1.3.1 模塊的選擇與設計
采用G20模塊，G20是Motorola公司推出的一款GPRS/GSM無線通信模塊，內置TCP/IP協議棧，具有體積小、通信速率快等優點，并配置了完善的AT指令。值得注意的是在電壓轉換上，需要把PIC接收的0-5V的電壓轉換成0-3.6VG20可接收的電壓。
1.3.2 軟件設計

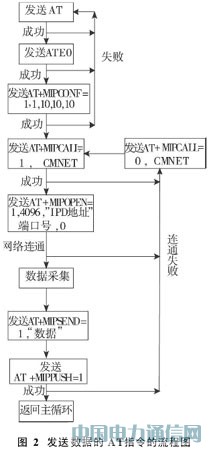

由于G20模塊帶有大多數的AT指令，可以方便軟件部分的設計，在AT指令中利用了G20模塊最新提供的AT+MIPCONF指令來控制發出的信息在指定的時間內返回，從而便捷的判斷出網絡在線的情況。具體的AT指令流程如圖2所示。

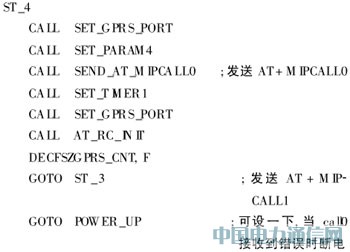

GPRS通信部分代碼如下：
1.3.3 車輛監控系統的GIS的設計
本系統是利用MapInfo進行GIS程序開發的，MapInfo是美國MapInfo公司1986年推出的桌面地圖信息系統。MapInfo產品定位在桌面地圖信息系統上，與Arc/Info等大型GIS系統相比，因MapInfo圖元數據不含拓撲結構，它的制圖及空間分析能力相對較弱，但對大眾化的PC桌面數據可視及信息較低，是一個優選GIS產品。MapInfo提供了自己的二次開發平臺，用戶可以在平臺上開發各自的GIS應用。二次開發方法歸結起來有三種：基于MapBasic的開發、基于OLE自動化的開發及利用MapX控件的開發。
其主要設計過程為，首先在MapInfoProfessional制作出相應的地圖圖層文件，再用MapX中自帶的圖層管理工具GeosetManager創建gst文件，接著就可以在Delphi中使用Mapx控件調入gst文件進行地圖的顯示了。
其次在Delphi中對調入的圖象文件進行處理，包括圖象的放大，縮小，移動，鷹眼顯示以及車輛在地圖中的位移軌跡等。

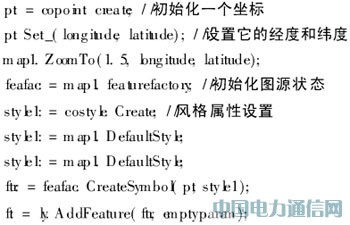

部分Delphi代碼如下：
2 結語
本系統由于采用了Motorola公司開發的嵌入TCP/IP協議處理的GPRS模塊G20，GPS模塊M12和MapInfo公司所提供的Mapx控件進行開發，整個系統成功的利用了GPS/GPRS/GIS的功能和特點，實現了車輛實時監控。
