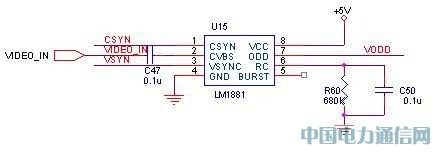

最常用的當然是LM1881的電路，簡單得很，兩個RC器件設定場同步時間就OK了，效果也很好。
不過LM1881還有一個特點，就是貴。剛用它時，8元，現在好象也還要4～5元，替代的好像價格也差不多，打劫�。〗o別人設計的電路，絕對用它，自己的電路，可不大敢用。

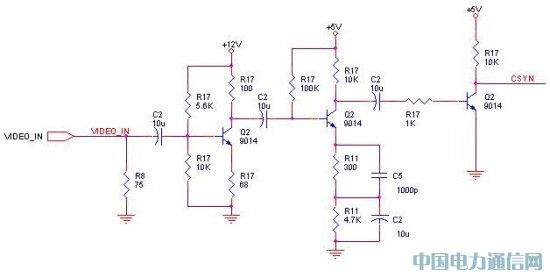

用分離電路應該是可以設計的，最開始電視機不就是全晶體管的嗎？自己設計的第一個用分離電路實現的，是N年的事了，器件還全是插腳的。記得當時找了十幾本教科書、專著、電路圖集，還專門上了兩次圖書館，就是找不到可以用的電路，后來是在一本70年代末出版的書中找到一個電路，不過用的是負電源，自己按原理改成正電源用，就是這個樣子：
夠麻煩的，兩個電源，先反相，再按電容放電時間長短的原則，C2保持的電壓使三極管Q2只在同步到來時導通，后面還要一級放大才出來TTL電平，不過工作得很好。這個電路當時是用OrCAD SDT3.34畫的，文件現在都轉換不過來了，只能重新畫一次。

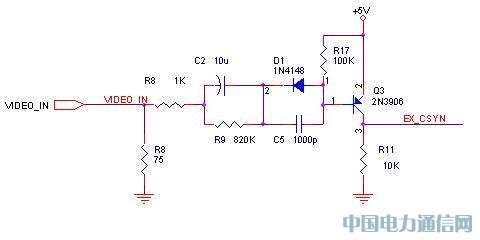

再一次設計同步分離電路時已經進入了全面SMD的年代，再去找了一大堆書，這回還在期刊網上Down了不少論文，不過還是沒有發現直接可以用的電路，又是一堆知識垃圾。后來想到老的東芝兩片機電視，TA7680/TA7698的原理介紹中，有類似的電路，拿過來變換一下，換N管為P管，做出了新的同步分離電路：

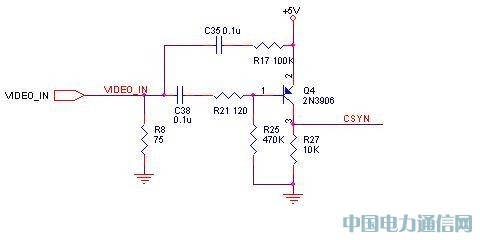

這個電路簡單多了，工作得也不錯。不過后來對它很不滿意，一是電解電容C2、二極管D1體積太大，二是沒有隔離，簡單移到其他電路上用不放心。再一次設計這個電路時，在這個電路的基礎上摸來摸去，改成一個比較簡單的電路：
原理都相同，用比較大的電容兩端積累的直流電壓，分離相對直流電平點變化較大的同步頭。這個電路大膽用104電容代替電解電容，也工作得很好，體積大大減小了，不過后來發現負載變化較大時不夠穩定，CSYN輸出有雜波。這里最需要調整的是偏置電阻R25。最后應用中，要么后面加一級三極管放大，對信號整形，排除未到TTL電平的雜波；要么前面加一級射隨，隔離負載變化的影響。
