在信息化日新月異的今天，寬帶應用已從單一的互聯網接入，向提供視頻、互動游戲、VoIP等多種增值應用轉變。業務的發展尤其是高帶寬消耗型業務——視頻類業務的逐漸推廣，使客戶對網絡帶寬、穩定性和傳輸距離等要求越來越高。為適應未來的發展需求，鐵煤集團以高品質互聯網絡訪問及語音業務為重點，著手對住宅小區進行光纖寬帶到樓（FTTB）的建設。
FTTB建設中GPON優勢凸顯
相對于目前的接入方式如ISDN、ADSL，GPON可以提供更高帶寬、更遠距離和更廣的覆蓋。上下行對稱的2.5Gbit/s的帶寬，20km以內的遠距離接入，都是前者無法企及的。并且利用GPON方式建設小區，一大優勢就是節約資金。利用原有線電視到各住宅小區的光纜，進行少量光纜線路改造就可建成GPON所需的無源光網絡。對于無通信線路、線路不足或線路老化的小區樓房，采用GPON方式可以實現固定電話和寬帶的同時接入，無需再敷設電纜線路，實現了“光進銅退”。其次，GPON與現有以太網具有高兼容性，只是對現有IEEE802.3協議作一定補充。GPON作為一種點到多點網絡，只需增加ONU數量和少量用戶側光纖即可方便地對系統進行擴容升級，使得網絡層次簡化，組網靈活，大量節省了主干光纖和光收發器。以太網本身的價格優勢又使GPON具有無法比擬的低成本，充分保護了投資。另外，GPON屬于無源光學網，網絡中無有源電子器件，這意味著基于有源設備存在的潛在故障在GPON系統中大大降低。在20km內光纖直接由中心機房到用戶樓房，中間無需機房、無需配備電源、無需有源設備維護人員，因而維護成本將顯著降低。 由于網絡組件數量少，因此故障點也將相應減少，進而運營支出也會得到最大程度地降低。
目前，隨著光纖器件和技術的不斷發展，利用GPON使過去困擾FTTx的成本和工程困難一去不復返，光纖到戶的巨大優勢得到了施展。
GPON系統成熟可用
一個典型的GPON系統通常由OLT、ONU、ODN三部分組成。
OLT放在中心機房，既是一個交換機或路由器，又是一個多業務提供平臺，提供面向無源光纖網絡的光纖接口。OLT除了提供網絡集中和接入的功能外，還可以針對用戶的QoS／SLA的不同要求進行帶寬分配、網絡安全和管理配置。
ONU為用戶端設備。GPON中的ONU采用了技術成熟而又經濟的以太網絡協議。對于光纖到樓（FTTB）接入方式，采用中帶寬和高帶寬的ONU中實現了成本低廉的以太網第二層或第三層交換功能。
ODN作為光配線網，主要由一個或數個分光器來連接OLT和ONU，它的功能是分發下行數據并集中上行數據。而分光器是一個簡單設備，它不需要電源，可以置于全天候的環境中，一般一個分光器的分線率為2、4、8、16和32，并可以多級連接。在GPON中，OLT到ONU間的距離最大可達20km。
GPON系統包含測距、帶寬分配、時鐘提取、同步及ONU認證等幾個主要關鍵技術。隨著GPON技術的不斷發展，目前已經具備在國際和國內市場成熟應用的條件。
鐵煤精心構建FTTB GPON網絡

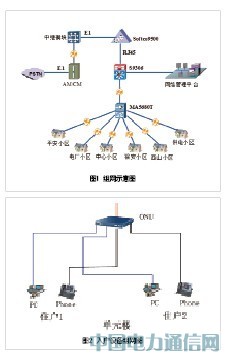

鐵煤本次建網是為滿足語音和寬帶上網業務的需要，從投資成本和用戶實際需求方面考慮，采用FTTB GPON建設模式，其組網示意圖如圖1所示。以光纖替換用戶引入點之前的銅線電纜，MDU部署在樓道等傳統的用戶引入點，并提供多個FE和POTS接口，采用五類線和雙絞線入戶，來為用戶提供寬帶和語音業務。
對于樓內數據網的覆蓋，采用MA5680T作為GPON系統的OLT設備，安裝在供電部中心機房內，上行出GE光口（配置10km GE光模塊），上聯到核心交換S9306數據通信核心設備上，將終端送上來的不同類型業務解調成以太業務，送入不同網絡，為用戶提供高速上網、VoIP業務接入。下行配置GPBA業務板，每塊業務板可提供4個GPON業務接口。
樓內的分光拓撲結構，是根據實際管道條件和光纜布放情況，在樓外進行分光，并采用二級分光方式。分光器將光纜延伸到各個樓道內連接ONU設備。
通過ODN網絡的分光，最終可以將光纜延伸到樓內，連接GPON終端設備。GPON終端設備采用MA5620G，提供24/16 FE口（RJ45接頭）和24/16 POTS接口，最后采用五類線和雙絞線入戶，分別連接住宅用戶的PC機和電話終端。其入戶設備組網圖如圖2所示。
因為目前鐵煤集團還沒有組建NGN網絡，為了承載IP鏈路的語音業務，鐵煤在局端增加一臺語音網關設備并擴容程控交換機的中繼模塊，用于解決VoIP的語音業務與程控交換機的信令轉換。同時為保障IP承載網絡的性能，將數據核心設備S6506升級為S9306，寬帶BRAS認證設備也進行擴容。
在此次的建網過程中，鐵煤還可選擇在中心機房新添一套網管系統，采用PC服務器，這樣使得可以管理的等效節點將達到1500個（每20個ONU終端為1個等效節點），完全能夠滿足這次項目中、遠期網絡管理的需求。
