摘要：針對分布式基站基帶處理單元和射頻拉遠單元之間的光纖連接，介紹了CPRI協議規范，討論了其基于FPGA的硬件實現方案。同時給出了基于FPGA與SCAN25100方案的設計，采用Verilog語言設計開發FPGA。該方案開發成本低，調試簡單方便。通過實際測試表明，該設計方案能夠有效實現基于CPRI協議的光纖通訊傳輸，工作性能穩定。
0 引言
2009年1月國內3G牌照正式發放，隨著3G時代的到來，各大通信運營商對3G移動通信網絡展開了大規模建設，投入巨大，而基站是3G網絡建設中，數量最多及成本最高的設備。移動通信領域日趨激烈的競爭，使得通信運營商比以往更加關注建網成本，而分布式基站具備低成本、高性能、快速運營等特性，能夠大大節省運營商的建網與運維成本。因此分布式基站成為當前3G網絡建設的最主要選擇。
分布式基站核心理念，是把傳統宏基站基帶處理單元(BBU)和射頻拉遠單元(RRU)分離，二者通過光纖相連。網絡部署時，將BBU、核心網、無線網絡控制設備集中在機房內，與規劃站點上部署的RRU通過光纖連接，完成網絡覆蓋。
為了有效處理分布式基站BBU與RRU間的光纖連接，無線通信行業形成兩個聯盟，分別制定了兩種接口標準：2002年諾基亞、LG、三星等宣布成立OBSAI(開放式基站結構同盟)；2003年愛立信、華為、NEC、北電和西門子等聯合成立CPRI (通用公共無線接口組織)。本文主要介紹基于CPRI協議的光纖通訊。
1 CPRI協議概述
CPRI協議定義了兩個協議層。兩個協議層為物理層(L1)和數據鏈路層(L2)。在物理層中，將上層接入點的傳輸數據進行復/分接，并采用8B/10B編解碼，通過光模塊串行收發數據。數據鏈路層定義了一個同步的幀結構，包含基本幀和超幀(由256個基本幀組成)，數據在L2層中，通過CPRI固定的幀結構形式進行相應的成幀和解幀處理。
基帶處理單元(BBU)和射頻拉遠單元(RRU)之間可以通過一條或多條CPRI數據鏈路來連接，每條CPRI數據鏈路支持614．4Mbps、1228．8M-bps和2457．6Mbps三種比特率高速串行傳輸。當前工業界，通過將四條并行CPRI數據鏈路進行相應串行化處理，可實現BBU與RRU之間通過光纖以近10Gbps(即4X2457．6 Mbps)速率超高速傳輸。
2 硬件方案
采用FPGA來設計實現基于CPRI協議的光纖通訊，可以有多種方案來實現，下面介紹兩種方案。
方案一：采用集成了RocketIO模塊的FPGA。RocketlO收發器是在Xilinx公司Virtex2 Pro以上系列FPGA芯片中，集成的功能可配置千兆位級串行收發器�？赏ㄟ^調用Xilinx公司的COREGenerator生成的IPCore來使用RocketIO收發器。該模塊的功能包括8B/10B編解碼，串并轉換，時鐘與數據流的綁定以及時鐘恢復等。使用此方案優點是，可以使電路板尺寸較小、結構緊湊，可方便設置參數；缺點是，一般集成了RocketIO的FPGA芯片價格均較高，必然帶來開發成本的提高，同時開發周期相對也較長。
方案二：FPGA與SCAN25100相結合。SCAN25100是美國國家半導體專門為新一代基站結構推出的串行/解串器，其集成了高精度延遲校準測量(DCM)電路及獨立的發送和接收系統鎖相環路，還具備先進的高速混合信號和時鐘管理以及信號調節等功能。同時芯片具備8B/10B編解碼、高速串并轉換、鎖定檢測、CPRI信號和幀丟失檢測等功能�？筛鶕�(jù)這款芯片來構建多天線技術分布式基站光纖互連解決方案。此方案開發成本較低，調試簡單方便，性能穩定。
2．1 方案整體設計
本文主要針對方案二進行介紹與討論。該方案設計，由FPGA完成CPRI協議的成幀、解幀、同步、傳輸數據復，分接等操作，以及與SCAN 25100相關接口設計，同時負責對SCAN25100與光模塊控制與狀態監控。SCAN25100負責實現8B/10B編解碼和高速串并轉換功能。

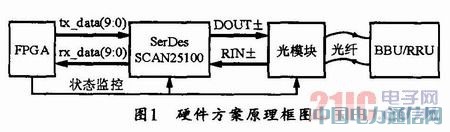

FPGA與SCAN25100之間通過使用并行數據線傳輸，SCAN25100的并行數據線支持8位和10位兩種模式，這里選擇用FPGA將SCAN25100配置成10位模式。SCAN25100完成8B/10B編解碼和高速串并轉換，與光模塊通過差分串行數據線相連。最后由光模塊完成光、電信號轉換，通過光纖與外部設備進行數據傳輸，實現光纖通訊數據收發。其方案原理框圖如圖1所示。
2．2 時鐘方案

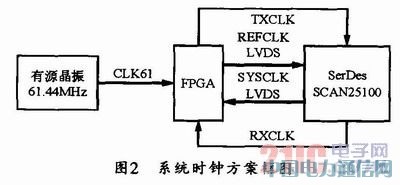

采用輸出頻率為61．44MHz的有源晶振為FPGA提供系統基準時鐘(CLK61)，系統所需的其他頻率時鐘，均可使用FPGA內置的時鐘管理模塊，對CLK61進行分頻、倍頻及移相而得。SCAN25100有四個時鐘端口，與FPGA相連。系統時鐘方案如圖2所示。
SCAN25100芯片內置振蕩器能夠產生一個30．72MHz時鐘SYSCLK輸出，提供給FPGA作參考時鐘。當系統作為REC端時，F(xiàn)PGA需要提供一個30．72MHz時鐘REFCLK，給SCAN25100作為參考時鐘。REFCLK和SYSCLK均使用LVDS差分電平，在FPGA內部使用緩沖器IBUFGDS來將輸入差分時鐘信號轉為單端時鐘，而使用OBUFDS將單端時鐘轉為差分時鐘輸出。
TXCLK為FPGA輸出給SCAN25100，用于采集輸出數據tx_data(9：0)的時鐘。RXCLK為SCAN25100輸出給FPGA，用于采集輸入數據rx_data(9：0)的時鐘。TXCLK和RXCLK配置使用INCMOS18電平，均為雙邊沿采集數據，其時鐘頻率由用戶根據需求配置SCAN25100串行接口(DOUT和RIN)的傳輸速率決定。SPMODE(1：0)的配置值決定傳輸速率，對應關系見表1。
2．3 PCB布板設計

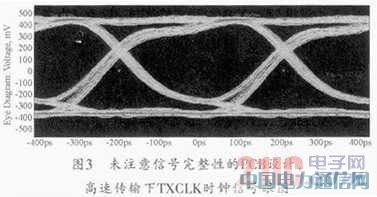

PCB布板設計要特別注意信號完整性問題，尤其當系統設定速率為2457．6Mbps高速傳輸時。圖3所示為系統速率設定為2457．6Mbps，未注意信號完整性問題的PCB布板設計下，TXCLK時鐘信號眼圖，可以看到時鐘信號質量較差。而SCAN25100對TXCLK信號質量要求較高，如占空比要求為45％～55％范圍。經測試，在此設計下，當系統工作于614．4Mbps或1228．8Mbps時，系統能正常傳輸數據，但當系統速率轉換為2457．6Mbps，此時TXCLK/RXCLK雙邊沿對DDR(Double Data Rate)數據出現了錯誤采集，SCAN25100與光模塊之間的差分串行數據線傳輸也變得不穩定。因此系統對PCB布板設計要求較高。
