由于光纖以及光纖端口的價格仍然非常昂貴，所以光纖主要被用于核心交換機和匯聚層交換機之間連接，或被用于匯聚層交換機之間的級聯。需要注意的是，光纖端口均沒有堆疊的能力，只能被用于級聯。
1.光纖跳線的交叉連接
所有交換機的光纖端口都是2個，即一發一收。當然，光纖跳線也必須是2根，否則端口之間將無法進行通信。當交換機通過光纖端口級聯時，必須將光纖跳線兩端的收發對調，當一端接"收"時，另一端接"發"。同理，當一端接"發"肘，另一端接"收"。Cisco GBIC光纖模塊都標記有收發標志，左側向內的箭頭表示"收"，右側向外的箭頭表示"發，如果光纖跳線的兩端均連接"收"或"發"，則該端口的LED指示燈不亮，表示該連接為失敗。只有當光纖端口連接成功后，LED指示燈才轉變?yōu)榫G色。
同樣，當匯聚層交換機連接至核心交換機時，光纖的收發端口之間也必須交叉連接，如圖1所示。

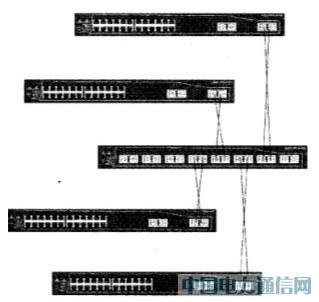

圖1連接至核心交換機
2.光電收發器的連接
當建筑之間或樓層之間采用光纜綜合布線而水平布線采用雙絞線時，可兩種傳輸介質之間的連接。一是采用同時擁有光纖端口和RJ-45端口的交換機，在交換機之間實現光電端口之間的互連;二是采用廉價的光電轉換設備，一端連接光纖，另一端連接交換機的雙絞線端口，實現光電之間的相互轉換，如圖2所示。
圖2光電收發器
相比較而言，模塊化交換機的傳輸性能更高，而光電轉換設備的價格更低。因此，應當根據網絡的數據傳輸需要和投資額度決定采用哪種設備。需要注意的是，并非全部光纖收發器都支持全雙工，部分產品只支持半雙工，因此應當在選購時注意鑒別。另外，考慮到兼容性，建議選用相同品牌和類型的產品。
光電收發器的一端使用光纖跳線連接至光纖配線架，實現與遠端光纖接口的連接;另一端使用雙絞線跳線連接至交換機的RJ-45端口，實現與交換機上其他計算機間連接，從而完成網絡骨干的光纖傳輸。
當網絡直徑過大、己經遠遠超出雙絞線所能支持的傳輸距離時，都會借助于光纖進行傳輸。如果網絡用戶較量較少，僅僅是為了實現遠距離通信，對網絡性能和數據傳輸速率沒有太高要求，可以在兩端均使用光電收發器十普通RJ-45端口交換機的方式，從而大幅降低網絡成本，如圖3所示。

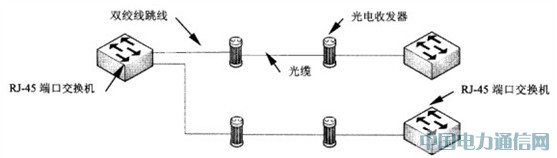

圖3兩端使用光電收發器
如果整個網絡連接多幢建筑，而且對數據傳輸性能要求較高，而某個子網無需較高的性能，則可以只在一端使用光電收發器，另一端使用帶有光纖接口的核心層或匯聚層交換機，從而在保證整體網絡性能的同時，提高網絡的性價比，如圖4所示。

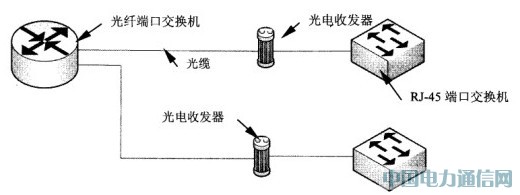

圖4一端使用光電收發器
連接光電收發器與交換機時，應當注意以下幾個方面的問題。
●連接光電收發器與交換機的雙絞線跳線應當為直通線。有些光纖收發器提供一個MDI/MDI-X按鈕開關，當使用交叉線時應當按下MDI/MDI-X開關按鈕，而使用直通線時，則無需按下該按鈕。事實上，只要LED指示燈變綠，即為連通狀態;否則，說明連接跳線或開關按鈕有問題。
●連接光電收發器與光纖配線架的光纖跳線通常為SLSC，SC端連接至光電收發器，ST端連接至光纖配線架。
●光纖跳線的類型與芯徑必須與布線中使用的光纖完全相同。
●由于光纖端口不具有自適應功能，因此光電收發器與交換機的光纖端口必須采用相同的傳輸速率和雙工摸式。
