ARP攻擊是一種常見的網絡問題，對此，需要恰當配置交換設備。以下以H3C設備為例，介紹典型的配置方法。
一、對于阻止仿冒網關IP的arp攻擊
1、二層交換機防攻擊配置舉例

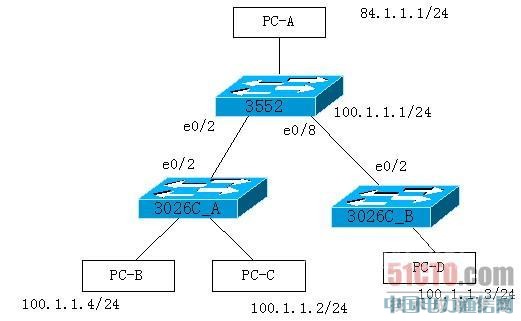

網絡拓?fù)淙鐖D。
圖1
3552P是三層設備，其中ip：100.1.1.1是所有pc的網關，3552P上的網關mac地址為000f-e200-3999�，F(xiàn)在PC-B裝有arp攻擊軟件。現在需要對3026_A進行一些特殊配置，目的是過濾掉仿冒網關IP的arp報文。
對于二層交換機如3026c等，可以配置acl
(1)全局配置deny所有源IP是網關的arp報文(自定義規則)
ACL num 5000
rule 0 deny 0806 ffff 24 64010101 ffffffff 40
rule 1 permit 0806 ffff 24 000fe2003999 ffffffffffff 34
rule0目的：把整個3026C_A端口冒充網關的ARP報文禁掉，其中藍色部分64010101是網關ip地址的16進制表示形式：100.1.1.1=64010101。
rule1目的：把上行口的網關ARP報文允許通過，藍色部分為網關3552的mac地址000f-e200-3999。
在S3026C-A系統視圖下發acl規則：
[S3026C-A]packet-filter user-group 5000
這樣只有3026C_A上連設備能夠下發網關的ARP報文，其它pc就不能發送假冒網關的arp響應報文。
2、三層交換機防攻擊配置舉例

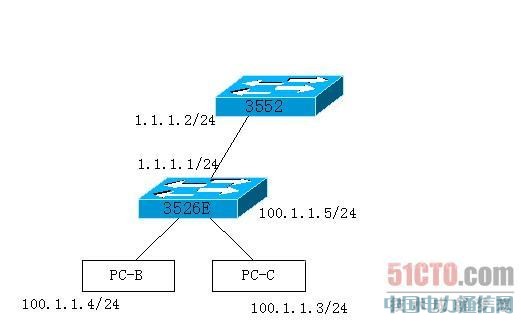

網絡拓?fù)鋱D如下：
圖2
對于三層設備，需要配置過濾源IP是網關的arp報文的acl規則，配置如下acl規則：
ACL num 5000
rule 0 deny 0806 ffff 24 64010105 ffffffff 40
rule0目的：把所有3526E端口冒充網關的ARP報文禁掉，其中藍色部分64010105是網關ip地址的16進制表示形式：100.1.1.5=64010105。
二、仿冒他人IP的arp攻擊
作為網關的設備有可能會出現arp錯誤表項，在網關設備上還需對仿冒他人IP的arp攻擊報文進行過濾。
如圖1，當PC-B發送PC-D的arp的reply攻擊報文，源mac是PC-B的mac (000d-88f8-09fa)，源ip是PC-D的ip(100.1.1.3)，目的ip和mac是網關(3552P)的，這樣3552上就會學錯arp，如下：
--------------------- 錯誤 arp 表項 --------------------------------
IP Address MAC Address VLAN ID Port Name Aging Type
100.1.1.4 000d-88f8-09fa 1 Ethernet0/2 20 Dynamic 100.1.1.3 000f-3d81-45b4 1 Ethernet0/2 20 Dynamic
PC-D的arp表項應該學習到端口e0/8上，而不應該學習到e0/2端口上。
①在3552上配置靜態arp，可以防止該現象：arp static 100.1.1.3 000f-3d81-45b4 1 e0/8
②同理，在圖2中，也可以配置靜態arp來防止設備學習到錯誤的arp表項。
③對于二層設備(3050和3026系列),除了可以配置靜態arp外，還可以配置IP+mac+port綁定，比如在3026C端口4上作如下操作：am user-bind ip-addr 100.1.1.4 mac-addr 000d-88f8-09fa int e0/4則ip為100.1.1.4并且mac為000d-88f8-09fa的arp報文可以通過e0/4端口，仿冒其它設備arp報文無法通過，從而不會出現錯誤arp表項。
