在工業控制領域，為了實現采集和控制功能，經常會使用到A/D，D/A模塊。在實際使用中A/D，D/A模塊和主機之間通信方式可以有很多選擇。比如RS 232，RS 422，網絡等接口方式。在該設計中A/D，D/A模塊通過CPCI總線與主機通信，通過A/D接口采集數據，經過伺服控制軟件處理，輸出模擬量驅動執行機構。

從而實現一個閉環的控制。另外通過對DSP軟件的修改，該模塊還可以單獨實現A/D或者D/A功能。

該設計中A/D，D/A模塊具備以下功能：

(1)提供2路16位A/D，輸入信號范圍±5 V，精度要求小于士16 LSB；

(2)提供2路16位D/A，輸出信號范圍±5 V，精度要求小于土8 LSB，受系統復位控制；

(3)使用TI公司DSP(TMS320VC33)作為板載處理器，該DSP主要實現管理A/D和D/A、運行控制算法、與主機通信功能，并受系統復位控制；

(4)DSP與主機采用雙口RAM(IDT7133)實現數據交換功能。

1 設計原理

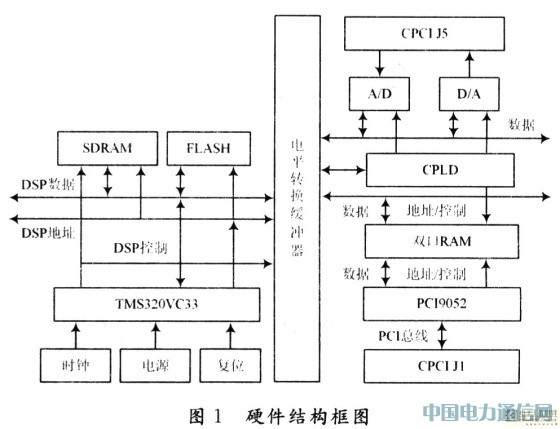

如圖1硬件結構框圖所示，該模塊采用TI公司高性能CPU器件TMS320VC33為核心。模塊通過PCI9052芯片與CPCI總線連接，PCI9052的本地總線的信號連接到雙口RAM的一端。雙口RAM的另一端通過電平緩沖器連接DSP。

DSP核心電路包括DSP芯片TMS320VC33、數據RAM CY7C1041VC33、程序FLASH芯片SST39VF800A組成；DSP的地址、數據、控制總線通過電平緩沖器件連接雙口RAM、A/D芯片、D/A芯片、CPLD。DSP通過雙口RAM芯片與主控計算機進行數據交換；A/D芯片的初始化以及讀寫操作也由DSP負責完成；DSP控制D/A芯片輸出模擬信號；CPLD內部主要實現組合邏輯功能，將DSP輸入的控制信號譯碼，然后輸出給雙口RAM以及A/D，D/A等功能芯片使用。

雙口RAM芯片是實現智能板的重要組成，由于DSP與主控計算機的地址空間資源是分別進行獨立分配的，無法直接進行互相訪問，在兩者之間需要一個數據緩沖，雙口RAM的特點使其可以滿足這個要求。

2 實現方法

2．1 主要原器件選擇

在該設計中采用成熟技術，選用常用、可靠的控制芯片，結合一些常用的外圍電路和專用電路實現全部的功能。即選擇PC19052作為接口芯片，利用該芯片實現PCI總線從接口邏輯。

選擇TMS320VC33作為板載處理芯片，該芯片是TI公司推出的專門用于實現浮點運算的高性能DSP，數據處理能力強，并且包含豐富的外圍電路擴展接口。

為了實現模塊上的電平轉換功能，選擇應用比較廣泛SN74ALVC164245DL作為電平轉換緩沖芯片。

2．2 PCI9052與雙口RAM硬件接口實現

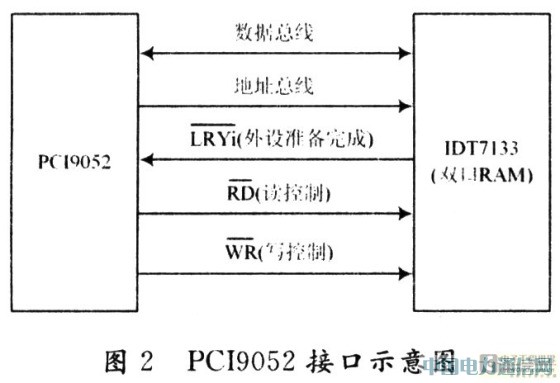

如圖3所示PCI9052與雙口RAM連接的本地總線信號包括地址、數據、控制信號3個部分。地址總線寬度為12位，數據總線寬度為16位，因此尋址空間為2 KB的16 b地址空間�？刂菩盘�(hào)包括讀寫控制信號和外設準備完成信號，當雙口RAM將外設準備完成信號拉低后，主機就可以通過輸出讀寫控制信號對雙口RAM進行讀寫的操作。

2．3 DSP設計核心電路設計

DSP是整個設計核心，DSP核心電路由DSP芯片、FLASH和RAM三個部分組成。DSP通過雙口RAM與處理計算機交換數據。

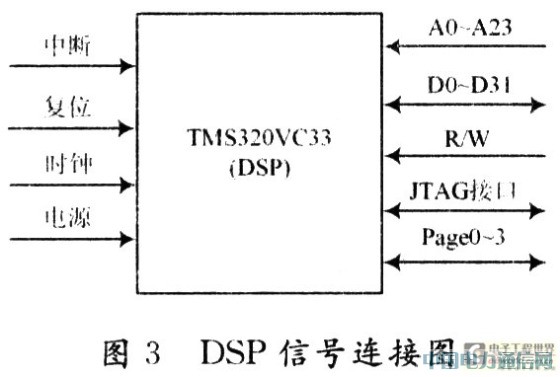

如圖3所示，DSP核心電路設計如下所述。DSP的電源包括核心工作電壓1．8 V與I/O電壓3．3 V兩種，分別由板上電源模塊提供。時鐘信號由外接晶振提供。復位信號由CPLD提供，由于DSP的I/O電壓為3．3 V，在與I/O電平標準為+5 V的信號連接時需要進行3．3～5 V之間的電平轉換。中斷信號同樣通過電平轉換器件連接到CPLD。地址和數據總線根據實際設計的需要連接功能器件。JTAG接口連接到模塊的一個標準的雙列14腳直插連接器上。Page0～3信號通過電平轉換器件連接到CPLD。
