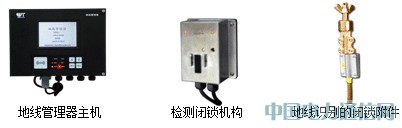

每根需要管理的地線上安裝有地線識別與閉鎖附件（簡稱附件），該附件上安裝有無線碼片，而每個檢測閉鎖機構上安裝有無線碼片識別電路和閉鎖機構，當安裝在地線上的附件掛到檢測閉鎖機構指定的卡位上時，檢測閉鎖機構上的無線碼片識別電路將識別到碼值，從而識別地線并能將正確的地線閉鎖。
檢測閉鎖機構可以安裝在工具室的墻壁上或地線柜內。當五防主機授權后，可將還回來的地線閉鎖或?qū)⒁验]鎖的地線解鎖，從而實現地線的閉鎖與解鎖功能。
地線管理器主機統一管理各個檢測閉鎖機構，同時通過通信通道向五防主機報告地線當前狀態，或執行五防主機的解鎖或閉鎖命令。
當有操作任務時，由防誤操作系統模擬開票，打印操作票，電子票傳票到電腦鑰匙；同時，五防系統主機將解鎖命令發送給地線管理器主機；地線管理器主機接收到五防主機的解鎖命令后，解鎖對應閉鎖機構，操作人員持已接票電腦鑰匙及已解鎖的臨時地線，到現場操作。
當操作需要在某一臨時地點掛臨時接地線時，先選取臨時地線編號，然后再點擊要掛臨時接地線地點，五防主機根據網絡拓?fù)潢P(guān)系自動分析出臨時接地點是否帶電，如果帶電，禁止接地操作。其它設備模擬操作過程與以前（獨立五防）相同，模擬完畢后，操作票傳輸?shù)诫娔X鑰匙，然后根據電腦鑰匙的提示進行操作。如果當前步為掛地線操作，根據電腦鑰匙的提示取相應編號的‘臨時地線’，用電腦鑰匙驗證‘臨時地線’地線夾處的無線碼片，操作過程同開機械掛鎖相同，碼值正確后，電腦鑰匙自動進入下一步掛接臨時地線，重新驗證地線頭處的無線碼片，碼值正確后，把‘臨時地線’接入地網，最后掛上‘臨時地線’地線夾。掛地線的操作完成。
當操作需要在某一臨時地點拆除臨時接地線時，直接點擊要拆除臨時接地線地點，其它設備模擬操作過程與以前（獨立五防）相同。模擬完畢后，操作票傳輸?shù)诫娔X鑰匙，然后根據電腦鑰匙的提示進行操作。如果當前步為拆地線操作，根據電腦鑰匙的提示走到相應編號的‘臨時地線’前，取下‘臨時地線’地線夾，用電腦鑰匙驗證‘臨時地線’地線夾的無線碼片，操作過程同開機械掛鎖相同，防止拆錯地線。碼值正確后，電腦鑰匙自動進入下一步拆除臨時地線，驗證地線頭處的無線碼片，碼值正確后，把‘臨時地線’接地端從地網拆除。拆地線的操作完成。
現場地線的掛接情況可通過五防計算機上的軟件對臨時地線情況進行統計查詢，也可通過地線管理器液晶顯示屏，查詢統計地線室現有地線的情況以及解鎖地線、已歸還地線的情況。
3、 地線管理系統特點
3.1記錄功能
記錄臨時地線存取情況，容量大，可存儲多達1000條操作記錄，采用循環覆蓋存儲模式，數據掉電10年不丟失。
3.2瀏覽功能
采用大屏幕工業級圖形液晶顯示屏幕，全中文菜單用戶操作界面，操作直觀方便。
3.3網絡控制技術
采用工業分布式網絡控制技術，現場安裝接線方便。
3.4安裝靈活
地線檢測機構安裝位置多樣化，可以安裝在地線柜內，也可以安裝在地線室的墻壁上。
3.5地線檢測機構機殼全金屬化
地線檢測機構使用永不生銹金屬材料制造，美觀耐用，抗摔防銹。
3.6機械緊急解鎖功能
裝置異�；蚬收蠒r(shí)，可采用機械解鎖鑰匙緊急解鎖。
3.7多種數據通訊接口功能
本裝置提供串行接口，可將操作記錄，用戶設定傳輸給其它設備使用。
3.8掉電保護時鐘日歷
采用鋰電池供電，在斷電情況下時鐘可以繼續準確運行。
3.9非接觸檢測技術
采用RFID技術，在線檢測地線狀態，無接觸無磨損，使用可靠，壽命長。
3.10寬電壓設計
采用工業級
電源模塊，可以長時間不斷電連續工作。
4、 系統技術要點
4.1地線識別與閉鎖附件，這個附件是安裝固定在接地線上，用于識別地線和閉鎖地線。附件使用無線碼片作為接地線的唯一識別，其識別碼值可以通過主機發送到閉鎖裝置，實現安全性及方便性。
4.2閉鎖機構，在存放地線地方（工具柜或支架）安裝特定的控制閉鎖機構，本機構是機電一體控制的，它可以安裝在柜子里，也可以安裝在存放地線的支架上。
各個閉鎖機構能識別地線，并允許對正確的地線進行閉鎖，和解鎖。每次地線使用完后必須讓閉鎖機構識別正確后才能對它進行閉鎖。否則不能對其進行閉鎖和返還認可。閉鎖單元還能識別當前是否有地線在其閉鎖狀態，并向主控制單元提供地線的當前狀態。如果裝置故障，閉鎖機構也提供臨時緊急解鎖方案，使用機械萬能解鎖鑰匙可以解鎖臨時接地線，不需要經過其他步驟。
4.3主控制單元，負責地線狀態顯示人機界面以及與其他主機通信功能。
4.4與五防裝置配合，可以單獨使用，也可以與五防裝置進行配合，實現指定地線掛到指定的地線樁上，操作完畢后保證地線從線路上拆下來。
5、 方案的實施效果
本方案實施后，可實現對變電站接地線存放、使用的規范管理：
5.1地線身份唯一識別，每根地線具有唯一 的ID編碼，區別于其他五防閉鎖設備。
5.2地線閉鎖與解鎖，可以把地線閉鎖在指定的存放位置上，解鎖后允許使用。
5.3提供詳細的地線使用記錄可供查詢。
5.4實現不同類型電壓等級地線的同時管理。
5.5實現不同的地線放回到相應指定的存放位置存放。
5.6實時顯示當前地線使用狀態。
5.7
智能語音提示為運行人員提供清晰準確的指導。
5.8既可與五防裝置聯機使用，也獨立運行。
5.9管理地線數量可配置，一套裝置最大可管理64組地線。
5.10實現指定地線掛接到指定的地線樁上（與五防裝置配合）。
5.11實現操作完畢后把地線從接地點上拆下來（與五防裝置配合）。
6、 總結
本管理系統實現對不同型號的地線唯一識別，還可實現地線的閉鎖與解鎖（禁止使用與允許使用），實現地線的實時使用狀態顯示，實現遠端通信解鎖與本地電腦鑰匙解鎖，管理地線數量具有可配置性，可獨立運行也可以與五防裝置聯機使用，提供地線使用記錄查詢，提供多種通信方式向上位機提供地線狀態
信息，實現指定地線掛到指定的地線樁上（與五防裝置配合），操作完畢后保證地線從線路上拆下來（與五防裝置配合），對電站檢修安全和操作人員安全具有重要的作用和意義。
通過實施本項目，規范地線管理流程，實現地線狀態的有效查詢，不僅為電力安全生產提供技術保證，也將極大的提升電力生產的
信息化管理水平。為防范電力系統惡性誤操作提供了先進的技術手段，值得大力推廣普及。
參考文獻：
《防止電氣誤操作裝置管理規定》國家電網公司 2003
《電力安全工作規程》國家電網公司
《防止電氣誤操作裝置管理規定》國家電網公司
《十八項電網重大反事故措施》國家電網公司
《防止電氣誤操作事故十項措施》國家電網公司
