摘 要：我公司經過近幾年的設備改造，廠用電電量的抄讀，替代為DCAP-4000發電廠電氣監控管理系統來實現，該系統綜合應用了計算機、保護、測量、控制、現場總線及通信技術，實現了發電廠電氣系統的運行、保護、控制、電氣性能優化等功能的綜合自動化在線監控管理系統。文章結合我分公司對該系統的使用情況，詳細介紹了DCAP-4000發電廠電氣監控管理系統的功能，并提出了該系統在現場的應用性及其建議。
關鍵詞：電量 現場總線 在線監控
1 概述
發電廠廠用電電能計量是發電廠結算綜合廠用電中的一個重要參數，傳統的電量結算是依靠人工定期到現場抄讀數據，在實時性、準確性和應用性等方面都存在不足。因此提高電力部門電量管理水平, 建立一種新型的抄表方式已成為所有電力部門的共識。
電能計量集中抄表系統是將電能計量數據自動采集、傳輸和處理的系統。它克服了傳統人工抄表模式的低效率和不確定性，推進了電能管理現代化的發展進程。隨著近年來微機技術和網絡通訊在繼電保護領域的廣泛使用和高速發展，出現了專門針對于廠用電保護的微機保護測控裝置。該裝置與DCAP-4000主控單元通過總線聯接后構成DCAP-4000發電廠電氣監控管理系統。利用測控裝置本身的計量功能或轉接電度表的脈沖信號，在主站進行電量的在線統計生成報表，可實現專用的廠用電抄表系統的所有功能。同時，有了各點的實時潮流信息，對分析電廠的能耗，改進電廠運行，具有重要的意義。
2 電氣監控系統的功能
DCAP-4000M通信管理單元是WDZ-400系列分布式微機綜合保護測控裝置聯網時的核心單元，它一方面負責把WDZ-400系列單元的數據整理、匯總，再將這些信息上送后臺機和DCS，完成遙信遙測；另一方面接收DCS或后臺機下達的命令并轉發給WDZ-400系列單元，完成對廠站內各開關設備的分合、電容器投切和主變分接頭的升降，實現遙控和遙調。 它有如下主要功能：
2.1 自動抄表系統
可實現專用的廠用電抄表系統的所有功能。功能強大的報表生成器，可方便地生成潮流日報表、潮流月報表、電量日報表、電量月報表、開關動作次數統計報表和檢修報表以及用戶自定義等各種報表。
2.2 電氣設備管理
采集和整理來自WDZ-400系列單元的信息存放于數據庫中，并產生開關量變位和SOE報警包括保護和自動裝置的臺帳、檔案、維修記錄等。更為重要的是，電氣主站系統可以實現在線設備管理，如統計設備動作情況，運行情況等。
2.3 定值管理
定值的遠方修改及在線自動校核。未來電氣主站系統還可以擴展為可視化發電廠繼電保護整定計算與定值管理系統。
包括動作及一般事件
信息SOE、事件追憶、事故重演、錄波分析等功能。事故重演及錄波分析，對于分析事故原因進而實現事故防范具有重要意義。
2.5 故障診斷及電動機狀態檢修
通過電動機啟動時的波形可以分析鼠籠斷條等故障，并根據電動機啟動及運行狀態的在線分析，實現電動機的狀態檢修。
2.6 GPS時鐘對時
可以直接接受GPS對時命令及同步脈沖信號，并向WDZ-400系列保護測控裝置轉發，保證整個系統時鐘準確、一致。
3 電氣監控系統在我公司的應用
過去我公司的廠用電計量是采用傳統的感應式電能表，每臺6KV開關配一塊表，該表原理簡單精度低，同時電量不能上傳。造成運行人員在抄讀電量時需就地抄寫，而且一個班抄讀一次，這樣不能確保電量的準確性與實時性，同時這種低效率和不確定性也制約著企業的發展。
我公司＃6機廠用電保護經過微機化改造，原40多臺開關全更換為WDZ-400系列微機廠用電綜合保護測控裝置（簡稱綜保），系廠家南京東大金智電氣
自動化有限公司的電動機綜保（WDZ-430）、廠用變壓器綜保（WDZ-440）、線路綜保（WDZ-410）。該綜保內嵌

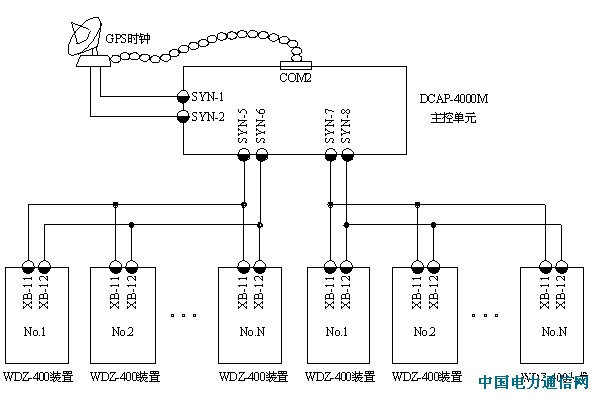

智能電能表完成電能累計，無需電能表就能完成高精度電能計量，實現遠處自動抄表系統的所有功能。每臺開關裝置通過現場總線（高速RS485網絡）與DCAP-4000主控單元聯接后，構成DCAP-4000發電廠電氣監控管理系統。見下圖：
圖
1 如圖所示，將機組廠用電系統連接成電氣監控網絡，一方面接入DCS，完成控制功能及與DCS的有關數據交流，另一方面，通過接入電氣主站系統，充分利用電氣系統聯網后信息全面的優勢，加強電氣
信息的應用，完成較為復雜的電氣運行管理工作，實現電氣的“綜合自動化”，提高了公司
自動化[1] [2] 下一頁
