電能計量裝置在運行中經常會出現錯誤接線,錯誤接線會造成電量差錯、出現或多或少的計量，這樣會給用戶或供電部門造成不必要的損失。電能計量裝置正確接線是保證計量準確的必要條件，因此，電能計量裝置在運行前和運行中定期進行接線檢查，是一項很重要的任務。
接線檢查分為兩種情況：停電檢查和帶電檢查。
一、停電檢查：
對于新裝或更換互感器以及二次回路的電能計量裝置，在投運前必須在停電的情況下進行接線檢查。當無法判斷接線是否正確或需要進一步核實帶電檢查的結果時，也要進行停電檢查。
停電檢查的主要內容是檢查互感器變比、極性、接線組別有無錯誤，進行二次電纜導線和接線端子標志的核對。對于所有已經過停電檢查的電能計量裝置在投運后要進行帶電檢查。
二、帶電檢查：
1、單相電能表只有一組電磁元件，接線簡單，誤接線容易被發現，所以在這不多闡述。
2、三相四線電能表的檢查
三相四線電能表可分解成三只單相單能表，檢查接線的正確性可采用分相法，即保持其中任一元件的電壓和電流，而斷開其余元件所加的電壓，轉盤應正轉，轉速約為原轉速的1/3，若反轉或轉速相差很大，則可能有誤接線。
另外也可用現場校驗儀從電能表的端鈕盒取電壓，電流用鉗形電流互感器從電流互感器的二次側鉗入采樣，校驗時注意觀察校驗儀顯示屏上的相量圖及出現的誤差與功率，這樣有助于判斷接線、電流、電壓是否正常。
3、三相三線電能表的檢查
（1）電壓回路的接線檢查
① 測量個二次線電壓
三個二次線電壓值應該近似為100伏，如果發現三個線電壓不相等而且相差較大，則說明電壓互感器一、二次有斷線，保險或者繞組極性接反等情況。對于V/V接線的電壓互感，當線電壓有0V、50V出現時，可能是一次或者二次斷線。當有一個線電壓是173V時，則說明有一臺電壓互感器繞組極性接反。對于Y0/Y0接線的電壓互感器，當線電壓中有57.7V出現時，說明有一次斷線或者一臺互感器繞組極性接反現象。如帶表計等負載測量，二次斷線時，不論什么接線的互感器，不斷線的兩個線間電壓總是100V，其他兩個電壓按負載阻抗分配。
② 測量三相電壓的相序
用普通的相序表的電壓端鈕a.b.c和電能表的電壓端鈕a.b.c對應相連，即可測出電壓的相序，他應該符合接線圖的規定。如果測出是逆相序，有功表雖仍正轉，但有相序誤差。除正弦形無功表外，其他無功表都得反轉，所以應把他改為正相序。
③ 檢查接線地點和定相別
用一只電壓表一端接地，另一端可依次接電能表的三個電壓端鈕，這樣可以判斷出電壓互感器的接線情況。電壓表三次均為零，則說明電壓互感器二次沒接地，故不成回路。兩次指100V，一次指零時，則說明是兩臺單相電壓互感器“V”形連接，也可能是單相電壓互感器或一臺三相五柱電壓互感器Y形連接，但必定是B相接地，指零的一相即B相，根據相序，就可定出A相和C相。
（2）電流回路的接線檢查
① 斷A相或C相電壓，觀察表是否轉動

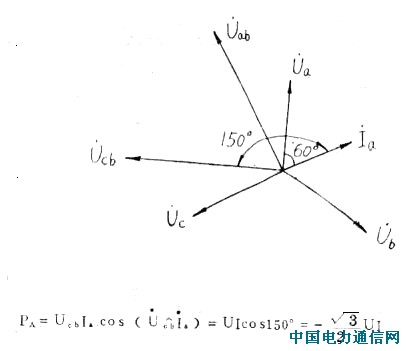

依次將電能表的A相電壓端子或C相電壓端子引線斷開，電能表轉盤應仍轉動。若斷A相，轉盤不轉動，說明第二元件的電流回路可能有斷線或短路等現象。若斷C相，轉盤不轉動，說明第一元件的電流回路可能有斷線或短路等現象。但是要注意一點，當現場COSФ的值接近0.5（感性）時，第一元件的計量功率本來就是零，為了防止誤判斷，可在斷開C相電壓的同時，將C相電壓接到A相電壓端鈕，此時的相量圖如下：
圖：第一元件的計量功率
故此時電能表有明顯的反轉，否則說明A相電流回路可能有斷線、短路等現象。
② 測量電流，確定電流互感器有無極性接反
用鉗形電流表分別測量第一元件、第二元件和公共線電流。對A、C相電流互感器分別接入電能表電流端子，沒有公共線。測公共線電流時可將二相合并測量。如三相負載平衡，三次測量值應相等，又如公共線電流為其他相電流的倍，則說明有一臺互感器極性接反。
③ 判斷電流回路接地的正確性
用兩端帶夾子的短路線，一端接地，另一端依次與電能表的電流端鈕連接。與不接地的端鈕連接時，電流線圈經接地線短路了，使電流線圈中的電流被分流，表速變慢；與接地的端鈕連接時，表速不發生變化。因此我們可以通過這個方法判斷出哪個端鈕接地，接地是否正確。
長期以來，由于電能計量裝置接線復雜，帶電檢查接線比較困難。隨著電網
自動化程度的提高，對電能計量裝置的安裝要求也越來越來高。只有充分了解電能計量裝置可能出現的各種故障現象及其故障原因，并且熟練掌握相應的故障發生措施，才能有針對性地檢查接線，及時發現裝置接線錯誤，從而最終確保電網的正常運行和供電準確可靠。
