[摘 要] Iptables 是一種基于Linux 2.4.1以上內核的網絡包過濾管理工具，其核心是netfilter（Linux核心中一個通用架構）技術。本文探討了netfilter 技術的基本原理及在電力MIS系統中如何運用iptables 技術實現子系統網絡信息安全。
[關鍵詞] 電力信息網 數據包 防火墻
1 概述
電力行業一直致力于通過電子信息化建設改造傳統生產經營管理模式，如今，電力信息網絡已不僅是單一的局域網絡，已建設成為包括財務管理網、人事管理網、用電營銷網、調度自動化網等的大型企業管理信息平臺。各子網絡系統運行相對獨立，有著相對敏感的信息，但與MIS主網又有必要的信息交互。如何保護子系統的信息安全，保障網絡系統安全高效地運行，是企業信息工作的首要任務。
通常的解決辦法是在子系統網絡與MIS主網接口處加裝專業防火墻，但對于電力MIS系統與其眾多的子系統來說，是高效但并不經濟的方法。我們這里介紹一種基于RedHat Linux 7.2的iptables包過濾型防火墻系統，用來隔離MIS網絡和子系統網絡，保護子系統信息安全。
2 原理

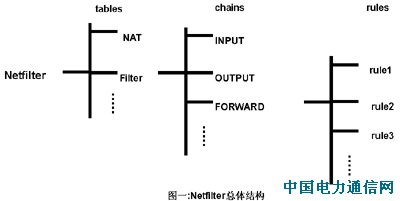

iptables是一個管理內核包過濾的工具，利用它可以追加、插入或刪除包過濾規則。實際上真正來執行這些過慮規則的是netfilter及其相關模塊(如iptables模塊和nat模塊)。netfilter是Linux 核心中一個通用架構，它提供了一系列的"表"(tables)，每個表由若干"鏈"(chains)組成，而每條鏈中可以有一條或數條規則組成。我們可以這樣來理解，netfilter是表的容器，表是鏈的容器，而鏈又是規則的容器(如圖一所示)。
系統缺省的表為"filter"，該表中包含了INPUT、FORWARD和OUTPUT 3個鏈。每一條鏈中可以有一條或數條規則，每一條規則都是這樣定義的“如果數據包頭符合這樣的條件，就這樣處理這個數據包”。當一個數據包到達一個鏈時，系統就會從第一條規則開始檢查，看是否符合該規則所定義的條件: 如果滿足,系統將根據該條規則所定義的方法處理該數據包; 如果不滿足則繼續檢查下一條規則。最后，如果該數據包不符合該鏈中任一條規則的話，系統就會根據該鏈預先定義的策略來處理該數據包。

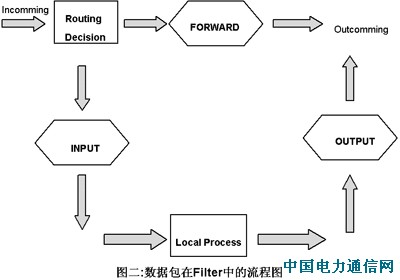

數據包在filter表中的流程如圖二所示。當有數據包進入系統時，系統首先根據路由表決定將數據包發給哪一條鏈，則可能有三種情況:
1.如果數據包的目的地址是本機，則系統將數據包送往INPUT鏈，如果通過規則檢查，則該包被發給相應的本地進程處理; 如果沒通過規則檢查，系統就會將這個包丟掉;
2.如果數據包的目的地址不是本機，也就是說，這個包將被轉發，則系統將數據包送往FORWARD鏈，如果通過規則檢查，則該包被發給相應的本地進程處理; 如果沒通過規則檢查，系統就會將這個包丟掉;
3.如果數據包是由本地系統進程產生的，則系統將其送往OUTPUT鏈，如果通過規則檢查，則該包被發給相應的本地進程處理; 如果沒通過規則檢查，系統就會將這個包丟掉。
我們的包過濾型防火墻使用了FORWARD鏈。
3 實現方法
3.1系統需求
一臺安裝雙網卡的機器(根據網絡流量具體決定配置)，操作系統選擇RedHat Linux 7.2或以上（可從www.redhat.com上獲得ISO光盤映像）。
3.2安裝方法

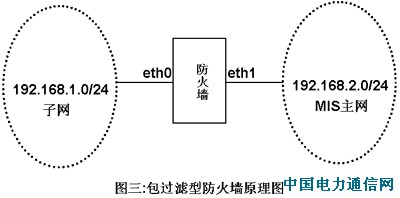

將PC機的一塊網卡(eth0)接192.168.1.0/24網段，另一塊網卡(eth1)接192.168.2.0/24網段（見圖三）。安裝RedHat Linux 7.2時，安全級別需選擇中級或高級。安裝完成后，還需重新編譯內核以支持netfilter （若安裝的是RedHat Linux 8.0，安裝時安全級別選擇了中級或高級，則不需要重新編譯內核）。在編譯新內核時，要求選擇和netfilter相關的項目。這些項目通常都是位于“Networking options”子項下。我們應該修改的項有: （表示載入Linux 內核）
[y] Packet socket
[y] Kernel/User netlink socket
[y] Netlink device emulation
[y] Socket Filtering
[y] Network packet filtering (replaces ipchains)
[y] ip:multicasting
[y] ip:advanced router
然后，在“IP: Netfilter Configuration ---->”子項中選中:
[y] Connection tracking (required for masq/NAT)
[y] FTP protocol support
[y] IRC protocol support
[y] IP tables support (required for filtering/masq/NAT)
[y] limit match support
[y] MAC address match support
[y] Netfilter MARK match support
[y] Multiple port match support
[y] TOS match support
[y] Connection state match support
[y] Packet filtering
[y] REJECT target support
[y] Full NAT
[y] MASQUERADE target support
[y] REDIRECT target support
[y] Packet mangling
[y] TOS target support
[y] MARK target support
[y] LOG target support
（如何編譯及應用內核請參考Linux相關文檔）
3.3 生成防火墻腳本
在建立腳本前要根據具體的網絡安全及業務需要制定相應的規則。我們這里的規則是: 允許子網用戶訪問MIS網的WEB服務器，允許MIS主網上的192.168.2.2主機訪問子網上192.168.1.10主機的1433端口（Microsoft SQL Server服務），禁止除此之外的所有行為。
建立名為firewall.sh防火墻腳本，內容如下（括號內的為注釋）:
echo 1 > /proc/sys/net/ipv4/ip_forward (打開IP包轉發功能)
/sbin/iptables -F INPUT (清空輸入鏈)
/sbin/iptables -F FORWARD (清空轉發鏈)
/sbin/iptables -P FORWARD DROP （改變FORWARD的缺省規則為丟棄）
/sbin/iptables -I FORWARD 杝 192.168.1.0/24 杁 192.168.2.0/24 杍 DROP （丟棄來自于子網的IP包）
/sbin/iptables -I FORWARD 杝 192.168.2.0/24 杁 192.168.1.0/24 杍 DROP （丟棄來自于主網的IP包）
/sbin/iptables -I FORWARD -p tcp 杝 192.168.1.0/24 杁 192.168.2.0/24 梥yn 梔estination-port 80 -j ACCEPT (允許子網訪問外網的WEB服務器)
/sbin/iptables -I FORWARD -p tcp 杝 192.168.2.2 杁 192.168.1.10 梥yn 梔estination-port 1433 -j ACCEPT (允許192.168.2.2訪問子網主機192.168.1.10的Microsoft SQL Server數據庫)
也可禁止一個網中的惡意用戶（ip為x.x.x.x，mac為a:b:c:d:e:f）訪問另一個網。
/sbin/iptables -I FORWARD 杝 x.x.x.x -m mac 梞ac-source a:b:c:d:e:f -j DROP
(最后插入的規則為FORWARD鏈中第一條規則)
將firewall.sh的屬性改為可執行，并在/etc/rc.local中加入 firewall.sh，使其開機就能執行。這樣一個按我們要求定制的包過濾型防火墻就建好了，它即保護了子網信息安全，又允許受限的信息交流。
4 結束語
iptables是一個功能十分強大的工具，利用它可以實現防火墻，也可以用作路由器、透明代理等，我們甚至利用它做了一個小區寬帶網管理系統。有興趣的讀者不妨進一步探討。
Iptables 詳細語法請參閱Linux 2.4 Packet Filtering HOWTO。
