吳代超 （廣州哈里斯通信有限公司，廣東 廣州，510665）
摘要:講述HARRIS交換機的模擬用戶信令的結構，通過該信令在VMS系統及增值平臺中的實際應用，說明該信令的使用技巧和可實現的功能。
關鍵詞:HARRIS交換機、模擬用戶信令、VMS、DTU仿真
How to use HARRIS PBX’s Analog Line Signaling
WU Dai-chao
(Guangzhou HARRIS Telecommunications Co.,Ltd.,Guangzhou 510665,China)
Abstract：I’m glad to introduce HARRIS PBX’s Analog Line Signaling protocol to you .In this document, two actual applications associating with VMS and Value-added Platform are illustrated. I hope you can get functions of this protocol and skills how to use this protocol.
Key words：HARRIS PBX、Analog Line Signaling、VMS、DTU Emulation
0 引言
為配合語音系統的使用，在HARRIS中，可以通過模擬用戶端口發送DTMF數字，這就是模擬用戶信令。也就是說，我們可以將模擬用戶電路作為一種中繼電路來使用，使之既具有模擬用戶的一些特性，又具備中繼的一些功能。而且這種中繼又可實現對應答狀態的真正監控。
模擬用戶信令符合以下協議：
撥入時，用撥號音啟動（記發器信號可用DTMF或DP）
撥出時，用應答（ANSWER）方式啟動（記發器信號用DTMF）
在呼叫結束時可提供拆線信號，即模擬電路提供的環流會短時間變?yōu)?，此功能在與語音郵箱系統相連時，特別有用。
作為中繼組，電路之間具有自動尋線功能，當某一端口處于不可用狀態或未被應答時時，系統會自動跳過此端口。同時，可通過STS，統計模擬用戶的使用情況。
1 軟件和硬件配制要求
硬件：使用模擬用戶板（HLUT）或E1中繼板（DTU）
系統軟件：本文的應用基于G26版本
OCR配制：無特殊要求
2 HARRIS使用模擬用戶板與VMS（VOICE MAIL SYSTEM）相連

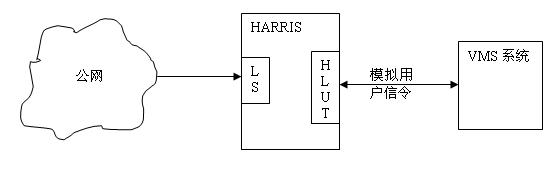

A、 應用網絡圖
B、 實現的功能
智能話務員：當呼叫由公網進入HARRIS交換機后，交換機自動將呼叫匯接至LINE型中繼上，利用模擬用戶的鈴流去啟動VMS系統（接口簡單），LINE中繼發送一串代碼給VMS系統，通知VMS系統將接收端口轉換為智能話務員端口，并根據主叫的要求對電話進行處理。
秘書服務：可在分機（或CRG組）設置轉移功能，將呼叫轉移至VMS，這樣，所有到此分機的電話可根據需要轉入VMS處理，HARRIS可將主叫或被叫信息送入VMS系統，進行信息提取、留言、通知機主等秘書功能。

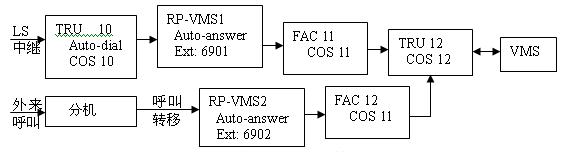

C、 數據庫示例
Trunk group number ............ 10
Trunk group type .............. LS
Incoming class of service ..... 10 AUTO DIAL
No answer extension ........... 6901
Call flow ..................... INCOMING
Incoming dialing mode ......... DTMF
Circuit locations ............. 02-15-02 Auto-dial # ... 6901
Circuit locations ............. 02-15-03 6901
Class of service .......... 10
Dial control class ........ 10 AUTO DIAL
Dial control class ............................. 10
Dial control type .............................. AUTO_DIAL
Destination .................................... CR-INSIDE
Collect & route: 'CR-INSIDE'
6901 = sta
Route pattern name ................ RP-VMS1
Route pattern type ................ AUTO-ANS
Auto-Answer extension ............. 6901
Facility ..................... 11
Facility number .............. 11
Trunk group number (DTMF) .... 12
Outgoing COS number .......... 11
Outpulse command ............. PAUSE 0.5
SEND 8001（送智能話務員轉換碼）
WANSWER 5
Route pattern name ................ RP-VMS2
Route pattern type ................ AUTO-ANS
Auto-Answer extension ............. 6902
Facility ..................... 12
Facility number .............. 12
Trunk group number (DTMF) .... 12
Outgoing COS number .......... 11
Outpulse command ............. PAUSE 0.5
SEND 8004（送秘書服務轉換碼）
SEND #
SDIGITS 4（將被叫分機號碼送給VMS）
SEND #
WANSWER 5
Class of service .......... 11
Dial control class ........ 1 NO ORIGINATION
Feature class ............. 11
Feature class ............................ 11
Class type ............................... FACILITY
Called CDR output (F14) .................. Yes
Trunk group number ............ 12
Trunk group type .............. LINE
Incoming class of service ..... 12 DIAL
Circuit locations ............. 03-17-14 03-16-15 03-17-05 03-17-15
Circuit locations ............. 03-17-09 03-17-13 03-17-11 03-17-10
Class of service .......... 12
Dial control class ........ 12 DIAL
Feature class ............. 12
Feature class ............................ 12
Class type ............................... CUSTOM
Call supervisor (F13) .................... Yes
Called CDR output (F14) .................. Yes
Caller CDR output (F15) .................. Yes
Extension dialing (F35) .................. Yes
External extension treatment (F41) ....... Yes
Hold (F52) ............................... Yes
Line disconnect (F55) .................... Yes(此功能開放,可向VMS提供拆線信號)
Supervised transfer (F98) ................ Yes
Transfer by access code (F103) ........... Yes
Trunk dialing (F104) ..................... Yes
Unsupervised transfer (F106) ............. Yes
Vms access (F107) ........................ Yes
Vms system (F108) ........................ Yes
Vms tone prompt (F109) ................... Yes
Dial control class ............................. 12
Dial control type .............................. DIAL
Destination .................................... CR-VMS /DT
Collect & route: 'CR-VMS'
6XXX = STA
*80 /ACC 3 = MSG-WAIT-ON （留言功能開放碼）
#80 /ACC 3 = MSG-WAIT-OFF（留言功能關閉碼）
3 HARRIS使用E1中繼板與平臺實現增值服務
A、 E1中繼板仿真模擬用戶信令

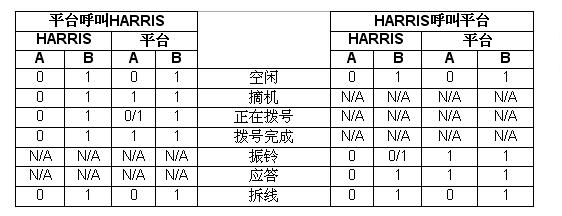

此信令符合EIA-TIA-464A標準，下表中N/A表示不要求。從下表中，我們可以看到，當E1中繼板仿真模擬用戶信令時，其AB比特碼是不變的，所以當HARRIS掛機時，平臺無法通過AB比特碼判斷HARRIS是否掛機。在此例中，我們通過送忙音的方式來通知平臺拆線（注：平臺有檢測忙音并拆線的功能）。
B、 聯網圖
在此應用中，呼叫通過七號信令進入到HARRIS，HARRIS將呼叫通過仿真LINE信令將呼叫匯接到平臺，并同時將被叫和主叫號碼送到平臺，平臺在呼叫過程中提供語音給主叫，同時根據收到的相關信息，將呼叫轉移出去或提供其它業務。
C、 數據庫示例
Collect & route: 'CR-Platform'
85576268/SND-CAT=STA
Route pattern name ................ RP-Platform
Route pattern type ................ AUTO-ANSWER
Auto-Answer extension .............6268
1. Point type ................... ROUTE
Facility ..................... 10
Facility number .............. 10
Trunk group number (DTMF) .... 10
Outgoing COS number .......... 10
Outpulse command ............. PAUSE 1 （注：被叫應答后等1秒再向平臺發送號碼）
SDIGITS 8 （注：將被叫85576268發送給平臺）
SEND *
SAUTH 14 （注：將收到的主叫發送給平臺）
SEND #
WANSWER 10
Trunk group number ............ 10
Trunk group type .............. LINE
Incoming class of service ..... 11
Circuit locations ............. 01-20-01 01-20-02
Class of service .......... 10
Dial control class ........ 1 NO ORIGINATION
Feature class ............. 10
Feature class ............................ 10
Class type ............................... FACILITY
Called CDR output (F14) .................. Yes
Class of service .......... 11
Dial control class ........ 11 DIAL
Feature class ............. 11
Feature class ............................ 11
Class type ............................... STATION（注：必須定義為STATION類型）
Called CDR output (F14) .................. Yes
Caller CDR output (F15) .................. Yes
Extension dialing (F35) ................ Yes
External extension treatment (F41) ...... NO（注：此功能須關閉，否則聽不到忙音）
Hold (F52) ............................. Yes
Line disconnect (F55) ................... NO（注：此功能須關閉，否則聽不到忙音）
Transfer by access code (F103) ......... Yes
Trunk dialing (F104) ................... Yes
Unsupervised transfer (F106) ........... Yes
Vms system (F108) ...................... Yes
SLOT 01-20/32 PORTS: 2MB
1/LU TG 10 ONS 0/0
2/LU TG 10 ONS 0/0
TONE TIMERS CURRENT RESET
Line Trunk Disconnect timer 1 30
特別說明：
a、 在E1中繼中仿真模擬用戶信令時，需要將E1中繼板的電路定義為LU類型，并將電路添加到LINE類型的中繼組中去，且記發器信號只能使用DTMF。
b、 Line Trunk Disconnect .Timer應由30秒調為1秒，則交換機檢測到主叫掛機1秒后，給平臺送忙音，通知平臺拆線。
c、 平臺收到HARRIS送過來的相關信息后，可根據主叫的服務需求將呼叫由原電路轉移回HARRIS，同時釋放該呼叫所占用的平臺與HARRIS之間的中繼，可起到節約資源的作用。
d、 在FAC中，最后一條出號命令應使用WANSWER，而不要使用PANSWER，否則電話撥入時，HOLD功能不能使用。
4 結束語
模擬用戶信令將模擬用戶的部分功能與中繼組所具有的功能結合起來，形成一種接口簡單、使用靈活的信令，在實際應用中，我們還可以使用HLUT板配全模擬用戶信令實現兩臺交換機之間的聯網，或使用E1中繼通過光端下話路設備將HARRIS用戶延伸到任何需要的地方，不過，在與不同的光端設備相連時，可能存在AB比特碼不匹配的問題，遇到此情況，可與廠家聯系。
參考文獻:
[1] HARRIS 2020 On-line Manual: System Features. [Z] HARRIS Corparation,1998.
[2] IXP Specifications: DTU Configurable Signaling [Z] HARRIS Corparation,1998.
作者簡介：
吳代超(1969 - ),男,湖南平江人,工程師，長期從事售后服務管理、HARRIS設備的維護及技術咨詢。主持和參與多個電力數字程控交換機組網和電力調度網的安裝、調試工作。
