王芝山 李春科 羅振東
隨著有線電視事業的不斷發展，有線電視用數量逐步增多，隨之而來的收費問題就成了一難題。解決這一問題的方法就要靠科學技術，因此有線電視可尋址收費系統應運而生。
1 系統組成及功能
可尋址收費系統由計算機、調制器及尋址分配器組成。系統的核心是對用戶通道的控制，收費者可通過在收費大廳利用計算機對每個用戶建立檔案，包括用戶姓名、電話、地址、編號、交費金額等等資料，按照用戶所在片區進行用戶編碼，根據交費情況對用戶再進行管理，系統組成見圖1。
圖1 系統組成框圖
調制器和計算機通過RS232接口進行聯絡，計算機將數字信息送到調制器，調制器將數字信號進行加密，并載送到112 MHz頻率上，這樣就可以通過有線電視網絡，將計算機輸出的控制信號傳送到可尋址用戶分配器或可尋址用戶放大器上而達到控制目的。
2 系統技術原理
前端設備為一臺電腦和調制器。用戶端有可尋址用戶分配器，可尋址用戶放大器。硬件設備簡單，易安裝。
2．1 調制器
調制器的原理圖如圖2所示。它有三個基準源：12．35 MHz，12．65 MHz，112 MHz振蕩器。前兩組振蕩器為基本的晶體振蕩器。112 MHz頻率較高，對中心頻率要求較嚴，所以采用了圖3所示鎖相環振蕩電路；因12．35 MHz和12．65 MHz的中心頻率為12．5 MHz，所以選擇12．5 MHz窄帶濾波器對調制的控制信號進行濾波，通常計算機與控制前端間的連接線較長，所以就需要用施密特觸發器進行整形，以保證可靠性；再一點就是因各有線電視臺的無源混合器需要的輸入電平各不相同，一般為90～110 dB，所以此電路中加一組0～20 dB的衰減器，以保證各電視臺的需要。
圖2 調制器原理圖
圖3 112MHz穩頻振蕩電路
2．2 尋址分配器及用戶放大器原理（圖4）
有線電視信號首先進入定向耦合器，從分支輸出端進入112 MHz帶通以便濾掉其余的頻率信號，只允許載有控制信號的112 MHz通過；解調器芯片外圍電路主要由三部分組成：①122．7 MHz的本機振蕩信號；②10．7 MHz的帶通濾波器；③10．7 MHz的振蕩器。解調器解調出的數字信號經電平轉換電路（12 V→5 V）進入單片機，為保證單片機可靠工作，該系統每個單片機都配了一個“看門狗”電路解調出的數字信號進入單片機后，單片機進行計算，然后將計算結果送入數據不揮發靜態RAM（該靜態RAM保證該系統掉電后數據不丟失如DCM0016等），而且經3－8譯碼器（74LS138）進行譯碼，譯碼后74LS138對高頻電子開關進行控制，這樣就達到了對用戶端進行控制的目的。也就完成了計算機對用戶的收費管理。

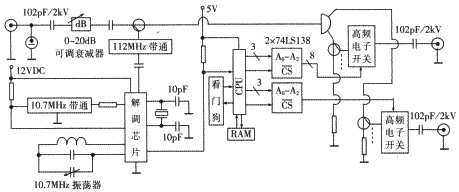

圖4 尋址分配及用戶放大器原理圖
作者單位：河北 承德有線電視臺 郵編：067000
