二、系統組成
MOLENE PON系統同樣由光纖線路終端OLT、光纖網絡單元ONU設備、無源分光器、SGM網管系統組成。
1. 交換機側光纖線路終端（OLT）透明傳輸最多16個2.048Mit/ｓ，符合G .703標準。采用19寸子架（模塊式結構），最大可提供8個V24/V28或V11接口，本工程設計6個可用V24/V28接口。每個OLT最多可接8個ONU光接點。本工程暫時設計為5個ONU光接點。
2. 用戶側光纖網絡單元（ONU）根據不同的要求配置，最多可提供16個E1，本工程采用2個E1。
三、系統應用
MOLENE PON系統是一個開放的透明支線網傳輸平臺，任何廠家的基于2Mbit/s、G .703接口的任何業務，均能在網上傳輸分配。
在城市接入網中，連接商業用戶及住宅用戶的業務復用設備，包括：交換機遠端模塊、V5接口的接入網用戶設備（ONU）、PABX中繼、租用線復用器、LAN網關等，用于FTTC、FTTB、FTTZ光纖支線工程。可以構成具有獨立、集中網管的基站光纖傳輸網。由于基站所需2Mbit/s數量較少，點多容量小，基站分散，因此，MOLENE PON網是最佳的選擇。
在專業通信網中，PON完成一點對多點的光纖支線延伸。根據石油系統各氣田的具體情況，對于生產井相對密集的氣田采用MOLENE PON結合多業務復用設備，可實現生產數據、語音、圖像傳輸?shù)榷喾N業務，能達到高效、可靠、低成本的效果。

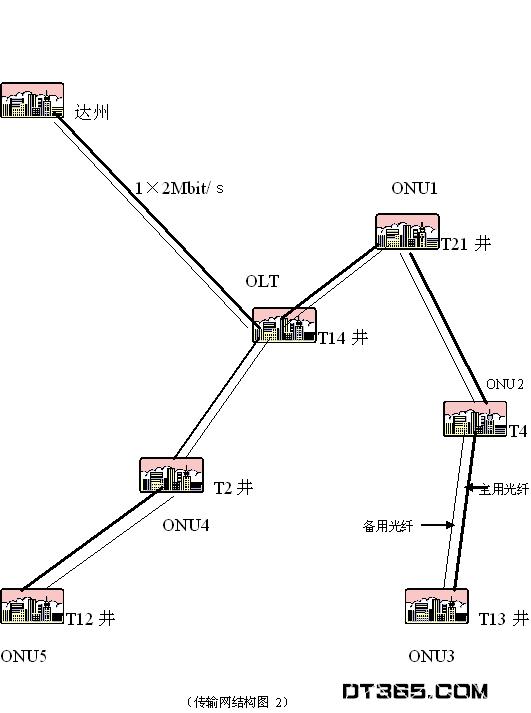

以建成的鐵山氣田通信系統為例，該氣田有6口生產井，每個生產井開通3部生產調度電話，占用3個時隙（FXS×3）。安裝V24/V28數據接口板1塊，解決系統遠程監控的問題，占用1個時隙。根據生產需要安裝V24/V28或V35／Ｖ11接口板1塊，解決數據傳輸或SCDAD自動控制問題，占用1個時隙。這樣每個生產井共占用5個時隙。6個生產井剛好30個時隙，即1個E1（2.048 Mbit/s）。從鐵山T14井至達州（50Kｍ）租用
電信部門1個2Mbit/ｓ數字電路，其傳輸帶寬剛好能夠滿足整個氣田各生產井的通信需求。既節約了工程投資和生產成本，又避免了傳輸帶寬的浪費。因此MOLENE PON無源光纖網絡技術是很好的選擇。
專網通信主要解決生產企業生產調度，企業管理，天然氣輸送過程中的自動控制、通信聯絡問題，一般沒有商務運營。對于MOLENE PON無源光纖網絡系統內部多余的傳輸帶寬還可以解決井站職工收視廣播電視節目的問題，為CATV有線電視信號傳輸提供傳輸通道，豐富井站職工的文化生活。
四、系統的主要特點
1. 無源光網絡為純介質網，網絡對業務透明傳輸，帶寬不受限制，易于升級擴容，有利于未來新業務的接入，便于向?qū)拵ON網（ATM PON）過渡，APON網可為用戶提供多媒體傳輸平臺或引入波分復用（WDM）技術擴展業務。
2. PON網一般采用星形/樹形分支結構，便于構建靈活的光傳輸網絡，用戶可共享光纖和OLT光收發設備，經濟性好，適應性強，系統可靠性高。
3. 網絡外部現場沒有有源電子設備，因而基本不需要維護，設備無需特制的機箱，減少了雷電危害和電磁干擾，提高了網絡的可靠性。由于采用了無源的光功率分配器，使功率降低，因此適合短距離使用（一般在20公里內）。
4. 可靈活配置接入1至16個E1，并可增加V24/V28或V11接口。
5. 需要時可配置光鏈路備份、2Mbit/ｓ電接口備份，進行綜合保護。
6. 下行方向的傳輸過程是：OLT送至ONU的信息通過時分復用（TDM）的方式組成復幀在光纖中傳輸，再通過無源光分路器以廣播式送至每個ONU。ONU接收到下行信號后取出屬于自己的那部分
信息；上行方向的傳輸過程是：ONU至OLT的上行信號主要采用時分多址（TDMA）、或碼分多址（CDMA）、波分多址（WDMA）及空分多址（SDMA）等多址接入方式。由于各ONU與OLT的距離不同，因此要對ONU進行測距以防止各ONU的上行信號的碰撞。但本系統具有復雜準確的測距功能和先進的遠端光功率控制能力。
7. 功能完善的網管系統能對一個或多個系統進行集中監視管理。直觀的圖形化界面網絡管理系統可完成：配置管理（設備清單、方框圖、創建鏈路等）；故障管理（查看告警
信息、重新配置等）；性能管理（傳輸質量的測量、性能描述等）；安全管理（接入等級的管理、口令等）。
8. 復接2Mbit/ｓ和V24/V28或V11接口信號。兩種時鐘源同步：外同步時鐘信號和OLT的2Mbit/ｓ輸入信號。在無外部時鐘源時，使用局端OLT的內部振蕩器時鐘源。
五、SGM網管系統
SGM是MOLENE PON無源光纖網絡設備的管理系統，一般有本地工作站（SEL）、遠距工作站（SID）、本地分站（PEL）和遠距監視站（SSD）四種類型的工作站組成，能夠靈活地運行和管理整個PON支線網平臺。
1. SGM管理的資源和對象：
光路；
局端設備（OLT）到 遠端設備（ONU）互連的所有對象；
局端（OLT）和遠端（ONU）的設備、板卡和接口；
2M備用模塊，外部同步模塊；
鏈路（2M、V11、管理通道等）
SGM通過一個圖形化的用戶友好人機界面，可以方便地輸入網絡資源配置情況和控制管理命令，它兼容WINDOWS人機接口習慣用法，包括：鼠標、鍵盤、菜單、子菜單、對話盒、圖形窗口、事件窗口等。
2. 配置管理
管理方式主要有在線和記錄配置兩種。
在線配置可以使用戶能夠管理和修改網絡資源及其分配，連續的監視網絡和資源的運行情況，核對管理系統和有效設備之間的一致性，恢復有關對象的
信息，并給用戶提供服務。
記錄配置主要用于培訓，網絡擴容升級方案以及緊急備用方案，用戶建立記錄配置能夠?qū)①Y源分配給光纖通路構成一個配置表，并存儲在數據庫。
3. 性能管理
性能管理使用戶可以在使用中測試光路的傳輸質量，包括；誤碼秒（SAE），嚴重誤碼秒（SGE），降級分（MD），不可用時間（TI）。
用戶還可以進行瞬時單個測量記數，也可以按某個時段進行系列統計測量。性能管理還能夠使用戶在故障發生前就能夠提前檢查出故障隱患，并進行排除。
4. 故障管理
為了預防故障發生，便于查找故障源，執行必要的保護操作，故障管理能在網絡運行狀態下操作，在設備工作狀態下進行維護，大量減輕維護人員的勞動強度和節省維護費用，提高設備運轉的可靠性。
故障管理對告警和事件的故障的監測可以實時顯示出來，并記入日志記錄。
網絡設備根據故障檢測能夠進行自動切換：備用的ONU、光路、2M鏈路等。
用戶也可以人工控制、處理。對光路、2M鏈路 、ONU進行人工切換；對ONU進行重置；對2M鏈路及V11通路環回測試，以及對印制板卡測試，連接測試等。并且可以對不同的使用人員設置不同等級的使用權限。
六、 總結
由此，MOLENE PON無源光纖網絡傳輸技術是一種新型的基于無源光纖網絡（PON）的2Mbit/ｓ接入分配系統。特別適用于中小容量的用戶接入支線網。據了解，無源光網絡在我國，在亞太地區正在迅猛發展。特別是在日本，用戶已達幾十萬戶。同時，MOLENE PON網絡也是實現光纖到大樓（FTTB），光纖到路邊（FTTC），光纖到小區（FTTZ）以及光纖到鄉村（FTTR）接入網經濟實惠的基本支線傳輸網。它結合多業務復接設備，能夠優化光纖網絡結構，滿足基層站點話路、數據、圖像、會議電視、自動控制、遠程監控等多種業務的綜合要求。
目前，PON的發展已進入大容量、多業務、高速率階段，其發展過程走過了PON—APON（網絡）—EPON（以太網）—GPON（吉比網）階段，而PON已逐漸趨于淘汰，但從鐵山氣田無源光纖傳輸網的建設實踐看，MOLENE PON系統非常適合石油系統建設專用通信網的需求，特別是整裝氣田的通信網建設。MOLENE PON無源光纖網絡技術2Mbit/s接入分配系統為小容量，短距離的專業網，十分經濟、可靠，因此是石油
專網通信面向未來的新技術，是延伸和優化光纖網絡結構的基本手段。
