黃 慶
摘要：介紹了900 MHz無中心多信道選址移動通信系統的主要特點，對無中心系統的電臺呼號編碼及設置方法進行了說明，并對無中心對講機的主要技術指標及測試方法進行了介紹，最后闡述了無
中心系統的監控方式。
關鍵詞 無中心系統 電臺呼號編碼 監控
1.無中心多信道選址移動通信系統簡介
無中心多信道選址移動通信系統是一種不采用交換控制中心的集中控制，而由各移動臺或固定臺分別設定無線通信鏈路的分散控制方式的自集群系統。其主要特點有:無中心組網、數字選呼自動接續多址用戶、多信道共用自動選取空閑頻率等。900 MHz無中心系統的電臺可自動選擇使用915 MHz～917 MHz頻段內的各個信道，各地?zé)o線電管理機構在審批用戶申請?jiān)O(shè)臺時，直接為用戶指配電臺呼號編碼，無需再指配頻率。
2.對電臺呼號編碼的說明
900 MHz無中心系統的電臺呼號編碼，由兩個英文字母和緊接字母的六位數字組成，如BA-2-54321。前兩位字母為識別碼，如遼寧省的識別碼為BA;第三位數字表示區域，稱為區域碼，其范圍為0～F，可分為16個區域，由省級無線電管理機構自行規劃和分配，如大連市的區域碼是2。第四位至第八位的5位數字表示電臺地址碼，范圍為00000～99999，共十萬個。區域碼加上電臺地址碼統稱為用戶地址碼。識別碼加上用戶地址碼構成了用戶電臺呼號編碼（如表1所示）。
電臺地址碼分為單呼號碼和組呼（群呼、網呼）號碼兩大部分，這兩部分號碼被分別設定在電臺存貯器的兩個不同的區域內。組呼（群呼、網呼）號碼的范圍從00001～10000;單呼號碼的范圍從10001～99999。呼號的類型可用代號來表示:單呼號為ID1，組呼號為ID2，群呼號為ID3，網呼號為ID4。

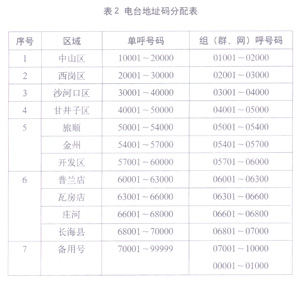

對900 MHz無中心系統的管理，主要是對電臺呼號編碼的管理，包括電臺地址碼的編制分配以及對具體電臺呼號的指配。根據信無函[2005]53號文的規定，各地?zé)o線電管理機構可根據本地實際情況自行分配電臺地址碼，指配電臺呼號。為了便于對電臺呼號的識別和管理，在實際工作中，我們按照本地行政區劃的特點，對電臺地址碼進行了細分。下面以遼寧省大連市為例，介紹電臺地址碼的具體分配方案（見表2）。

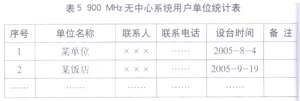

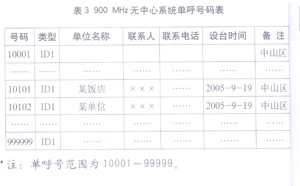

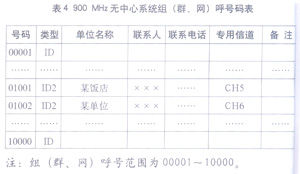

對900 MHz無中心系統的用戶電臺呼號進行管理，主要是對單呼號、組（群、網）呼號以及用戶單位信息的管理，這些工作可通過運用以下三張表格來完成:900 MHz無中心系統單呼號碼表，組（群、網）呼號碼表，用戶單位統計表（見表3、表4、表5）。例如，大連某飯店申請30個單呼號碼、1個組呼號碼，我們?yōu)槠渲概涞膯魏籼?hào)碼范圍為10101～10130，組呼號碼為01001，并為組呼號碼設定專用信道Ch5。
3.無中心對講機的電臺呼號編碼設置方法
下面以三威公司V9型無中心對講機為例，介紹電臺呼號編碼的設置方法。
三威公司V9型對講機的電臺呼號編碼是通過設置發射鍵、功能鍵和數字鍵完成的，具體步驟如下:
�。�1）按住發射鍵同時開機，進入編程狀態;
（2）設置識別碼及區域碼P1、P2、P3，和本電臺地址碼及呼叫權限;
�。�3） 設置組呼號、群呼號及網呼號地址碼及呼叫權限;
�。�4）設置組呼、群呼、網呼所對應的信道號，以及是否只啟用單呼功能;
�。�5）按功能鍵退出編程狀態，關機。
4.900 MHz無中心系統的主要技術指標和檢測
900 MHz無中心系統的主要技術指標如下:
�。�1）頻率范圍:915.0125 MHz～916.9875 MHz。
�。�2）發射功率:手持臺≤3W，車(船)載臺≤5W。
�。�3）信道間隔:25 kHz或12.5 kHz。
�。�4）頻率容限:手持臺±5 ppm，車(船)載臺±3 ppm。
�。�5）雜散發射功率:手持臺≤7.5 μW，車(船)載臺≤5μW。
無中心對講機的檢測方法與專業調頻機檢測方法基本相同。如可用綜合測試儀對發射功率和頻率容限進行測量，用頻譜分析儀對雜散發射功率進行測量等。
5.900 MHz無中心系統的監控
為了加強對900 MHz無中心系統的管理，防止非法用戶使用本系統的頻率，各地?zé)o線電管理機構可以建立相應的無中心網監控系統。
監控系統按監控方式可分為人工監控及自動監控兩種。人工監控的設備由無中心系統監控臺、天饋線及電源組成；自動監控則是使用計算機和控制軟件，通過串行接口對人工監控設備進行自動控制和數據統計分析。
自動監控原理是:在監控系統覆蓋區域內，當用戶發出呼叫時，無中心系統監控臺即通過天饋線接收到控制信道（CH1）上的信令信號，經監測接收機解調器解調出相應的數字信令，并送入監控臺單片機，再由單片機經串口送至計算機。通過計算機的專用控制軟件，可將收到的信息顯示到屏幕上并進行存貯，從而完成監測記錄。監測人員可通過計算機鍵盤輸入命令，完成監聽、質詢、發警告音、拆線、空中槍斃和還原等控制功能，也可在監測狀態下輸入特定用戶號，由計算機自動完成跟蹤監聽、警告、拆線等功能。
監測數據存入數據庫后，可用數據處理程序?qū)ζ溥M(jìn)行統計分析，并按用戶要求生成特定格式的文件。內容可包括:電臺每天的主呼、被呼情況，各信道每天被占用的情況，每天有多少用戶發出呼叫及各自呼叫的次數，每天有多少用戶接收到呼叫及各自收到的次數，每天在各時間段上呼叫的次數（即時間分布情況）。這樣就可對各種統計數據進行有效的管理，并便于打印分析。
結束語
900 MHz無中心多信道選址移動通信系統是我國專業移動通信的重要組成部分。進一步推廣應用900 MHz無中心系統對整治我國對講機市場，有效利用頻譜資源，滿足不同層次用戶的需求具有現實意義。我們應當加強對900 MHz無中心系統的管理，促使我國無中心系統的推廣應用邁上新的臺階。
