一、前言
在手機業界有這么一個說法：“去年是拍照年，今年是音樂年，明年是電視年�！�移動電視目前已成為手機產業的熱門話題。根據歐洲、美國和日本對下一代通信業務的調查顯示，用戶對手機電視業務非常有興趣，有40-60%的用戶希望可以在手機上收看電視，愿意每個月支付10歐元。到2008年，全球?qū)⒂写蠹s2億用戶使用此項服務，而亞洲將成為手機電視最流行的地區。
本文將介紹手機電視的相關技術，同時也將探討手機電視的一些解決方案。
二、手機電視面臨的問題
1.惡劣的無線接收環境

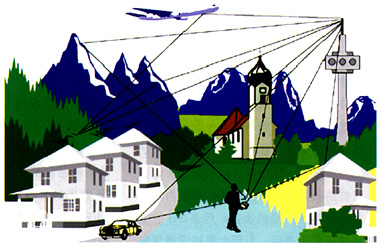

無線接收環境帶來了多徑問題，接收信號是來自不同路徑的發射信號的矢量疊加。不同的路徑引入了不同的延遲和相位，如圖1所示。
圖1 無線信道中的多徑傳播
如果信道的延遲擴展大于發送信號的符號周期，信號將產生頻率選擇性衰落并引起符間干擾，導致系統的性能下降。
手機電視業務必須為以不同速率運動的移動用戶提供高質量和可靠的視頻傳輸，包括基本靜止的室內用戶，低速跑動的移動用戶（小于30km/h）和處于高速運動的車輛中的用戶（大于100km/h）。接收方相對于發送方的運動會產生多普勒頻移。此頻移與相對運動的速度成正比，它會導致相鄰載波的干擾，影響載波之間的正交性。系統設計者希望解調器具有較大的多普勒頻移范圍，它是衡量無線電信道時間選擇性的尺度。
2.手機的功耗問題
在手機系統設計中，功耗是設計者最為關心的因素之一。移動電視業務的引入不能以過多地犧牲待機時間為代價，用戶希望一次充電能連續觀看4個小時以上的電視節目。以往的地面數字廣播標準，比如DVB-T，雖然在高速運動下有不錯的接收性能，但并沒有為移動接收的功耗作特別的設計和優化，目前較省電的DVB-T前端也要消耗約300-500mW的功耗，這對手機電池而言，還是不夠經濟。在移動電視業務給手機引入的功耗中，接收前端大約要占到80%的比例，因此，選擇針對功耗專門設計的移動電視標準，設計低功耗的調諧器和解調器，是芯片設計者需要面對和解決的問題。
3.多種標準、多個頻段的問題

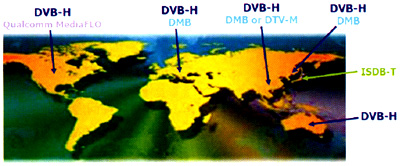

這是個較為復雜的問題，超越了純粹的技術范疇，與數字電視演進的歷史和各國的政策規劃相關。在地面數字電視廣播標準方面，美國和韓國是ATSC標準，日本采用了ISDB-T標準，歐洲和澳洲采用了DVB-T，中國的標準至今尚未確定。在制定移動電視標準時，基于經濟利益和技術延續性方面的考慮，各國也采用了不同的路線，大致的分布如圖2所示。
圖2 全球范圍的移動電視標準的地理分布示意圖
在頻譜方面，主要涉及到四個頻段：VHF III（174-240MHz）、UHF（470-862MHz）和L1（1452-1492MHz）、L2（1660-1685MHz）。各國對手機電視的頻譜規劃也并不統一。
多標準、多頻段會帶來全球漫游的問題，美國的用戶到了日本就可能無法享受到手機電視的服務。要解決這個問題，移動接收的調諧器和解調器，乃至應用處理器必須具備靈活性，支持多種標準和多個頻段，這為芯片廠商帶來了技術上的挑戰。
4.高級的音視頻編碼標準
為了充分利用寶貴的頻譜資源，在有限的帶寬下提供盡可能多的節目頻道，服務提供商必須使用高級的音視頻編碼技術，比如最新的視頻壓縮標準H.264（MPEG-4 Part 10）和音頻編碼標準AAC，其中H.264的壓縮率比MPEG-2高出2-3倍，1Mb/s的圖像數據接近MPEG-2DVD的圖像質量，因此，它是手機電視中最為理想的信源壓縮編碼標準。H.264在結構上還是基于DCT域的運動補償架構，不過相比以往的視頻編碼標準，它采用了更先進的技術，比如具有方向性的幀內預測、基于可變塊的運動分割、基于上下文的二進制算術編碼、環內濾波、基于4×4塊的整數變換、1/4象素精度的運動補償、分層的編碼語法等，這些技術使得H.264具有很高的壓縮效率，在相同的重建圖像質量下，能夠比MPEG-4/H.263節約50%左右的碼率。H.264的碼流結構網絡適應性強，增加了差錯恢復能力，能夠很好地適應IP和無線網絡的應用。
編碼效率極大提高的代價是計算復雜度大大增加，基于軟件的解決方案，其CPU或DSP的主頻將大幅上升，導致功耗增加，縮短了電池的使用時間。基于硬件H.264解碼的SoC芯片，是一個低功耗、高集成度的解決方案。
三、手機電視的標準
1.手機電視的兩種方式
從目前全球范圍內手機電視的業務開展來看，存在兩種最主要的方式：流媒體和廣播。
為了開發手機電視的市場需求，部分電信系統商已經開始在手機上提供電視收視的服務，其中較為知名的有Huchison 3G以及最近的Orange、Vodafone與意大利電信（Telecom ltalia）等。這些服務和傳統電視并不相同，手機通過電信網絡（2.5G/2.75G/3G）連接到媒體服務器，采用點對點流媒體方式播放，而非多點式的廣播。由于這些服務相當容易導入，而且商業模式上比較簡單，容易運作，目前在市場上也取得了一定的成功。事實上，這種方式的頻譜利用率并不高，雖然為網絡營運商帶來不錯的收益，但當3G的使用越來越普遍后，利用大量頻譜提供廉價電視內容的播放將會越來越不經濟，同時對大規模的商業運營在技術上也相當不實際。例如，3G用戶可以使用手機電視參看足球比賽的進球集錦，假設一個基站有能力同時給100個用戶傳輸100kb/s的視頻流，這個視頻流在1000s內通過10000個基站進行傳輸，這時有100萬個用戶購買了這段進球集錦，這樣每個基站必須在16-17min內保持10Mb/s的傳輸數據率，在這段時間內手機電視用戶的需求將耗盡3G網絡的全部資源，導致語音和其它數據業務無法開展。
更有效地提供手機電視業務的方式是通過衛星或地面數字廣播來進行傳輸。根據手機電視業務數據傳送不對稱的特點，在反向信道利用蜂窩網絡可以開展交互式業務，比如網頁瀏覽、短信、彩信、電郵等。利用廣播網絡，避免了點對點單播方式帶來的頻譜利用率較低的瓶頸，能有效地降低大規模商用的成本。在韓國的商業運營和在歐洲、美國等的試運營，都論證了廣播方式在技術上的可行性和商業上的經濟性。但是，由于廣播方式可能同時牽涉到電信運營商和廣播網絡運營商，商業模式上相對復雜，特別是在管制較嚴的國家受政策因素的影響較大，制約較多，給商用運營帶來一定的難度。
2.廣播方式的幾種標準
a.歐洲的DVB-H標準
DVB-H標準是歐洲的DVB組織推出的面向手機等小型移動終端設備的移動數字電視傳輸標準。DVB-H是建立在DVB和DVB-T兩個標準之上的標準。它的系統前端由DVB-H封裝機和DVB-H調制器構成，DVB-H封裝機負責將IP數據封裝成MPEG-2系統傳輸流，DVB-H調制器負責信道編碼和調制；系統終端由DVB-H解調器和DVB-H終端構成，DVB-H解調器負責信道解調、解碼，DVB-H終端負責相關業務顯示、處理。為了滿足手機電視的業務要求，DVB-H傳輸系統具有以下的技術特點：

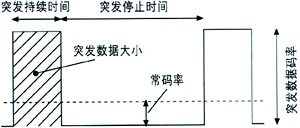

（1）為提高電池的使用時間，采用了時間分片（Time Slicing）的技術，利用數據突發傳輸和緩沖的方法，終端周期地關掉一部分接收電路，可以節省多達90%的功耗，DVB-H的數據突發傳輸和緩沖見圖3：
圖3 DVB-H的數據突發傳輸和緩沖
�。�2）支持漫游，漫游時仍能非常順利地接收DVB-H業務；
�。�3）使用了多負荷封裝和前向糾錯編碼的技術，使系統具有很強的抗干擾能力；
�。�4）除了2K和8K模式，增加了4K模式，在移動接收和建網成本之間進行平衡；
�。�5）系統能提供足夠的靈活性以滿足不同傳輸帶寬和信道帶寬應用。
b.韓國的T-DMB標準
T-DMB是韓國推出的地面數字多媒體廣播系統，從嚴格意義上講，仍然是歐洲的國家標準。該標準建立在歐洲廠商開發的尤里卡147數字音頻廣播（DAB）系統的基礎上，在技術上作了一些修改，以便向手機、PDA和其它便攜設備播送空中數字電視節目。
T-DMB系統包括1個DMB監視系統、2個視頻編碼器、視頻網關和多路復用器，可以提供靈活的服務，包括視／音頻廣播、單獨的交通／新聞／天氣頻道。T-DMB利用ITU-T H.264對視頻進行編碼，利用MPEG-4 BSAC對音頻進行編碼，然后利用MPEG-4同步層和MPEG-2傳輸流對視頻、音頻以及數據進行處理，某些基本的模塊，比如前向糾錯編碼和調制等，與DVB-H相似。
T-DMB在韓國已經步入商用階段。2005年3月，韓國已向T-DMB廣播運營商發放了許可證。同期，歐洲的DVB-H標準剛剛開始進行商用試驗。
c.高通的MediaFLO標準
高通公司于2005年推出了MediaFLO標準，這是手機電視標準中唯一的私有標準。據BDA分析師稱，從純技術角度看，MediaFLO是專門為手機電視開發的系統，在系統和終端表現上都優于T-DMB和DVB-H，比如頻道切換時間和相同頻帶可容納的頻道數。但T-DMB和DVB-H現在的商用成熟度領先于MediaFLO，MediaFLO還缺乏成熟的產品，加之T-DMB和DVB-H是開放的標準，支持的廠商眾多，而專利費等因素有可能會制約MediaFLO產業鏈的發展。
d.小結
這三種標準的未來發展將主要取決于廠商的推廣策略以及各自商用試驗的進展。這三種技術的比較如表所示。
表 三種標準的技術比較
|
類別 |
T-DMB |
DVB-H |
MediaFLO |
|
系統 |
DAB（Eureka-147） |
DVB-T |
—— |
|
帶寬 |
1.536MHz |
5MHz，6MHz，7MHz，8MHz |
6MHz（可用5MHz，7MHz，8MHz） |
|
頻道數量 |
每信道1個視頻和2-3個音頻頻道 |
最多30個視頻和15個音頻以及短格式視頻片段 |
40個視頻和10個音頻以及40個短格式視頻片段 |
|
頻譜 |
韓國VHF 174-240MHz/歐洲Band III 200MHz L-Band 1.4GHz |
歐洲UHF 美國L-Band 1.6GHz |
美國UHF 716-722MHz |
|
傳送技術 |
OFDM（4K模式） |
OFDM（2K、4K、8K模式） |
OFDM（4K模式） |
|
視頻編碼 |
H.264 |
歐洲H.264/美國WMV9 |
H.264 |
|
音頻編碼 |
韓國BASC/歐洲AAC+ |
歐洲ACC+/美國WMA9 |
AAC+ |
|
多路傳送 |
MPEG-2TS/MPEG-4SL |
MPEG-2TS |
MPEG-2TS/超幀 |
|
視頻格式 |
CIF 30f/s |
QVGA 30f/s |
QVGA 30f/s |
四、頻譜問題
目前，UHF頻段主要由模擬電視和數字電視所使用。在很多國家，一些專家認為應該將模擬電視的頻段拿出來用于發展數字電視。
在大多數國家，L波段用于DAB和衛星傳輸。但是，DAB在很多國家并沒有取得成功，發射裝置通常被關掉了。因此，在L波段有多達24MHz的頻率可以馬上投入手機電視的使用。例如，在美國，Crown Castle公司用1670-1675MHz的頻段來開展DVB-H的手機電視業務。
一般會認為，L波段的頻率較高，因此信號的衰減也較大。由此得出的結論是L波段的網絡成本較高，因為發射器之間的距離需要更近，所以需要更多的發射器。然而，這并沒有考慮到接收器的實現問題。
UHF的主要問題是接收天線的尺寸。好的UHF天線需要10-20cm長，但是絕大多數的手機電視接收天線只有幾厘米長，與最優尺寸的UHF天線相比，這會帶來7-10dB的損失。
一般來說，空中的信號衰減可以用20log（f）來表示，這意味著在給定距離的條件下，L波段相比UHF波段大概有8dB的損失，這跟由于UHF天線尺寸的限制而造成的損失基本相互抵消了。從這個意義上，用L波段來開展手機電視業務，與UHF波段相比，整個系統的信號傳輸性能并沒有明顯的下降。
加之UHF V（598-862MHz）接近GSM 900頻段，會對GSM的無線接收造成影響。因此，在手機電視的接收端，需要設計一個GSM濾波器，除去這方面的影響，這會對調諧器的設計帶來一定的難度。
根據以上的分析，用L波段來開展手機電視業務，無論從頻率規劃，還是從接收技術而言，都是可行性較高的方案。
五、解決方案

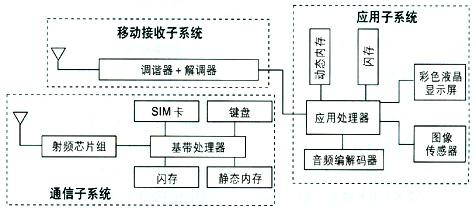

圖4為具有接收移動電視廣播功能的手機架構。該架構由三個主要的子系統構成：通信子系統、應用子系統和移動接收子系統。我們將重點討論關于移動接收和應用子系統相關的解決方案。
圖4 具備接收移動電視廣播功能的手機架構
移動接收子系統主要由接收天線、調諧器和解調器組成。這里不討論接收天線。調諧和解調有兩種方案：一種是兩者是分離芯片，另一種是單芯片集成。
在早期，為了迅速推出方案，搶占市場，一些廠商選擇了分離方案。Freescale提供射頻調諧器，分別是針對UHF頻段（430～862MHz）的MC44CD0I/02和針對美國L波段（1.67GHz）的MC44CD03，再配上DiBcom公司的DIB7000-H芯片，它是全球首先量產、支持DVB-H移動接收規格的解調器。
Microtune公司也推出了分離方案。它的雙波段DVB-H調諧器芯片MT2260，采用集成設計，無需外部低噪聲放大器（LNA）或平衡/不平衡變壓器，在觀看模式下的典型功耗為20-40mW。MT2260目前可接收到的頻段為美國的L波段和歐洲的UHF頻段（470-890MHz）。
TI則采用了集成方案。它的Hollywood單芯片解決方案是業界首款采用標準90nm數字工藝、將移動電視調諧器與解調器集成的芯片。其中，DTV1000和DTV1001是Hollywood單芯片系列的首批產品，支持開放的業界標準，包括應用于歐洲、美國及部分亞洲地區的DVB-H及應用于日本的ISDB-T，另外，均具備可連接至TI OMAP系列應用處理器的接口。
以色列公司Siano Mobile的SMS1000屬于集成方案，包括SMS1001調諧器和SMS1002解調器芯片。SMS1000支持多種標準（DVB-H、DVB-T、T-DMB、DAB、EPM-DAB）和多個波段（VHFIII、UHF、L1、L2），提供了SPI、SDIO、USB 2.0、GSP接口。
Philips采取了折中的SiP方案。Philips的BGT210和BGT211是低功率DVB-H前端芯片，BGT210服務歐洲市場，BGT211服務美國市場。芯片包含一片電視調諧器（TDA18281/2）、可編程通道解碼器/解調器（TDA10105）、源解碼器和完整的用于DVB-H傳輸控制、文件傳送和實時A/V傳送的軟件包。
Samsung的DVB-H前端芯片組帶有Zero-IF（中頻）CMOS RF調諧器（S5M8600），以及符合DVB-H/T標準的信道解碼器（S3C4F10）、CPU和內置式存儲器，它的應用子系統也比較有特點，采用了SC32442應用處理器加上SA3A480 H.264解碼器的雙芯片方案。
中國大陸的IC公司還沒有推出手機電視移動接收的芯片。在應用處理器方面，上海杰得微電子的Z228芯片已經量產，采用TSMC 130納米工藝，包含266MHz的ARM926EJ內核和全硬件全雙工的MPEG-4 VGA編解碼器。杰得也將針對移動電視市場，推出支持H.264解碼的應用處理器。
六、結束語
手機電視作為3G的補充，將會成為運營商一個非常重要的增值業務。技術瓶頸的解決將促進手機電視的普及。目前，已有眾多芯片廠商推出支持DVB-H、T-DMB、ISDB-T和MediaFLO等標準的移動接收芯片，一些多媒體SoC廠商推出支持高級音視頻格式的應用處理器，這將推動產業鏈的成熟，降低終端的成本，為手機電視的大規模商用創造有利條件。 |
