網絡穩定，需要對布線進行有效管理 |
|
[ 通信界 / it168 / m.k-94.cn / 2006/8/9 22:23:51 ] |
|
|
|
| |
綜合布線是企業網絡的基礎設施，是網絡的神經系統。它承擔著語音、數據、圖像等系統信號的傳輸通道。現代網絡建設的思想是：模塊化、開放性、靈活性、可擴展，纜線的用途、信號的路徑可隨需而變，以適應設備、人員、部門在企業內的變動。這些得益于綜合布線系統在規劃建設時為這些便利就做好考慮。隨著布線系統的使用、網絡的發展，用戶要根據需要對纜線移動、添加、改動，這時就需要在設備間（主機房）及配線間（樓層分機房）的配線架進行跳線，而眾多的纜線若沒有一個合理的管理體系將很難辦。所以，一個企業局域網絡要能很好的運行，則必須有一個能高效管理的機制，使得企業網絡在配置、增減、改動、維護等日常網管中有據可查。那么布線管理的范圍是哪些呢？
配線管理的范圍
配線管理是針對配線間、工作區的配線架、線纜、跳線、信息插座等設施，按照一定的約定規則進行標識并記錄而形成文檔，為用戶進行網絡系統的維護、管理提供方便。布線管理的過程貫穿著企業網絡的設計、施工、竣工交付等，每一步都很重要。有效管理的要求是：數據準確，記錄良好，這個要求很重要，隨著線纜的增多，工程的進行，若工作不細致而有疏漏，那將會帶來很大的麻煩。
有效管理的主要手段就是標識，我們要標識線路經過的所有環節。這里的線路指的是工作區中的信息插座中水平線纜的線頭、信息面板的插孔；配線架上的線頭、配線架上的模塊、配線架前面的插孔、跳線的兩端線頭。標識的方法就是以字母和數字的組合對唯一的線路進行標志，字母代表著線路擔負的用途，數字代表著樓號、樓層號及信息點號。并在工程的進行過程中不斷的在實物上做標志以示記錄。工程中的記錄很重要，特別是放線的時候，稍有疏漏，就不知線股中哪個線頭是幾號線。
配線管理的重要幾個階段
配線管理經歷以下三個重要階段：設計階段；施工階段；竣工階段；配置維護階段。下面分別講述：
一．設計階段

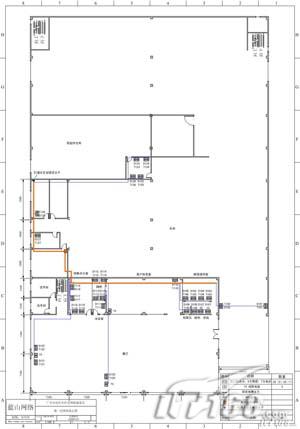

這個階段要與用戶進行有效溝通，確定每個工作區的信號數量及位置，制作出工程的CAD平面圖，并在平面圖上對每一個信息進行編號。圖上就明確標志了各個信息點的“名稱”。如：D101、T101，D就是DATA的頭字母，T是TELEPHONE的頭字母，101的第一個1是第一層，01代表第一號信息點，D101合起來就是“1層01號數據點”，T101合起來就是“1層01號語音點”。由于采用數據、語音雙備份水平布系統，因此編號都是成對出現。關于編號，我還有一點要說明，有些有關這方面的文章建議要加上第幾棟樓，第幾號房間，第幾號機柜，第幾號配線架，筆者認為這太過于復雜，會出現認讀困難，沒有必要，大概這樣的編號也沒有在平面圖上反映，因此需要這么“詳細”。這將使編號過長，而在配線架上實際標志出現困難。
圖1
在圖上的編排也要有一定的“順序”，一個工作區的的編號就是一個號碼段，相臨工作區的編號一定要銜接。
信息點的編號代表著一條信息路徑的編號，貫穿著水平布線系統的始終，包括：信息面板；信息插座里的線頭；對應的配線架上的線頭；配線架上的信息模塊；配線架面板上的插孔全部需要將這個信息點的編號標志上去。
二．施工階段
施工階段是對信息點編號的具體實施，主要工作包括：放線時標志，理線時標志，打線時標志。要求做到：按平面圖標志準確，步步為營，連續不斷。
網絡工程中在布好線槽后就是放線，也就是水平布線系統的放線，放線是一般是從中間向信息點和配線間兩頭放。這時就需要按一個信息點一根雙絞線，先用油性筆在線頭上寫上D101、T101等信息點的編號，一對一對往信息點放，并在雙絞線的紙箱上記下正在放的線的編號，然后估算出到配線間的線的量，剪斷并將記在紙箱上的編號寫在剪斷的線頭上。依此類推，這樣放完所有信息點后，將所有通信配線間的線頭成一股，一次性放往配線間。
上述工作做完后，就是要在配線間“理線”，之所在要理線，是因?yàn)榈脚渚�間這段我們是估算的，因此還要剪掉過長的線頭，這時邊剪還要邊把編號移記過來。這一步最容易不記移，結果容易出錯。
接下來就是開始打線，打線時一般還要對線頭進行進一步的修剪，以使到達信息面板和RJ45配線架的線頭達到合適的長度，不要使線頭過長。經過這步修剪后就可以在線頭上標志上最終的編號了。有條件的可以用標識打印機打印這些編號的標簽并貼到線頭上、信息面板上、配線架模塊上、配線架插孔上。沒有條件的依然用油性筆在線頭上寫，在信息面板和配線架廠家提供的插入式標簽上寫。（圖2）
三．竣工階段
竣工階段還要完善平面圖的內容，甚至信息點的編號，因?yàn)樵趯?shí)際工程中會對原先的設計圖紙進行改動，竣工以后要以施工工程手上的修改圖紙為準做出竣工圖紙。這是交付給用戶的最終版平面圖，這個最終版的平面圖上的信息點編號一定是完工后的真實編號，是將來網管的主要依據之一。除了竣工平面圖，我們還可以再制作一個完整的信息點的列表，在這個列表上標明信息點所處位置、信息點編號、還可預留出多個空列以方便將來網管人員填上信息點的IP地址、網關號、子網掩碼、MAC地址、所屬VLAN等等內容。
四．配置維護階段
配置維護階段是網絡交付用戶以后，網絡管理員接手網絡進行配置維護的階段。網絡管理員將根據本單位的實際需要進行對不同的信息點進行功能的分類，通過跳線在RJ45配線架和交換機或語音跳線架之間進行跳接，以實現網絡的真正連通。
綜合布線系統的最大特性就是利用同一接口和同一種傳輸介質，讓各種不同信息在上面?zhèn)鬏�，同時利用配線跳接方式，來靈活控制每個桌面信息點的應用功能。配線架作為綜合布線系統的核心產品，起著傳輸信號的靈活轉接、靈活分配以及綜合統一管理的作用，又因?yàn)榫C合布線系統的最大特性就是利用同一接口和同一種傳輸介質，讓各種不同信息在上面?zhèn)鬏�，而這一特性的實現主要通過連接不同信息的配線架之間的跳接來完成的。所以一個網絡在建成后，對網絡線路的管理只能也只需要通過配線架來進行，水平布線線路的用途可以隨需而變。網絡管理員將根據工作區中信息點的用途，是用作語音還是用作數據，通過語音跳線與110語音跳線架上來端接來自電話主機房的多對數語音線纜，或用數據跳線與指定的交換機端口接通。
所以配線架上一個良好的、準確無誤的編碼系統對此時的配線工作是多么重要。還有一點是對跳線的管理，在配線架上用的跳線在使用時也要按它跳線的相應編碼在線的兩頭標志編號，使接在交換機上線頭一目了然。另外，對跳線的選擇我們應采用市場上出售的工廠化生的五顏六色的跳線，這樣可以按工作組的不同用不同顏色的跳線進行區分，使對配線的管理更多了一層真觀性。
總結：
本文對網絡工程及網管過程中對配線管理容易忽視的環節進行了歸納總結，希望我們?cè)谙嚓P(guān)工程和維護工作中能引起足夠重視。對線路的編號就如同給線路辦理“身份證號”，沒有編號，眾多的線路將是雜亂無章的；有了編號，但編號缺失遺漏同樣是管理的災難。有了貫穿始終編號，管理和維護將變得輕松。配線架上和布線平面圖的準確無誤的編號是網管人員對網絡線路管理信息點的查詢的有利武器。 |
