周士躍，王勁松，金小達
（江蘇省鹽城供電公司電網調度通信中心，江蘇省 鹽城市 224002）
摘 要：隨著信息技術和網絡技術在電力生產中的應用，在變電站與調度自動化系統間傳輸數據已經實現，同時調度自動化系統與電力生產中其它系統間也進行了互聯，因此調度實時系統和變電站計算機網絡的安全問題也越來越引起人們的關注。文中結合鹽城電網的實際情況，提出了相應的系統安全策略和信息安全策略，重點介紹了調度主站系統和變電站的網絡安全技術：防火墻技術、多層次防護策略、入侵檢測系統。
關鍵詞：調度自動化系統；變電站自動化系統；網絡安全；多層次防護策略；防火墻；入侵檢測系統
1 引言 隨著近幾年國家對電力工業投資的不斷增長，電力通信網絡也取得了長足的發展，電力調度四級數據網建設和變電站網絡傳輸通信協議（IEC 60870-5-104）的推廣應用，使得實時數據網絡的規模越來越大。一個地市級供電公司的調度自動化系統（Dispatching Automation System，DAS）中就包括以下系統：DMIS（調度管理信息系統）、基于MIS的WEB服務系統、配網自動化（DA）系統、負荷預報系統、負荷控制中心系統、省市三級數據網系統（通信規約采用Tase2.0）、市縣四級數據網系統等。隨著IEC 60870-5-104規約的推廣應用，變電站與主站間也采用了網絡互聯。由于網絡技術的普及，以及變電站控制系統大部份為Windows操作系統，使得系統和變電站極易成為網絡黑客和破壞分子的攻擊對象，甚至有可能導致一次系統的振蕩和大范圍停電事故，造成極大的經濟損失，嚴重損害社會效益。為了探索電力工業網絡安全和信息安全問題，本文以鹽城電網實際系統為例，分析了數據實時網絡的安全和風險，并提出了相應的措施。
2 鹽城調度實時網絡現狀

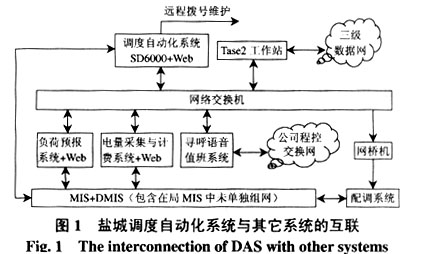

圖1為鹽城DAS與其它系統間互聯的示意圖。
由圖1可見，調度自動化系統（DAS）與多個系統間以直接或間接方式互聯，彼此之間缺少必要的安全隔離措施。由于調度多種業務需要分別訪問實時系統和MIS，而DMIS與MIS尚未分離，致使調度端系統易受外網黑客和蓄意破壞者和病毒的攻擊。同時，電力調度的自動化系統管理人員和其它系統維護人員對計算機網絡安全和信息安全的意識不強，缺乏系統的安全口令管理和關鍵信息加密傳輸，自動化系統內部還有遠程撥號這種安全檢查較弱的入口，使系統的網絡安全和信息安全得不到有效保護。

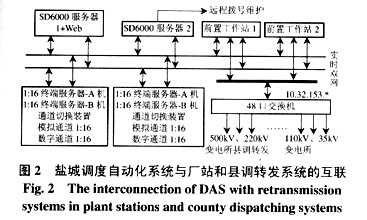

圖2為鹽城DAS與廠站和縣調轉發系統的互聯的示意圖。
中國加入WTO后，與國際接軌是必然趨勢，遠動傳輸規約也從原來使用的非國際標準的CDT和N4F向國際標準IEC60870-5-101（專線傳輸）和IEC60870-5-104（網絡傳輸）轉變。而且隨著通信網絡的健全，IEC60870-5-104將是遠動傳輸?shù)闹饕?guī)約。如圖2所示，變電站在調度端通過交換機構成了一個互聯互通的網絡，同時由于變電站系統大多是Windows操作系統，若有一個站點被病毒或入侵者控制，則會影響到所有站點的正常運行，對變電站和電網的正常運行構成極大的威脅。

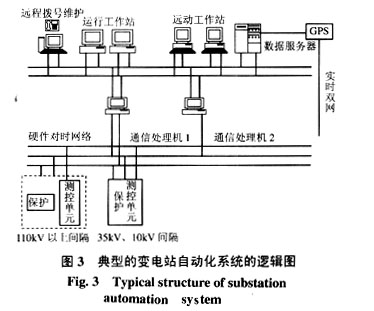

圖3為典型的變電站自動化系統的結構的示意圖[1]。如圖3所示，變電站網絡和信息安全問題主要來自變電站所連接的外部網絡，使變電站與其它系統的通信可能被非法截獲，并在截獲的基礎上對信息進行篡改或偽造成合法信息發往調度主站系統或變電站自動化系統，從而影響調度員或運行人員的判斷，進而控制變電站甚至電網。
隨著四級數據網的建設的深入，市縣調度實時數據聯網和調度應用系統聯網已成為可能，而且是發展的趨勢，因此任何一級的網絡和信息安全隱患或漏洞，都有可能擴大為全網的隱患或漏洞，對全網系統造成影響。因此網際的安全隔離措施、信息安全是組網時必須考慮的問題。
3 數據網絡安全策略
（1）多層次防護策略
所謂多層次防護策略就是應用和實施一個基于多層次安全系統的全面信息安全策略，在各個層次上部署相關的網絡安全產品以增加攻擊者侵入時所需花費的時間、成本和資源，從而有效地降低被攻擊的危險，達到安全防護的目標。目前，多層次防護已經成為網絡安全的主流策略。
（2）入侵檢測技術
入侵檢測系統是指監視（或者在可能的情況下阻止）入侵或者試圖控制DAS和網絡資源等不良行為的系統。入侵檢測系統是近年出現的新型網絡安全技術，其目的是提供實時的入侵檢測及采取相應的防護手段。選擇入侵檢測系統時，應特別注意其主要性能，包括：協議分析及檢測能力、解碼效率(速度)、自身安全的完備性、精確度及完整度／防欺騙能力、模式更新速度，等等。
入侵檢測系統是分層安全中日益被普遍采用的手段，它能有效地提升黑客進入網絡系統的門檻。入侵監測系統能夠通過向管理員發出入侵或者入侵企圖警報來加強當前的存取控制系統，例如防火墻。它能識別防火墻通常不能識別的攻擊，如來自企業內部的攻擊；在發現入侵企圖之后提供必要的信息，幫助系統移植防火墻。
（3）防火墻技術
通過有選擇地拒絕非法端口，允許合法的TCP/IP數據流通過，防火墻技術[2]可以保證內部網的數據和資源不會流向非法地點。
由于入侵檢測系統有漏洞存在，防火墻就成為多層安全防護中必要的一層。防火墻為了提供穩定可靠的安全性，必須跟蹤流經它的所有通信信息。為了達到控制目的，防火墻首先必須獲得所有通信層和其它應用的信息，然后存儲這些信息，還要能夠重新獲得以及控制這些信息。防火墻僅檢查獨立的信息包是不夠的，因為狀態信息是控制新的通信連接的最基本的因素。對于某一通信連接，通信狀態（以前的通信信息）和應用狀態（其他的應用信息）是對該連接做控制決定的關鍵因素。因此，為了保證高層的安全，防火墻必須能夠訪問、分析和利用通信信息、通信狀態及應用狀態，并進行信息處理（基于以上所有元素的靈活的表達式的估算）。
（4）防病毒軟件
防病毒軟件的應用也是多層安全防護的一項必要措施。它是專門為防止已知和未知的病毒感染信息系統而設計的。它的針對性很強，但是需要不斷更新，而且存在一定的片面性。
4 鹽城調度實時網絡的安全策略
4.1 調度自動化系統與其它系統互聯的安全措施
首先，將圖1中所示的各子系統組成相互獨立網段的子網，特別是將DMIS從MIS中分離出來獨立組網[3]。
在系統互聯中選擇屏蔽子網體系結構的防火墻，將安全等級要求最高的調度自動化EMS作為內部網；將負荷預測、電量采集與計費系統、DMIS、值班系統、通信網監控系統等作為中間層應用網；MIS則構成外網。在內部網和中間層應用網之間用內部路由器相聯，對進出的數據包進行過濾，在中間層應用網和外網之間設置外部路由器，并在中間層設堡壘主機，它對外作為訪問的入口，對內則作為代理服務器，使內部用戶經由它間接訪問外部服務器[4]。
由于防火墻無法防范病毒和內部攻擊，且只能按照固定的工作模式來防范已知的威脅，因此可在系統加裝入侵檢測系統（IDS），在內外網聯接處的兩側和重要工作站加裝網絡監測器和控制臺，為網絡提供實時的入侵檢測。同時關閉系統內服務器和工作站的不必要的服務進程（FTP-Server、Telnet-Server等），建立必要的系統口令的管理和修改周期規定，以對各個系統中的遠程撥號進行管理，它們在非工作狀態時應關閉。在重要系統工作站中安裝防病毒軟件，并對病毒樣本庫定期更新。

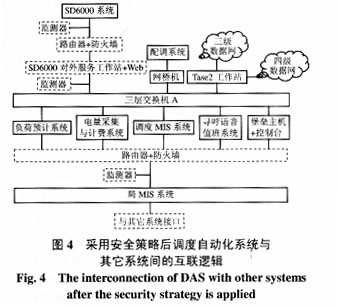

圖4為采用安全策略后DAS與其它系統間互聯的示意圖。對圖4中三層交換機A的每一端口進行配置，并對各端口的訪問地址進行限制，以免造成中間層網絡系統互聯的局面。
4.2 調度自動化系統的安全措施
為了確保調度自動化系統的安全可靠，將SD6000服務器上的 Web服務功能進行剝離，建立獨立的SD6000對外服務+Web工作站，關閉系統內服務器和工作站的不必要的服務進程（FTP-Server、Telnet-Server等）。將原系統內的遠程撥號服務移到獨立的SD6000對外服務+Web工作站上，同時，在正常情況下關閉系統內的遠程撥號維護MODEM，經身份確認后方可允許撥號登錄修改。

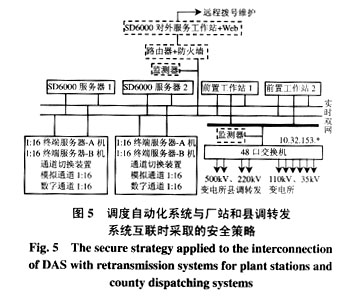

圖5為DAS與廠站和縣調系統互聯時采用的安全策略的示意圖。并限制圖5中交換機的每一端口進行配置，對各端口的訪問地址，以免造成變電站網絡系統互聯的局面。在內外網聯接處的兩側和重要工作站加裝網絡監測器，為網絡提供實時的入侵檢測。為了維護調度實時數據網絡和變電站系統間信息的安全傳輸，應提倡對遙控、重要遙測、重要遙信報文進行加密傳輸。
4.3 變電站自動化系統的安全措施
為了確保變電站自動化系統的安全運行，在正常情況下關閉變電站內的遠程撥號維護MODEM，經身份確認后方可允許撥號登錄修改。
在變電站內的每個工作站加裝防病毒軟件，并建立定期升級病毒標本庫的制度。若遠動工作站為Windows或Unix操作系統，還要在工作站上加裝軟件放火墻，或設置操作系統內的路由表文件，對通信的IP地址進行限制，以防造成變電站之間可以互訪的情況。應提倡對在遙控、重要遙測、重要遙信報文進行加密傳輸。站內系統和通信工作站之間應通過IP網絡地址分段隔離。
4.4 四級數據網建設對市縣調度數據網絡的安全措施原則
首先，在建設四級數據網時，應嚴禁市縣調度實時系統和各應用系統經過四級網簡單互聯，并充分考慮安全隔離措施。其次，對市縣調度通過IEC60870-5-104規約同時直收的廠站應考慮在主備通信工作站上加裝雙網卡，并分配不同網段的IP地址（該地址可由市基調度同意規劃分配）。再者，站內系統和通信工作站之間應通過IP網絡地址分段隔離。
5 結束語
從技術方面看，任何安全防護都不能百分之百地起到保護作用，任何安全體系都有漏洞和薄弱環節，如果擁有多層安全防護系統，那么，黑客或破壞者滲透進來的成本將更高，他們就需要更多的資源，而這種條件是大多數潛在的黑客達不到的。多層安全防護系統使得入侵者更可能放棄對系統的攻擊。網絡安全的技術發展很快，對安全體系管理人員的技術水平提出了很高的要求。不同的系統和不同的通信傳輸網絡都有各自的特點，建立安全體系時都要加以考慮，并在考慮安全體系投資的大小后，選擇一種投資省效果好的方案。建立安全體系時不應忽略建設安全體系管理制度的重要性，只有將安全技術和安全管理制度有機地結合起來才能產生事半功倍的效果。
參考文獻
[1] 高卓，羅毅，涂光瑜（Gao Zhou，Luo Yi，Tu Guangyu）．變電站的計算機網絡安全分析（Analysis of computer network security in subsations）．電力系統自動化（Automation of Power Systems），2002，26(1)：53-57．
[2] 王先培，熊平，李文武（Wang Xianpei，Xiong Ping，Li Wenwu）．防火墻和入侵檢測系統在電力企業信息網絡中的應用（Application of firewall and IDS in the information network for power enterprises）． 電力系統自動化（Automation of Power Systems），2002，26(5)：60-63．
[3] 熊桂喜．計算機網絡[M]．北京：清華大學出版社，1999．
[4] 周海默．用多層防護構筑網絡安全[P]．中國計算機報，2001，08，28．
