管建國 河南平頂山電業局調度通信中心
摘 要：因調度機是集數字交換、數據信號處理、計算機等高新技術于一體的產品，造成同一故障現象的原因有多種，在此就常見故障及維護等問題展開討論，介紹平頂山電業局CTC-SX調度程控交換機的系統結構和組成；著重討論調度程控交換機在運行中的一些常見故障和維修方法；要想從根本上解決問題，是要靠維修人員全面了解數字程控調度機的基本工作原理，并且在實踐中不斷地積累經驗的。
關鍵詞：CTC-SX 調度程控交換機；常見故障；維修方法
調度程控交換機運行是否穩定，直接影響調度值班人員下達調度命令。因此提高維護調度機水平是對維護人員的基本要求，維護人員要能快速準確的判斷出故障，縮短故障時間，做好設備維護工作。
一：系統結構
⑴主機電路：
主機電路如圖所示。中心器件89C51是一個單片微處理器，它控制各個單元電路協調工作，完成計費參數保存，并與電腦、打印機直接聯絡。
主機電路主要由：CPU、EPROM、RAM、數字交換電路等組成。
⑵用戶電路：
用戶電路工作原理如圖所示。主要由饋電電路、摘、掛機檢測電路、振鈴電路、編解碼器（它將端口的模擬信號轉換成數字信號發送到PCM總路線，并且把PCM總線上數字信號轉換成模擬信號發送到端口）等組成。
⑶中繼電路：
中繼電路如圖所示。主要由：中繼端口、控制總線、編解碼器、振鈴檢測等組成。
⑷音頻直撥電路：
直撥電路如圖所示。主要由直撥電路、語音電路、編解碼器和音頻電路組成。
⑸調度臺的基本結構及鍵盤板的工作原理

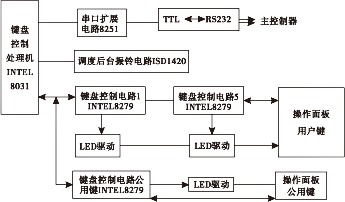

鍵盤板由鍵盤控制處理機、鍵盤控制和LED驅動電路、調度臺振鈴電路、串口通信電路等部分組成。其中每塊INTEL8279控制40個用戶，公有部分用一塊INTEL8279控制。一塊鍵盤控制板最多可控制200個用戶，控制用戶超過200個，用2塊以上鍵盤控制板。
二、系統組成：
本系列調度機由下列單元組成：
CPU（主控板）：主要由微處理器、控制單元、交換網絡、打印口、串行通信接口等組成，是整機的中心控制部件。
DTMF（音頻直撥板）：由電腦話務員、信號音及雙音頻接口等組成、能產生各種信號音，有語音信箱和音樂電路。
TRK（環路中繼板）：由環路中繼接口電路、PCM編解電路和控制電路等組成。各環路中繼板互相通用。
EXT（用戶板）：由提機掛機檢測電路、振鈴電路、PCM編解碼電路和控制電路等組成，用戶板統一規格并能互相替換。
MOT（母板）：系統所有電路板之間的內部連接及與配線架的外部連接均由母板完成，它是板與板的總線接口。
電源機箱：將交流220V轉換成直流－48V。
DC/DC（二次電源板）：二次電源將－48V直流電源轉換成±5V、J5V直流電源和AC75V供鈴流模塊使用。
KEY（鍵盤板）：調度操作臺的控制板，由公用鍵盤和用戶鍵盤控制電路組成。
調度操作臺：對用戶進行調度操作以及各用戶話機和功能操作及中繼的狀態顯示，具有多種規格，主機容量不同，操作面板的大小也不一樣。
3 常見故障及維修方法：
針對故障點進行分析，查出引起故障的可能部位，然后再將問題逐一細化、維修。注意在沒有查出故障的具體部位，先不要盲目地維修，要把問題的原因找出來再維修，否則會把問題越搞越大。所以在維修之前必須了解故障的現象，然后再針對故障現象進行仔細分析，查出引起故障的具體部位，最后認真仔細維修
問題1：CPU板上的微機燈不閃爍
①常暗：請檢查CPU板是否脫落沒插好或電源+5V、-5V是否正常，排除故障后重新啟動。
②常亮：請檢查CPU板電路是否正常，更換CPU板后重新啟動。
問題2：面板上的工作指示燈不顯示或顯示不正常，首先檢查5V電源是否正常。若電源正常，再檢查機框中的CPU板是否處于運行狀態，若不正常則重新插CPU板或維修CPU板。若正常運行，此時提起話機應該有撥號音。再檢查主機框上的底槽板與鍵盤之間的串口通訊線是否接觸良好，若連接線連接都好，表明鍵盤壞，維修鍵盤板，將機器恢復整理好。
問題3 ：用戶話機（分機）呼叫主臺時面板上的燈顯示正常，但主臺音響喇叭不響。
①首先檢查主臺音響喇叭插頭是否插好。
②檢查喇叭是否好，正常時應有8Ω的阻抗。
③檢查串口線與主機聯系是否正常。
④檢查KEY板上的音響電路是否正常，具體方法是：
a、用萬用表電壓檔測量TDA2822的1、2號腳有無5V電壓輸出。若無電壓輸出則更換TDA2822。
b、更換ISD1420音響芯片。
問題5：整機所有電話機有電無撥號音或撥號音異常
①檢查機框中CPU是否正常工作。
②檢查音頻板是否插好，用替換法檢查。
③初始化CPU板。
問題6：內外線串線、串音且雜音大
①檢查供電電纜是否老化。
②檢查布線是否合理，查有無別的干擾源影響線路，接地線是否可靠接地。
問題7：調度員出中繼不能轉發脈沖（音頻轉發脈沖）
在輔助計算機調度管理系統參數設置中的將中繼參數中的中繼轉發設成轉脈沖。
問題8 ：某分機無電無撥號音，也不能振鈴。
①檢查該話機的用電戶線路。
②檢查話機好壞。
③檢查對應用戶板的相應用戶電路上的饋電電路。用萬用表電壓檔測量?jī)筛娫捑�上是否有-48V電壓。若無則更換用戶板上的饋電三極管。
問題9 ：某用戶話機有電、有撥號音，能通話但不能振鈴。
①檢查話機是否好。
②檢查該用戶話機有無鈴流源（～75V）。
③更換振鈴繼電器。
問題10 ：整板16個用戶不能振鈴能通話、能撥號。
①檢查機框中的對應用戶板是否與底槽板可靠接觸。
⑵檢查該板上有無～75V鈴流電壓。
問題11：某一外線不能呼入、能呼出。
①檢查調度管理系統中的參數設置是否正確。（參數設置見調度管理系統參數設置說明書）。
②檢查對應中繼板上的中繼電路好壞，可接到別的中繼電路試驗。
問題12:某外線能呼入調度臺后,面板上的外線燈不亮.。
①檢查調度管理系統中的參數設置是否正確。
②檢查面板上對應用戶的按鍵的燈是否好。
問題13：某用戶能撥號呼叫，但不能用按鍵呼叫。
①檢查調度管理系統中的參數設置是否正確。
②檢查面板上對應用戶的按鍵是否好。
③檢查鍵盤板的好壞。
問題14：某用戶能撥號呼叫，但不能用觸摸屏呼叫。
①檢查調度管理系統中的參數設置是否正確。
②檢查觸摸屏的好壞。
問題15：整臺調度機第2、3、5、7、9、11……塊用戶板上的用戶全部都沒有撥號音，也不能通話
①重插第1、4、6…….用戶板。
②更換第1、4、6…….用戶板。
問題16：所有用戶能撥號呼叫，但不能用觸摸屏呼叫。
①檢查調度管理系統中的參數設置是否正確。
②檢查觸摸屏的好壞。
③檢查串口線的好壞。
問題17：所有用戶能呼入，但調度臺只能用手機撥號呼叫，不能按鍵呼叫。
①檢查操作臺上的Key板上有無＋5V電源（電源指示燈是否亮）亮正常，不亮則檢查電源。
②檢查與主機連接的串口線是否好。
③檢查Key板上的Intel8251是否壞。
問題18: 調度操作臺按鍵無音響提示，但用戶按鍵燈顯示都正常，話機能振鈴。
①檢查Key板上的蜂鳴器是否壞。用萬用表檢測，若蜂鳴器壞則更換。
②檢查Key板上的ISPDRV（IRFU120）信號輸出腳是否有電壓輸出。用萬用表檢測，若無輸出電壓則更換IRFU120。
③更換Key板上相對應的8279集成塊。
問題19: 調度操作臺按鍵有音響提示，但用戶按鍵燈不亮，話機不能振鈴
①檢查與主機連接的串口線是否好，不好則修串口線。
②更換Key板上的Intel8251。
問題20: 調度操作臺某一區域無反應
①檢查Key板上的40芯扁平電纜與操作面板的連接是否可靠，若不可靠則重插40芯扁平電纜。
②更換Key板上相對應的8279集成塊。
問題21: 調度操作臺某行或某列按鍵無反應
某行無反應：①更換Key板上相對應的MC1413集成塊。
②更換Key板上相對應的8279集成塊。
第一行無反應：更換Key板上相對應的三極管（8050）。
某列無反應：①更換Key板上相對應的三極管（8550）。
②更換Key板上相對應的8279集成塊。
問題22: 用調度操作臺召集會議時，按下會議鍵無反應
①檢查調度管理系統中的“會議用戶鎖存”參數設置是否正確。
②檢查面板上的會議按鍵是否好。
4 結束語
調度程控交換機在不斷的發展，要密切跟蹤這些新技術，更好地掌握新技術和新知識。在日常運行維護工作中，要不斷總結經驗和維修方法，總結故障規律，達到快速準確地找到故障點。
