艾默生網絡能源有限公司監控產品部    羅記龍

一、 問題的提出

由于各種原因，電信行業運營商網上運行的動力環境集中監控系統（以下簡稱：監控系統）常常不只一個廠家的系統，而且一般各廠家的系統都根據自己的硬件系統，開發了不同的應用軟件。不同廠家的系統不能簡單的共享數據與操作、管理平臺，不便于集中維護與管理。目前，只有中國移動公司出臺并執行了不同廠家的監控系統互聯規范，即：A、B接口規范，其中：“A接口互聯”是從底端SU互聯，成本較高，需要增加協議處理硬件和電腦，施工面積大，周期長；“B接口互聯”是從監控站SS互聯，只需要增加電腦和軟件，成本較低，施工面積小、難度小、周期短。

不管哪種互聯方式，都需要接入和接出廠家的系統處于穩定運行狀態，系統的互聯只能實現集中監控與集中管理，不能解決任何一方系統自身的問題。要解決系統自身的問題，只能通過系統改造、升級或替換。

經過幾年的測試、試點與運行，中國移動、中國聯通、中國網通、中國電信都不同程度地以這樣兩種方式進行了監控系統的互聯，效果尚可。

二、 互聯方案描述

按中國移動A、B接口的規范，兩個廠家動力環境監控系統的互聯，一般按如下方式進行：

（一）、數據部分：

現具備兩種互聯方案，即：底端接入方案（A接口）與系統接入方案（B接口）。為準確定義兩種方案的實質差別，可參照下圖進行理解。

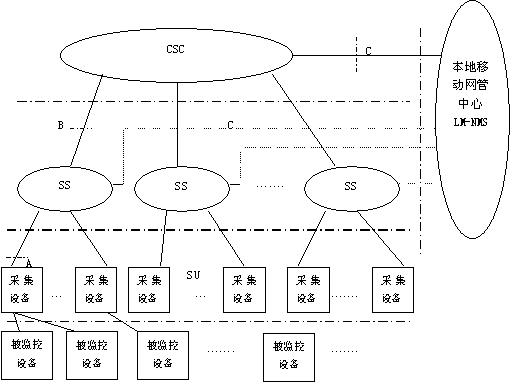

圖1、動力環境監控系統組織結構圖

1、          底端接入方案（A接口）

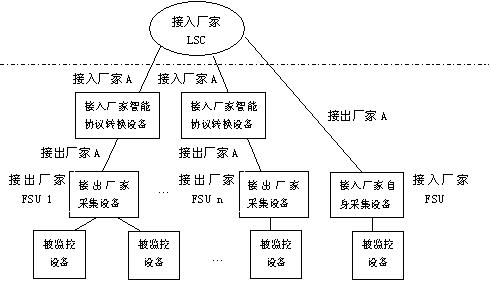

圖2、底端接入方案原理圖

底端互聯方案的實質，就是接入廠家通過協議轉換設備，將接出廠家SU的A接口協議轉換為接入廠家SU的A接口協議，之后由接入廠家的SS進行接入。具體操作時方式如下：

A、通過增加智能協議處理設備，把被接入廠家的采集器、智能協議處理設備都當做智能設備（如：智能電源）對待；

B、被接入廠家的SU、SS各級電腦的軟件都替換成接入廠家的軟件，當電腦需要更

新時，同時要更新電腦和操作系統平臺；

C、從被接入廠家的采集器往前端的傳感器、變送器保持不變，施工走線除了新增加

的部分也不改變，但遇到老的采集器、傳感器、變送器有損壞時，優先考慮替換原廠家的相應型號的產品，不能找到原廠替換品時，也可采用接入廠家的同類、同等/或更高 性能的產品替換；

D、值班界面：系統整合后，值班人員只需要熟悉接入廠家的軟件界面，享受接入廠

家軟件提供的全部功能；

E、后期維護界面：一般是誰提供的硬件和軟件依然由誰負責。但具體操作時需要客

戶、接入、接出三方協調。

2、系統接入方案 （B接口）

系統互聯方案的實質就是廠家1的CSC通過B接口對廠家2的SS進行接入。

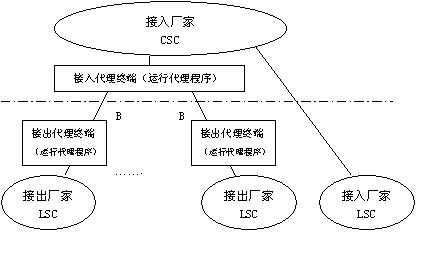

                          圖3、系統接入方案原理圖

具體操作時方式如下：

A、通過軟件的方式進行2個廠家監控系統的互聯，接入的位置在被接入廠家的SS級，需要另外為每個被接入的SS增加一臺電腦，用于系統互聯；

B、SS級運行被接入廠家的應用軟件，CSC運行接入廠家的應用軟件；

C、從被接入廠家的SS級到SU級的各級硬件、軟件設備保持不變，無須進行SU級的施工走線（系統有故障、需要維護除外），遇到老系統的采集器、傳感器、變送器有損壞時，優先考慮替換原廠家的相應型號的產品，不能找到原廠替換品時，也可采用接入廠家的同類、同等/或更高性能的產品替換，但替換后的部分不再接到被接入廠家SS，而是逐步改接到接入廠家的SS中。

D、值班界面：系統整合后，值班人員需要熟悉2個廠家的軟件界面。SS級可能有2個廠家的軟件呈現/界面，但CSC級只有接入廠家的呈現/界面。

E、 后期維護界面：一般是誰提供的硬件和軟件依然由誰負責。但具體操作時需要客戶、接入、接出三方協調。

（二）、圖像部分：

由于目前業內無互聯標準，各廠家的圖像編解碼技術和格式標準存在很大差異，而且早期出現的“硬件編碼、硬件解碼”的圖像系統，如：2M圖像系統、會議電視系統等，與后期才出現的IP圖像系統（一般為“硬件編碼、軟件解碼”，也有部分為“軟件編碼、軟件解碼”）難以進行平臺統一。因此，目前尚無成熟的圖像系統互聯解決方案。建議：通過圖像遠程終端的方式，將不同廠家的圖像監控系統集中到一個統一的監控中心進行管理，但各廠家的系統相互獨立并行運行，各司其職。

（三）、兩種接入方式比較

	底端接入	系統接入
系統構成	軟件方面，相當于一套系統，硬件方面有多個廠家的產品	軟件和硬件都是多套系統的融合
數據采集	接入系統通過協議的方式參與對數據的采集	數據采集由接出系統保證
系統功能	由于接入系統參與數據采集，根據功能需要進行數據存儲，能保證全部功能的實現	數據采集與存儲取決于接出系統，因此在接入系統中可能存在部分功能無法提供
開發要求	接出廠家提供協議，僅由接入廠家進行開發	由互聯廠家共同開發軟件并遵循標準規范檢驗
投資成本	前期需投資底端接入設備，且后期接出廠家每擴容一個站點，仍需同時投資接出廠家相應轉換設備，投資較大；	前期投資主要集中在互聯軟件和計算機上，后期接出廠家擴容無需追加相應接入方面的投資，投資較�。�
維護難度	軟件：維護人員只需熟悉和掌握一套系統，維護難度較小。 硬件：需要熟悉多個廠家的硬件	軟件：維護人員需要熟悉和掌握多套系統，維護難度較大。 硬件：需要熟悉多個廠家的硬件
維護界面	被接入的廠家：負責自身SU硬件和軟件（底端軟件）的維護，更換壞件等，在不能提供壞件的更換時，采用接入廠家同等功能的產品替換； 接入廠家：負責除被接入廠家系統部分的維護工作	被接入廠家：負責自身SU-SS的各級軟件、硬件、B接口軟件的維護工作； 接入廠家負責：自身SU-SS的各級軟件、硬件、B接口軟件的維護工作以及CSC的軟件、硬件的維護工作。
應用場合	1、             其中一個廠家的系統很不好，需要采用另一廠家的系統逐步替換老系統；此時需要現場勘測，確定哪些能利用，哪些不能利用； 2、             其中一個廠家的系統尚好，但后續的維護跟不上（維護能力、公司變更等）	1、             多個廠家的系統都還可以，但需要組建CSC集中監控中心進行統一管理；

三、  艾默生公司歷史接入接出情況

艾默生公司作為動力環境集中監控系統行業的領頭羊，先后為通信行業各大運營商解決了系統的各類互聯問題，為行業廠家向客戶提供了一個統一的平臺。主要實例有：上海長途局、山東聯通、西安電信、四川德陽電信、深圳電信、福建電信、廣西移動、江蘇泰州電信、云南移動（8個SS）、湖南網通、浙江寧波電信、河北承德和邯鄲網通、河北石家莊網通、河南移動、江西移動、紹興移動、九江移動、江蘇揚州電信、江蘇常州移動

附：監控系統接入聯調實施辦法

1、目的

           為保證順利的開展互聯多廠家監控系統。

  2、基本條件

       在滿足如下條件時，接入方可啟動系統互聯工作：

（1）參與互聯的監控系統運行正常，系統為二級結構，已通過需方初驗。

（2）互聯廠家的接口軟件先自行測試，向需方提供測試報告并通過。

（3）在需方協調下，互聯廠家必須各派1~2名技術人員到現場參與聯調工作。

3、工作責任

 雙（或多）方工程技術人員到達現場后，首先做好聯調準備工作。在聯調過程中，雙（或多）方應積極配合，共同完成監控系統互聯。需方負責總協調，如發生糾紛，則由需方協調處理。

4、聯調啟動及結束時間

       （1）聯調開始：在第2條基本條件具備的情況下，可啟動系統互聯工作。

       雙方進場時間，由雙方廠家協商，需方負責協調。多方互聯時，進場時間由接入方根據進展與各個被接入方進行協調，并與需方商議。

       （2）聯調說明：如果由于特殊原因（如對方廠家軟件存在問題，遲遲未能到達現場等），導致聯調啟動后進展緩慢或無法聯調，只能中斷聯調。再次進場時間由廠家與需方共同商議解決。

       （3）聯調結束：聯調成功后，并在接入方認可被接入方系統的前提下，方能結束調試。

5、驗收標準

       兩（或多）廠家的監控按照接口協議聯調成功后，由需方主持進行驗收工作。兩（或多）廠家應保證現場有技術人員在場。

6、維護協議

       聯合后的系統故障定位應雙方共同確定，被接入方有責任配合維護工作。如果被接入廠家無法進行一定的配合，接入方在保證自己系統正常的前提下，沒有責任來維護被接入方的系統。
