 :UPS的使用？
 :
1.UPS的供電方式
UPS的供電方式可分為集中供電方式和分散供電方式兩種。

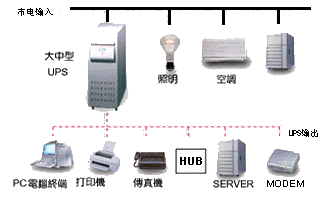

集中供電方式是指由一臺UPS向整個線路中各個負載裝置集中供電。

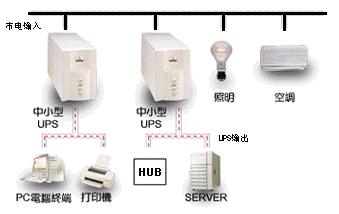

分散供電方式是指多臺UPS電源對多路負載裝置分散供電。
這兩種供電方式都有各自的優缺點具體如下：
| 集中供電方式 |
便于管理 |
布線要求高 |
可靠性低 |
成本高 |
| 分散供電方式 |
不便管理 |
布線要求低 |
可靠性高 |
成本低 |
2.負載的選擇
并非所有的電器設備都需要使用UPS，同樣，UPS也并非適用所有電器設備。用戶在選擇UPS的負
載時，主要應考慮大小、負載裝置的特性、負載裝置的重要程度以及不良電力對負載的影響程度。
1）負載裝置的特性
交流負載的供電方式一般分為單相和三相兩種。小功率負載，功率從幾百VA到100KVA，一般采用
單相供電方式,選用單相輸出的UPS；而大功率的負載，功率從幾十KVA到1000KVA，多采用三相供電
方式，因此需選用三相輸出的UPS。
負載類型一般可分為電阻性、電感性、電容性等線性負載與內含整流電路的非線性負載（又稱整
流性負載）。電腦及其外圍設備多為非線性負載。UPS 適用于電阻性負載及帶容性的整流性負載。
感性、容性負載等非線性負載啟動都有沖擊電流，電腦等整流性負載即使是在正常運行時，其峰
值因數也有2~3,即電流的峰值為其有效值的2~3倍，因此在選用UPS時應考慮到這一特性，應給UPS留
一定的余量。對于某些功率因數較低的感性負載如空調機等，因其啟動電流相當大，可達其額定值
的5~7倍，并且頻繁啟動，因此一般中小型UPS不適用，除非留有足夠的余量。

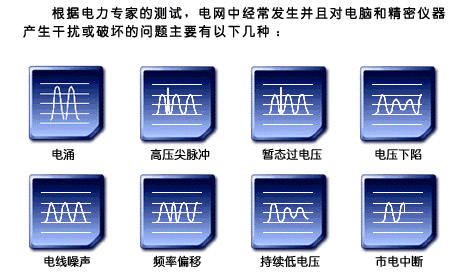

2）不良電力對負載的影響
參見第一部分
3）負載大小與UPS容量計算
一般電器負載都會標稱其額定功率或額定電流及功率因數等參數，但由于不同類型的負載差異較大，
而總功率不能夠差異較大，故總功率不能夠簡單的相加而應該求其矢量和。好在一般情況下，用戶
負載大多為電腦設備，其功率因數在0.65~0.7之間，因此可以將各個負載的額定功率累加求出總功
率,而個別其他類型的負載如打印機等,可以按啟動大小將其額定功率乘以一系數再計算進去。根據
負載總?cè)萘康腢PS，一般可以按以下公式選擇:
UPS容量>= 負載容量÷0.8
即負載容量應為UPS額定容量的80%以下。選擇80%負載主要是考慮到負載啟動的沖擊電流以及用戶
今后擴容的需要。
3.放電時間的配置
停電后UPS是依靠電池儲能供電給負載的，標準性UPS本身機內自帶電池,在停電后一般可繼續供
電幾分鐘至幾十分鐘，而長效型UPS配有外置電池組,可以滿足用戶長時間停電時繼續供電的需要，
一般長效型UPS滿載配置時間可達數小時以上。
一般長效型UPS備用時間主要受電池成本、安裝空間大小以及電池回充時間等因素的限制。一般
在電力環境較差，停電較為頻繁的地區采用UPS與發電機配合供電的方式,見原理圖。當停電時,UPS
先由電池供電一段時間,如停電時間較長,可以啟動備用發電機對UPS繼續供電，當市電恢復時再切
換到市電供電。
電池供電時間計算
電池供電時間主要受負載大小、電池容量、環境溫度、電池放電截止電壓等因素影響。一般計算
UPS電池供電時間,可以計算出電池放電電流,然后根據電池放電曲線查出其放電時間。電池放電電
流可以按以下經驗公式計算:
放電電流=UPS容量(VA)×功率因數/電池放電平均電壓×效率
如要計算實際負載放電時間,只需將UPS容量換為實際負載容量即可。
4.UPS的安裝
UPS安裝質量好壞直接影響到UPS系統今后的長期運行,尤其是大中型UPS，因此大中型UPS在規劃
到安裝過程中都應該規范。
一般來講,UPS在安裝時主要考慮以下幾方面因素：
電網情況、負載容量及特性、使用環境、接地情況、配線及開關容量等。
1) 電網情況
主要包括電網電壓波動范圍、停電頻率等以確定UPS備用時間的配備。如有必要可以在UPS前極增
設其他保護措施。
2) 使用環境
溫度：要求為0℃~40℃
濕度：要求為10%~90%
落塵：UPS周圍環境要保持清潔，這樣可以減少有害灰塵對UPS內部線路的腐蝕
結構：UPS長延時配置時，電池可能較重,此時應考慮地板承重問題
空間大�。簯�(yīng)保證UPS進行維護時，工程人員有一定的施展空間
3）接地情況
在電腦系統中為了確保電腦系統穩定可靠工作,防止寄生電容耦合干擾，保護設備及人身安全，
因此必須要有良好的接地系統。在接地系統中以接地電阻來表示接地好壞,一般接地電阻小于5Ω
較為理想。
4)配電要求
山特UPS的配電可以參照以下表格中數據
| 1 |
開關容量 |
熔斷器容量
(可不裝) |
電池配線 |
輸入配線 |
輸出配線 |
| R相 |
S相 |
T相 |
| C6KVAS |
>32A |
32A |
專用線 |
6mm² |
1 |
1 |
6mm² |
| C10KVAS |
47A |
47A |
專用線 |
10mm² |
1 |
1 |
10mm² |
| 3C10KVAS |
47A |
47A |
6mm² |
10mm² |
6mm² |
6mm² |
10mm² |
| 3C15KVAS |
74A |
74A |
10mm² |
16mm² |
10mm² |
10mm² |
16mm² |
| 3C20KVAS |
98A |
98A |
16mm² |
25mm² |
16mm² |
16mm² |
25mm² |
5.UPS的使用
1)正常的開機順序
由于一般負載在啟動瞬間存在沖擊電流,而UPS內部功率元件都有一定的安全工作區范圍,盡管
我們?cè)谶x用器件時都留有一定的余量,但是過大的沖擊電流還是會縮短元器件的使用壽命，甚至
造成元器件損壞。因此 ,在使用時應盡量減小沖擊電流帶來的損害。
一般UPS在旁路工作時，抗沖擊能力較強,我們可以利用這一特點在開機時采用以下方式進行：
先送市電給UPS，使其處于旁路工作,再逐個打開負載,先開沖擊電流較大的負載,再開沖擊電流較
小的負載,然后UPS面板開機，使其處于逆變工作狀態。開機時千萬不能將所有負載同時開啟,也
不可帶載開機。
2)關機順序
關機順序如下：先逐個關閉負載，再將UPS面板關機,使UPS處于旁路工作而充電器繼續對電池組
充電。如果需要UPS輸出，將UPS完全關閉,則再將輸入市電斷開即可。
3）后備式UPS的使用
后備式UPS一般在市電狀態下沒有負載檢測功能，只靠輸入保險絲起保護。如用戶使用時不注意
這點，在市電時很容易帶載過大，雖然市電狀態下，UPS還可能繼續工作，但一旦市電異常轉電池
逆變工作時，UPS就會因過載保護而關機,嚴重時會造成UPS損壞，以上情況都會造成輸出中斷，給
用戶帶來一定的損失。因此在使用后備式UPS時應特別注意不要帶載過量。
4）長效型UPS的使用
長效型UPS由于采用外接電池組以延長供電時間，外接電池的好壞直接影響到UPS的放電時間。
因此在使用長效型UPS時應特別注意電池的使用和保養。關于電池使用保養問題的詳細說明請參
閱以后內容。
由于長效型UPS外置電池與UPS主機是分開的，相互間由電池連線連接，一般正常使用時不會有
什么問題，但是當用戶在裝機或移機時，就會需要進行重新連線，在連線時應注意以下幾個問題：
①電池連接時電壓極性要正確；
②電池與主機之間的連線先不要連接，等UPS市電輸入產生充電電壓后再連接。即UPS先上市電
再接電池（后備長效機以及C系列6KVAS以上機器則應該先接電池，否則無法開機）。
|
|
: UPS是什么？它有哪些功能？
:
UPS( Uninterruptible Power System )，即不間斷電源，是一種含有儲能裝置，以逆變器為
主要組成部分的恒壓恒頻的不間斷電源。主要用于給單臺計算機、計算機網絡系統或其它電力電
子設備提供不間斷的電力供應。當市電輸入正常時，UPS 將市電穩壓后供應給負載使用，此時的
UPS就是一臺交流市電穩壓器，同時它還向機內電池充電；當市電中斷( 事故停電 )時, UPS 立即
將機內電池的電能,通過逆變轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護
負載軟、硬件不受損壞。
UPS作為保護性的電源設備，它的性能參數具有重要意義，應是我們選購時的考慮重點。市電
電壓輸入范圍寬，則表明對市電的利用能力強（減少電池放電）。輸出電壓、頻率范圍小，則表明
對市電調整能力強，輸出穩定。波形畸變率用以衡量輸出電壓波形的穩定性,而電壓穩定度則說明
當UPS突然由零負載加到滿負載時，輸出電壓的穩定性。
還有UPS效率、功率因數、轉換時間等都是表征UPS性能的重要參數，決定了對負載的保護能力
和對市電的利用率。性能越好，保護能力也越強，總的來說，離線式UPS對負載的保護最差，在線互
動式略優之，在線式則幾乎可以解決所有的常見電力問題。當然成本也隨著性能的增強而上升。因
此用戶在選購UPS時，應根據負載對電力的要求程度及負載的重要性不同,而選取不同類型的UPS。
UPS不但直接用于計算機上，凡配有計算機的設備（如醫學上的CT、供應站的儀表等）、雷達站、
軍事通訊系統、程控電話系統、外科手術室等，均使用UPS代替發電機作后備供電使用。
|
|
：電池的使用和維護 ?
:
|
1．概述
蓄電池是UPS系統中的一個重要組成部分，它的優劣直接關系到整個UPS系統的可靠程度，然而蓄電池卻又是整個UPS系統中平均無故障時間（MTBF）最短的一種器件。如果用戶能夠正確使用和維護，就能夠延長其使用壽命，反之其使用壽命會大大縮短。
蓄電池的種類一般可分為鉛酸電池、鉛酸電池免維護電池及鎳鎘電池等，它們各自的特點如下:
| 種類 |
概述 |
優缺點 |
| 鉛酸電池 |
- 一般型電池，也稱為汽車用電池
- 需加水維護
- 期望壽命1~3年
|
- 充放電時會產生氫氣，安置地點須設置排風管以免造成危險
- 電解液呈酸性，會腐蝕金屬
- 需經常加水維護
- 價格低廉
|
| 鉛酸電池免維護電池 |
- 新型電池
- 無需加水
- 期望壽命一般為5~7年
|
- 密封式充電不會產生任何有害氣體
- 擺設容易，不需考慮安置地點通風問題
- 免保養，免維護
- 放電率高，特性穩定
- 價格較高
|
| 鎳鎘電池 |
- 高級電池用于特殊場合及特殊設備上
- 需加水
- 期望壽命20~40年
|
- 水為介質，充放電不會產生有害氣體
- 失水率低，但需要固定時間加水及保養
- 放電特性最佳
- 可放置于任何惡劣環境
- 價格極高
|
山特UPS考慮到負載條件、使用環境、使用壽命及成本等因素，一般選擇鉛酸電池免維護電池。山特UPS標準機機內電池均為松下鉛酸免維護電池，長效型外置電池也推薦使用松下鉛酸免維護電池或其他品牌優質免維護電池。用戶千萬不要因貪圖便宜而選用劣質電池，因?yàn)檫@樣會影響整個系統的可靠性，并可能因此造成更大的損失。
2．蓄電池的檢查
蓄電池都會有自放電現象（SELF-D1SCHARGE），如果長期放置不用，會使能量損失掉,因此需定期進行充放電。工程人員可以通過測量電池開路電壓來判斷電池的好壞，以12V電池為例，若開路電壓高于12.5V，則表示電池儲能還有80％以上，若開路電壓低于12.5V，則應該立刻進行補充充電，若開路電壓低于12V，則表示電池存儲電能不到20％，電池有不堪使用之虞。
免維護電池由于采用吸收式電解液系統，在正常使用時不會產生任何氣體，但是如果用戶使
用不當，造成電池過充電，就會產生氣體，此時電池內壓就會增大,會將電池上的壓力閥頂開，嚴重的會使電池鼓漲、變形、漏液甚至破裂，這些現象都可以從外觀上判斷出來,如發現上述情況應立即更換電池。
3．使用和保養
雖然免維護電池在使用時不需要人工進行專門的維護工作，但是在使用時還是有一定的要求，如果使用不當會影響電池的使用壽命。
影響電池使用壽命的因素有以下幾點：安裝、溫度、充放電電流、充電電壓、放電深度和長期充電等。
1）電池安裝
電池應盡可能安裝在清潔、陰涼、通風、干燥的地方，并要避免受到陽光、加熱器或其他輻射熱源的影響。電池應正立放置, 不可傾斜角度。每個電池間端子連接要牢固。
2）環境溫度
環境溫度對電池的影響較大，環境溫度過高，會使電池過充電產生氣體，環境溫度過低，則
會使電池充電不足，這都會響電池的使用壽命。因此一般要求環境溫度在25℃左右，山特UPS浮充電壓值也是按此溫度來設定的。
3）充放電電流
電池充放電電流一般以C來表示，C的實際值與電池容量有關。舉例來講，如果是100AH的電池：C＝100A。松下鉛酸免維護電池的最佳充電電流為0.1C左右，充電電流決不能大于0.3C。充電電流過大或過小都會影響電池的使用壽命。放電電流一般要求在0.05~3C,UPS在正常使用中都能滿足此要求，但也要防止意外情況的發生，如電池短路。
4）充電電壓
由于UPS電池屬于備用工作方式，市電正常情況下處于充電狀態，只有停電時才會放電。為延長電池的使用壽命，山特UPS的充電器一般采用恒壓限流的方式控制，電池充滿后即轉為浮充狀態，每節浮充電壓設置為13.7V左右。如果充電電壓過高就會使電池過充電,反之會使電池充電不足。充電電壓異常，可能是由電池配置錯誤引起，或因充電器故障造成,因此在安裝電池時，一定要注意電池的規格和數量的正確性，不同規格、不同批號的電池不要混用。外加充電器不要使用劣質充電器，而且安裝時要考慮散熱問題。
5）放電深度
放電深度對電池使用壽命的影響也非常大，電池放電深度越深，其循環使用次數就越少,因此在使用時應避免深度放電。雖然山特UPS都有電池低電位保護功能，一般單節電池放電至10.5V左右時，UPS就會自動關機，但是如果UPS處于輕載放電或空載放電的情況下,也會造成電池的深度放電。
6）定期保養
電池在使用一定時間后應進行定期檢查，如觀察其外觀是否異常、測量各電池的電壓是否平均等；如果長期不停電，電池會一直處于充電狀態這樣會使電池的活性變差,因此即使不停電，UPS也需要定期進行放電試驗以便電池保持活性。
放電試驗一般可三個月進行一次,做法是UPS帶載－－最好在50%以上,然后斷開市電，使UPS處
于電池放電狀態,放電持續時間視電池容量而言一般為幾分鐘至幾十分鐘,放電后恢復市電供電，繼續對電池充電。
|
|
