0 引言
作為智能傳感元件，光纖光柵傳感器用于監測系統有著良好的效果。隨著光纖光柵傳感技術在大型橋梁、建筑結構、健康監測(SHM)等工程中的應用，越來越需要具有大容量、抗干擾性強，靈敏度高而成本較低的光纖光柵傳感系統。使用復用技術是實現光纖光柵傳感系統大容量的基本方法。
近十年來，復用技術已經在大容量的光纖傳感領域被研究和應用，特別是對FBG復用技術的研究受到廣泛關注。常用的復用方法有波分復用(Wavelength division nlultipiexing，WDM)、時分復用(time division multiplexing，TDM)及頻分復用(frequeney division multi Plxenig，F(xiàn)DM)。WDM技術受光源帶寬和待測物理參量動態范圍等因素的制約，在單光纖上復用FBG是有限的，基于ASE寬帶光源的WDM光纖
Bragg傳感系統的容量一般為15～20個�；赥DM技術的系統中。光源調制出一系列間隔時間相等的光脈沖，同一個脈沖到達不同光柵信號返回時間都不同，可用光開關等元件將信號在時域上分離開來。但是所有復用的光柵都是使用同一脈沖光源，光源的強度和光柵及光纖傳輸?shù)乃p決定了復用傳感器的數量小于10。
基于FDM技術的光源調制出連續的脈沖波，脈沖的頻率隨時間往復變化，不同位置的光柵信號返回的時刻會對應不同的頻率，復用信號在頻域上被分離。由于FMCW技術的占空比要比TDM技術的大，進入傳感光柵陣列的光強更大，所以其復用的光柵數目可達到幾十個。
為了進一步提高單光纖上FBG的復用能力，必須設法提高FBG網絡的頻帶利用率。因此，基于CDMA技術的光纖光柵傳感系統引起了人們極大的興趣�；贑DMA技術的光纖光柵傳感系統從本質上來說是波分復用技術和碼分多址技術的有機結合，因此也被稱為CDMA DWDM FBG系統。CDMA技術已經廣泛應用于通信領域，但在應用于FBG傳感系統則剛剛開始。
在FBG傳感系統中使用CDMA技術的特殊優點在于：由于使用相關技術從傳感器群返回的復合信號中提取特殊傳感器的信號，因此允許傳感器反射信號的頻譜相互重疊，甚至完全相同，這樣就使傳感器之間的波長間隔比普通WDM系統小得多，從而使單光纖的復用能力大大增強，實現了密集波分復用。此外，由于CDMA技術和相關技術的共同作用，可以有效地抑制信道噪聲和各傳感器的串音，從而極大地提高信噪比。因此可實現大容量、抗干擾性強的光纖光柵傳感系統。若結合計算機及相應軟件強大的數據處理能力，具有潛在的低成本特性。
1 系統原理與關鍵技術
1.1 系統工作原理

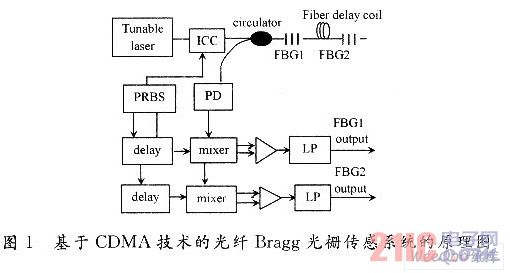

圖1是基于CDMA技術的光纖Bragg光柵傳感系統原理圖。光源的輸出受偽隨機序列碼(PRBS)的調制，F(xiàn)BG傳感陣列對一個給定的PRBS響應與延遲一定時間的同一個PRBS進行相關運算，其結果經低通濾波器濾波后即可得到某一個特定傳感器上返回的波長編碼信號。經過預先設置傳感器位置，再經調制后，光源輸出信號到達某一傳感器并返回到探測器所需的時間是確定的，因此通過適當選擇送到相關器的PRBS的延遲時間，就可確定相關運算結果來自于哪個傳感器，即可在獲得傳感信息的同時實現尋址。
1.2 系統關鍵技術分析
根據系統原理對其進行分析，可以得到實現系統包含的幾個關鍵技術。
(1)光源調制技術。光源調制技術主要包括2個方面：一是使用哪種偽隨機碼(PRBS)進行調制;二是如何調制。對于擴頻碼的選擇，在傳感系統中不是一個難點。這是因?yàn)槟壳皩?shí)用系統的傳感容量一般在幾十到幾百，上千或更多的比較少，考慮到基于CDMA技術的光纖光柵傳感系統還可以結合其他復用技術(如SDM技術)來擴容，一般選擇具有良好自相關和互相關特性的m序列即可實現系統容量的要求。如對于8位m序列，理論上其單光纖上可實現的傳感容量即為255。當需要更大容量時，可擴展m序列，也可通過增加傳感通道來實現。
如何調制光源，可根據光源的不同來分析。對于窄線寬帶光源，一般可用脈沖調制，即在用PRBS來調制每一個光脈沖。對于這樣的光源，其系統特點是高功率，傳感光柵中心波長相對集中，所以更接近CDMA技術特性——傳感光柵之間的光譜可有重疊，甚至完全重疊，在接收端使用相關技術來區分傳感光柵。對于寬帶光源，一般采用PRBS驅動信號發生器經外調制接口加載到光源上，對其實現連續調制，使光譜在時域上進行調制。該系統特點是結合WDM和CDMA實現DWDM系統，可以更好地利用光源的大帶寬和CDMA技術來實現大容量系統。
(2)功率控制技術。雖然相對于CDMA通信系統而言，光纖光柵傳感系統的容量、傳輸距離等是不值一提的，但這并不意味著光纖光柵系統不需要進行功率控制。這是因?yàn)椋阂环矫�，F(xiàn)BG的反射特性會使FBG陣列中在其后面的FBG功率減少，尤其如果FBG陣列中FNG之間的中心波長間隔不大時，當兩FBG頻譜有重疊時，更會使后面的FBG反射信號功率減少，從而使其在探測器之后的相關處理受到前面強的FBG反射信號的影響，最終會影響到其解擴的準確性;另一方面，根據CDMA通信系統容量的理論，CDMA系統是自干擾系統，限制CDMA系統容量的因素是總干擾。當達到以下條件時，系統的容量會達到最大，即在可接受的信號質量下，功率最小。這主要與探測器的靈敏度、響應度等有關�；緩母�移動臺接收到的功率相同，因此在質量一定的條件下要盡可能實現多點監測，也應該對光纖光柵傳感系統進行功率控制，使各個傳感光柵的反射功率在探測器(或相關處理)處盡可能相同，從而減少弱反射信號被強反射信號干擾現象的發生。
在基于CDMA技術的光纖光柵系統中，要實現功率控制，應從光源功率、光器件插入損耗、光柵的反射率、光柵的中心波長及光傳輸損耗等方面綜合考慮。先通過理論分析，盡可能選擇性能優良的光器件，然后結合試驗進一步通過調整傳感光柵中FBG的前后位置和調整光源功率的大小，選擇耦合比合適的光耦合器等來實現系統大容量與優良性能的統一。
2 定時同步技術
前面的引言及系統原理已提到基于CDMA技術的光纖光柵傳感系統是利用相關技術來實現傳感器的定位即尋址的。然而PRBS序列的自相關特性，即兩相對移動的相同序列只有在某一時間點(或某一小時間段內)相關值達到最大(較大)，而在此外的時間段相關值很小。要準確的尋址，其關鍵點就在于實現在精確時間延遲后給相應解擴通道送PRBS，以實現同步解擴。此項技術關系到整個系統能否成功實現，因此是系統的關鍵技術重點。獲得定時精度的最簡單方式是使用一個數據采集卡主板作為精確計時裝置。
3 相關處理技術
相關處理技術是如何將精確延遲的同一PRBS序列與接收到的信號進行相關處理，根據其相關值的大小來準確判斷是哪一個傳感光柵的信號。
在此，對信號進行差分檢測，如圖2所示。圖中X表示序列自相關解碼器;X表示序列與其共軛序列相關解碼器。對于m序列調制信號，在一個周期內對確定的延遲時間，X為最大值(歸一化后為1)時，X將取到最小值，這樣在判決端很容易判別信號。
4 解調技術
設計該系統的最終目標是對系統進行解調，即采用某種解調方法得到傳感光柵中心波長的偏移值，從而推算出待測物理量的參數變化。如何有效地解調是光纖光柵傳感系統的研究重點和難點，也是目前的研究熱點。已有許多解調方法，如干涉法、濾波法、參量轉換法等。
這里主要討論的是基于CDMA技術的光纖光柵傳感系統應采用哪一種解調方法來解調。在此考慮的主要因素有：
(1)該系統是為實現大容量傳感而研究設計的，因此該解調方法應適于大容量解調。
(2)系統中采用CDMA技術進行尋址，即運用精確定時、相關處理實現尋址。因此如在尋址前對接收信號進行掃描解調(如F-P掃描解調法)，應考慮它對定時的影響。
(3)由于采用延遲碼片的方法來區分各個傳感光柵，而碼片延遲時間一般很短(一般在ms級)，尤其在大容量時，如要求延遲時間僅為1個碼片時。這就要求采用的解調方法能快速解調，其解調處理速度大于輸入信號的更新速度，即實現實時解調;或在該時間間隔內將傳感光柵的數據采集并儲存，只在需要解調時對其進行解調，即非實時解調。
此外，完善光源、光柵器件以及光耦合器等無源器件的制造技術和光纖光柵的封裝技術等也是完善該傳感系統性能的基礎。
5 實驗研究與結果分析
5.1 實驗研究情況
根據上面的理論分析，對系統進行了初步的試驗研究。實驗方案如圖3所示。
實驗中，使用TMS320LF2407DSP開發板產生偽隨機3階7位、周期為0.7 ms的m序列，經緩沖放大后調制ASE寬帶光源產生m序列光信號，并進入傳感網絡。傳感網絡由1只光纖光柵應力傳感器(中心波長為1550.84 nm，3dB帶寬為0.217nm)及1只裸光纖光柵(中心為1 550.12 nm，3 dB帶寬為O.302 nm)串行搭建。響應度為0.9 A/W的光電探測器將傳感網絡光信號轉換成電信號后再將其分兩路送入12位精度的數據采集卡，同時DSP板所產生的m序列也由一個通道送入采集卡。從不同位置的光纖光柵反射回來的光信號因其傳輸距離不一樣而產生不同時間的延遲，利用m序列優良的自相關和移位相關特性，通過控制接收端m序列的發送時間就可以對光柵的地址進行識別。

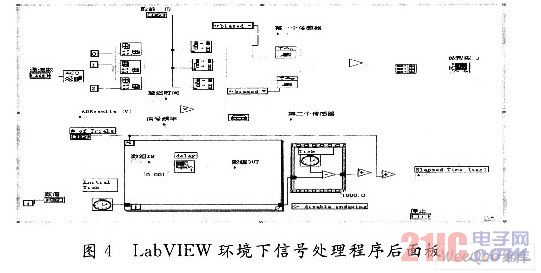

實驗中，將采集到的信號在虛擬儀器軟件LabVIEW中進行處理。具體處理如下所述：采集卡的3個通道中，第1，2兩個通道采集DSP通過緩沖驅動電路后的信號(其中一路信號需要將其延時);第3個通道采集送光電探測器探測到的信號。將3個通道的信號在同步節點下送入系統程序，程序后面板程序如圖4所示。
在第1個光纖光柵傳感器直接接入光路并考慮光速很大的情況下，其延時值以0處理。由于沒有光纖延時線，系統主要解調這個傳感器。第2個光柵與第一個傳感器之間連接了22 m的光纖，其延時值為0.15 ms(實際處理中考慮了硬件延時，設置為2個碼片的延時)。
根據系統原理，當信道的相應延時來到時，有尖銳的自相關出現，如圖5所示。對于其他通道，相同時刻的相關值很小。由此可以準確地對相應的傳感光柵進行定位，即尋址。
5.2 實驗結果分析
實驗中，利用LabVIEW對采集信號進行處理，實現了光纖光柵傳感系統基于CDMA的準確尋址，但仍有一些問題有待解決：
(1)實驗中，采用的FBG的反射率均高達99%，所以不可能實現頻譜重疊時的尋址。進一步的實驗重點是應使用反射率較低的FBGS來檢驗在頻譜重疊時其相關尋址特性;頻譜重疊時，反射率多大時，得到的尋址特性最好，以及頻譜重疊時能實現尋址的光柵反射率的上限和下限。
(2)實驗雖實現了基于CDMA的尋址，但系統的最終目的——解調還未實現。文獻給出使用可調諧激光器掃描來實現解調;文獻給出使用匹配濾波法實現解調。但是，可調諧激光器的掃描速度慢、滯后性以及價格高，使其難以實用化;匹配濾波法不便于大容量解調，因而不是該系統理想的解調方式。因此，尋找一個適于該系統的解調方法(算法)是系統研究的重點。
利用當前計算機及相應軟件的高速數據處理能力，并基于相關技術來實現解調可以作為一個發展思路。
6 結語
對大容量光纖光柵系統常用的復用技術(WDM技術、TDM技術、FDM技術)中傳感容量、CDMA技術的特點做了介紹。闡述了基于CDMA技術的光纖Bragg光柵傳感系統的原理及其關鍵技術，并對該系統做了初步實驗研究，實現了基于CDMA技術的準確尋址。通過總結分析可以看出，大容量、抗干擾性強以及具有潛在低成本特性的基于CDMA技術的光纖光柵傳感系統有著廣闊的發展前景和應用前景。雖然目前仍有不少關鍵技術有待解決和完善，但通過引鑒(移植)目前及發展的CDMA通信技術中已成熟的技術與光器件技術結合，運用強大的虛擬儀器軟件LabVIEW進行數據處理，必要時可結合Matlab工具來實現性能優、界面好的解調系統，相信基于CDMA技術的光纖Bragg光柵傳感系統將在未來的傳感領域占有一席之地。
