2019年被認為是5G商用元年，5G網絡的復雜性對供電系統的部署難度、能耗、可靠性及運營等帶來新的挑戰。

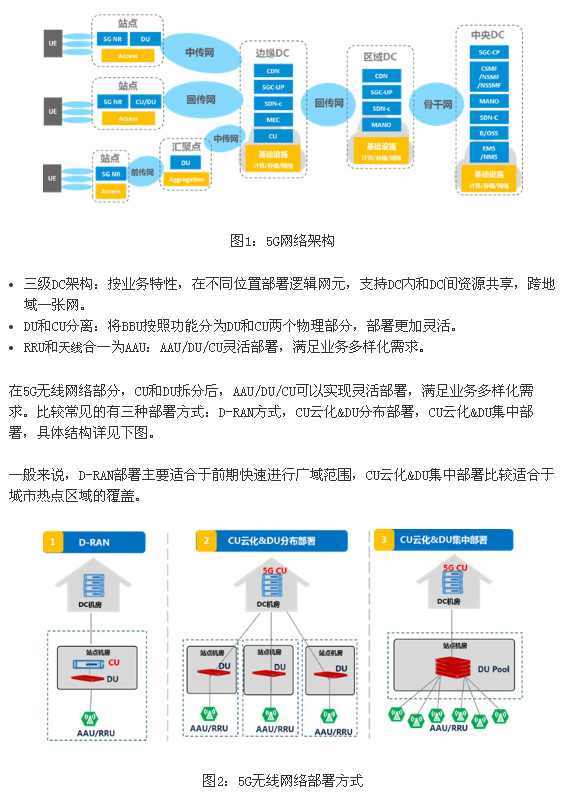

5G網絡架構及主要特點
5G網絡由于業務特性的原因，相對于4G網絡有較大的變化。其中，5G核心網體現出兩大特點，一是DC化，二是分級架構。而5G無線網絡將BBU分解為CU和DU兩個部分，使得5G時代的無線網絡較4G更加靈活，也更加復雜，具體的網絡架構詳見下圖。
5G無線網絡供電方案探討
5G網絡的復雜性對供電提出了新的挑戰。首先，5G無線設備由于通道數大大增加，站點設備功耗相對于4G網絡有較大幅度的增加。例如，一個比較典型的S111宏站，功耗由4G網絡的1200W左右上升到5G網絡的4000W左右，功耗大幅增加，這給電力引入和站址選擇帶來了新的挑戰和困難。其次，5G站點的功耗大幅增加，且同等網絡覆蓋，站點密度也會增加，整個網絡能耗非常大，因此對設備的效率提升和節能提出更高的要求。此外，5G網絡與原來的網絡共存，站點數量進一步增加，且設備種類也大大增加，對運營管理帶來更大的挑戰。最后，5G網絡除了無線寬帶業務外，還會有超高可靠、超低時延的URLLC業務，因此對供電的可靠性提出了更高的要求�；诖�，中興通訊對5G網絡供電方案的思考如下。

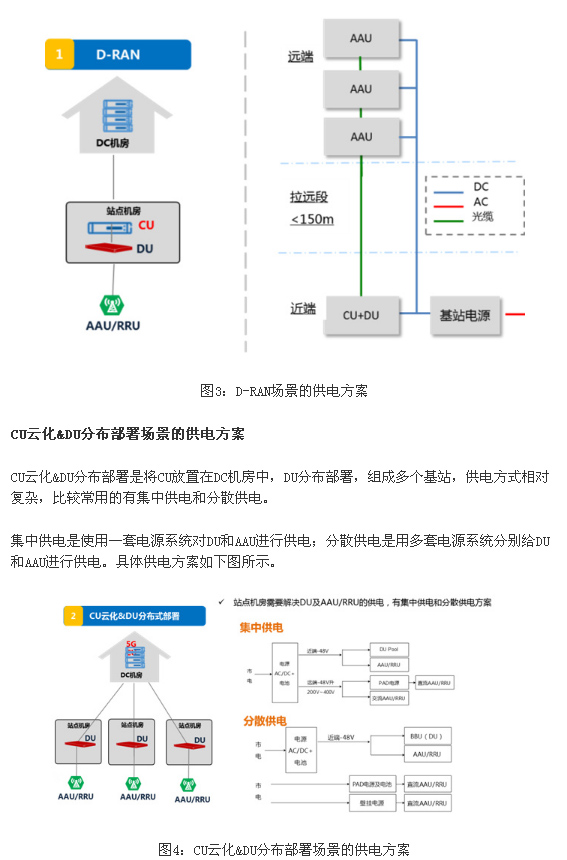

D-RAN場景的供電方案
D-RAN是4G網絡最常見的無線網絡部署方式，5G網絡中也會延續使用，它將DU/CU/AAU放在同一個物理地址，可以用一套電源產品對所有設備進行供電，相對來說產品比較成熟，使用較多。該方案中直流輸出線纜要求16mm2，如果采用6mm2或10mm2的直流線纜，需要在直流電源輸出側增加DC/DC升壓插箱，將48VDC升壓到57VDC供給AAU設備。

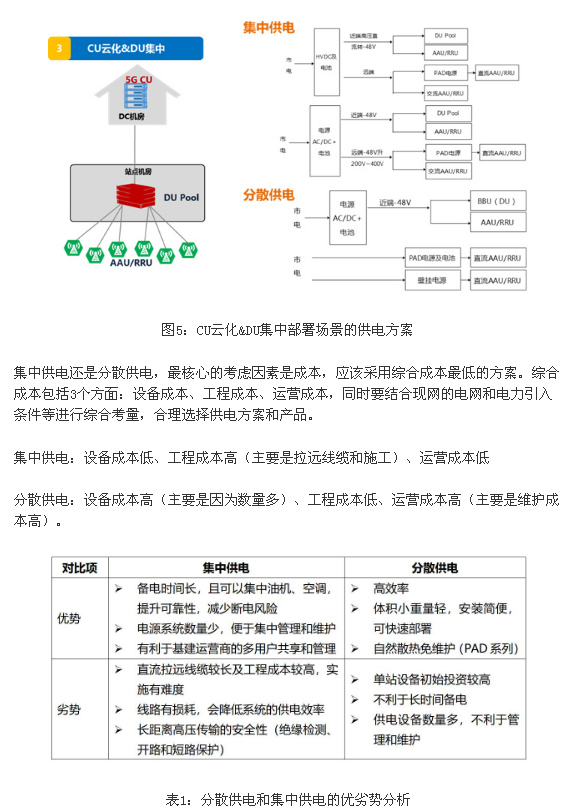

CU云化&DU集中部署場景的供電方案
CU云化&DU集中部署是將CU放置在DC機房中，DU集中部署在同一個物理站址，通過光纖拉遠至遠端AAU組成基站，比較常用的有集中供電和分散供電。
一般來說，集中度高且數量多的區域采用集中供電更劃算，而設備分散的區域適合采用分散供電。
中興通訊5G供電方案，針對5G網絡不同的場景和業務特點，可有效滿足運營商實現快速、高效、智能的供電系統部署，全力為5G賦能。
