【摘要】 通信技術發展的日新月異,對深度覆蓋的要求越來越高.本文詳細論述了中興通訊在室內覆蓋方面提出的多項創新方案,這些方案可以很好的滿足室內覆蓋需求,提升用戶體驗度。
【關鍵字】BBU+雙通RRU，深度覆蓋， BBU+Micro RRU，Micro BS
1、引言
TD網絡經過5期建設，已經覆蓋全國的所有城市，形成了比較完善的廣覆蓋。隨著移動互聯網業務的迅速發展，TD網絡承載的主要流量來自數據業務，而TD網絡數據業務忙時分布與傳統語言業務有明顯差別，該時間段用戶主要分布在居民小區住宅內，居民小區住宅主要依靠宏基站照射覆蓋，導致宏基站吸收大部分網絡話務。從而造成高切換、覆蓋弱場多，室內覆蓋差等網絡問題。為了形成無縫的TD無線網絡，中興通訊提出TD深度覆蓋解決方案，解決TD建網中對深度覆蓋的需求。
2、主要有以下幾種方案：

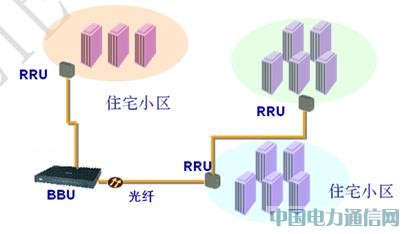

1、BBU+雙通RRU深度覆蓋 方案
BBU+雙通道RRU方案，繼承宏覆蓋的建網優勢，基站的基帶部分和射頻部分分離，通過光纖實現射頻和基帶之間的信息交互，從而能夠?qū)⑦h(yuǎn)端射頻模塊靠近天線安裝，降低了饋線損耗，適合于居民小區大區域覆蓋、天線分布廣的特點。而BBU+RRU組網具有低成本、易施工、靈活組網特點，是建設精品網絡的首選。

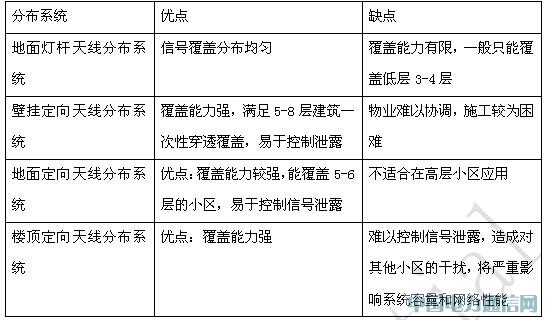

針對不同的天線分布系統，BBU+雙通道RRU深度覆蓋方案體現出不同的建網特點：
實際建網時，可綜合考慮網絡覆蓋、網絡性能和施工可行性，選擇最適合的建網方式。

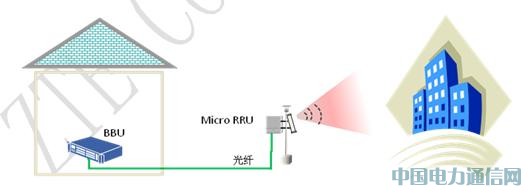

2、BBU+Micro RRU深度覆蓋方案
Micro RRU是延伸室內覆蓋，擴大室內吸收的主要手段；用于和目前宏站網絡共同組網中的補熱、補盲、室外打室內的覆蓋，Micro RRU支持各種干擾消除的措施，可有效的提升網絡質量。
BBU+Micro RRU深度覆蓋方案可以提供比較大的容量，由于繼承了BBU+RRU的建網方式，可根據話務需求分層靈活部署，縮短工期；同時可充分利用頻譜資源，延伸室外覆蓋；延續了基帶集中與資源共享技術，可引入?yún)f(xié)同技術，賦型覆蓋。

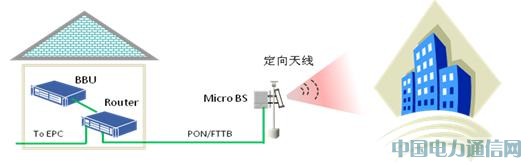

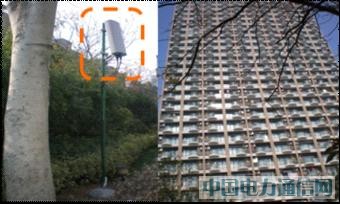

3、Micro BS深度覆蓋方案
Micro BS不需要和宏站協同組網，只用于補盲、室外打室內，結合微波等傳輸方式，可快速建站，當然，Micro BS不能實現干擾協同，這一點上沒有Micro RRU的優勢。
Micro BS體積小，自帶基帶，可獨立成站，同時也能擺脫裸纖限制，突破居民區建站困難，是深度覆蓋中的一個很好的選擇。
進一步完善室內分布式系統，也可以解決室內覆蓋不足，實現完善的深度覆蓋。主要的方式有：原GSM室分系統改造和新建G/T共網室分系統兩種方案。
原GSM室分系統改造方案
·不支持TD頻段的無源器件均更換為支持TD頻段的器件；
·由于TD頻段損耗較GSM大，在選擇合路點時應依據TD邊緣功率，合理選擇合路位置；
·更換線徑小饋線為線徑大的饋線，以避免對TD造成更大的損耗。
新建G/T共網室分系統方式
·TD覆蓋采用“小功率、多天線”的覆蓋策略；
·由于TD頻段的損耗遠大于GSM頻段，因此鏈路計算應以TD鏈路預算結果為基礎；
·基于LTE演進需求，在有條件的室分站點新建時采用雙通道RRU，建設兩路天饋系統。
3、應用案例
中移某省在TDS現網中，存在部分居民小區無法架設室內分布系統，居民樓內用戶信號弱，經常掉話問題。在室內的弱場區域主要表現為上行受限，引起數據業務速率低、掉話/掉線、切換失敗、無法接通。
為解決這個問題，中興通訊采用BBU+雙通道RRU深度覆蓋方案，推出雙通道RRU增強覆蓋技術，通過采用雙通道合并，接入一個雙通道的雙極化天線的形式來增加上行增益，彌補上行不足，達到增強室內深度覆蓋的目的，提高室內覆蓋，特別是住宅小區室內的數據業務速率，解決弱場掉話、切換失敗、無法接通的問題；與單通道方式相比，上行性能明顯提升，上行接收DPCH信道的信噪比和上行覆蓋距離均有提升。
通過在現網中引入RRU雙通道深度覆蓋方案，有效的提升了當前TDS網絡的覆蓋質量，有效的解決廣覆蓋的弱場的問題。
