3．3 母線絕緣監測模塊
母線絕緣監測模塊采用TI公司MSP430F2013作為主控制器，利用485總線與監控裝置通訊，可同時監測正控制母線和負控制母線的對地絕緣電阻,也可測出正負控制母線的對地電壓,直接判斷出正控制母線接地或負控制母線接地, 并且測量控制母線總電壓。
3．4開關量監測模塊
該模塊采用 TI公司MSP430F2012作為主控制器，下放式安裝結構，利用485總線與監控裝置通訊，每個模塊可同時監測8路開關量,每路開關量均通過光電隔離,隔離電壓4000V,開關量判斷最小時間1ms,可設置軟件抗抖動處理,具有硬件抗干擾措施,由通信電源提供主工作電源。3．5 直流放電負載簡介
直流負載可以對兩組電池進行負載放電和內阻測試，配有4路控制輸出，可以完成電池組虛脫機，電池組放電，內阻測量，電池組切換，母線并列等遠程控制操作。
 3．6報警通知裝置
報警通知裝置默認采用 SIEMENS GPRS/GSM MODEM, 通過RS232連接安裝服務器上，支持中國移動和中國聯通SIM卡，報警通知方式采用短信方式。3．7服務器軟件
服務器軟件負責與每個變電站的監控終端通信,接收監控終端發來的所有數據,并且存儲每個子站發來的報警數據和需要保存的歷史數據,查詢每個裝置的設置,更改每個裝置的設置...
服務器軟件采用MSVC++6.0開發,全部采用高效率C++代碼。
采用MicroSoft SQL Server 2006數據庫作為數據庫服務器。
3．8系統監控軟件

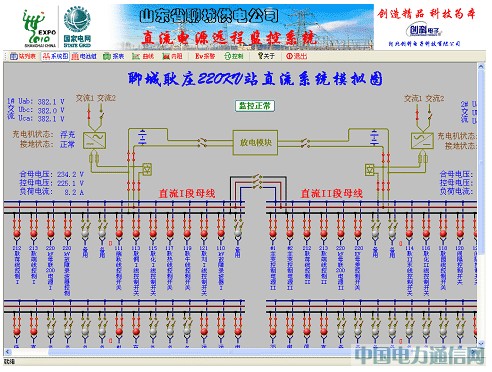

系統監控軟件負責監控和瀏覽所有監控終端發送來的數據 ,可設置每個變電站的直流系統模擬圖,并可在模擬圖上直接顯示出控制母線電壓,合閘母線電壓,每個空開的運行狀態及電池組溫度等信息,可以用表格形式查看每節電池的當前電壓,也可以用曲線或表格的形式進行對比,查看歷史運行曲線等功能,查看和遠程更改現場采集模塊的相關設置等遠程控制信息,全部采用中文界面,操作簡便,功能強大,報表豐富。
此界面的每個 信息和位置信號完全動態指示實際設備的工作狀態 (包括饋線空開狀態、充電機狀態、接地狀態、母線電壓、負荷電流、開關狀態、交流工作狀態、交流電壓、母線電壓等信息)，并且采用組態化設計，用戶可根據變電站現場實際變動自行更改模擬圖，只要簡單設置信號對應關系即可實現新增信號的動態顯示。l 遠程充電機參數設置及均浮充轉換

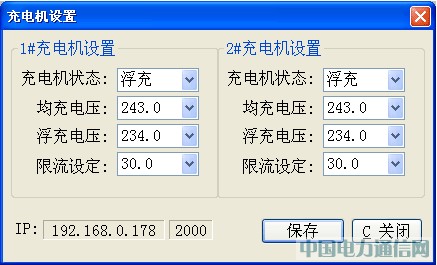

可以遠程更改充電機均浮充電壓參數和遠程更改充電機均浮充狀態，如果直流屏支持更多設置可根據現場實際參數增加更多參數。
l 遠程放電及遠程控制界面:

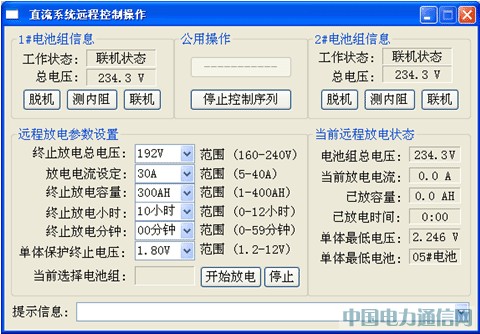

此界面可以遠程設定恒流放電模塊的電池組總電壓保護值、放電電 流、放電容量保護值、放電時間保護值、單體電池電壓保護值等重壓保護條件，命令啟動或停止放電操作，實現遠程進行核對性容量試驗操作，啟動放電后可查看當前放電進度、放電容量、電池組總電壓、單體最低電壓等放電過程中關心的重要參數，并且可以實現母線運行模式切換等操作。
|
