0 引言
某新建特大型石化項目在南海某島嶼東南部修建有原油庫和原油碼頭，正常用電負荷3000kW左右，由大陸側廠區以一根長度10km的35kV海底電纜供電。島上建有35kV變電所一座，一臺35/6kV主變壓器容量為7500kVA，6kV和380V系統均采用單母線分段接線方式。
原油庫區和碼頭有幾臺消防泵和原油泵，分別屬于一級負荷和二級負荷。顯然一路35kV
電源顯然不能滿足供電可靠性要求。
1 方案的確立
要滿足一、二級負荷雙
電源供電的要求，有幾個方案：
方案一：再增加一路35kV海底電纜。這樣從35kV到6kV和380V均能實現雙
電源供電。但由于海底電纜造價相當高，光電纜采購費用就幾千萬，再加上電纜的敷設，整個項目需增加投資過億元。
方案二：增加柴油發電機組為第二
電源，并將功率相對較大的幾臺消防泵由電動改為柴油驅動。
顯然，方案一效果雖然較好，但投資實在太大。而方案二效果相對較差，柴油發電機組的容量有限，日常維護量卻相當大。有沒有別的解決途徑呢？
事實上，在同一島嶼的西北部已經有另一家石化企業先期建有原油庫和碼頭，也是由大陸放一根35kV海底電纜進行供電，其主變?nèi)萘繛?000kVA，正常用電負荷為2000kW多一點。能否兩家企業合作，實現互供電，來提高供電可靠性？由于這本來就是一件雙贏的事，雙方一拍即合，很快為互供電達成了原則性共識。
2 方案的實現
首先，明確采用6kV電壓等級互供電。35kV開關柜、電纜造價較高，加上島上雙方用電負荷都不大，6kV電纜的輸送能力完全足夠。

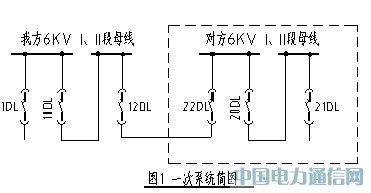

經過雙方充分溝通后，雙方各找了一個備用6kV開關柜作為互供電的聯絡開關柜。一次主接線簡圖如圖1：
以我方為例，正常的運行方式為：6kV母線分段開關10DL合閘，由1#進線開關11DL作為主電源給負荷供電。互供電聯絡開關（2#進線12DL）處于斷開冷備用狀態。雙方雖然都是通過35kV海底電纜供電，但由于兩家企業的電網電源不是取自同一地點，電壓等級也不同，雙方經過的變壓器級數也不同，各自通過的中間環節的電氣設備的參數相差太大。所以嚴禁在雙方主電源11DL和21DL均正常時合上互聯開關12DL和22DL，以免發生不同電源系統的非正常合環，造成系統故障和嚴重設備損害事故。在互聯開關12DL和22DL處不允許設置備用電源自動投入裝置，當本側主
電源不能正常供電時，雙方通過調度聯系，手動和上12DL和22DL，實現互供電。
為防止不同
電源系統的非正常合環，必須滿足以下閉鎖條件：
1. 主
電源開關（1#進線11DL）閉鎖條件：
- 11DL在工作位置時，6kV I段母線有壓時不允許11DL合閘；
- 11DL在工作位置時，互供電聯絡開關12DL在合位時，11DL不允許合閘。
2. 互供電聯絡開關（2#進線12DL）允許合閘條件：
- 12DL開關在試驗位置時，可以直接合閘；
- 當12DL在工作位置時，如檢測6kV II段母線無壓，并且1#進線11DL在分位時，12DL可以合閘；
- 當12DL在工作位置時，如檢測到6kV II段母線有壓，此時必須要求我方1#進線11DL開關在合位、對方1#進線21DL以及互供電聯絡開關22DL均在分位時，才允許我方12DL合閘。

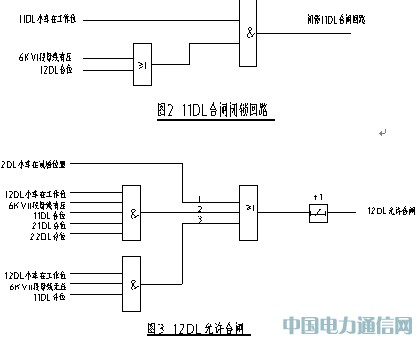

以上閉鎖條件用邏輯圖表示為圖2、圖3。

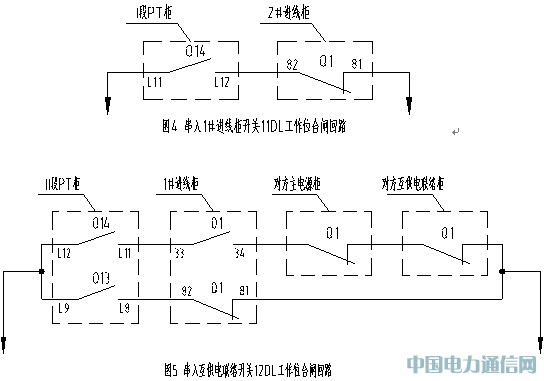

根據邏輯圖，對主電源進線開關11DL的合閘回路和聯絡開關12DL的合閘回路分別進行了改造，如圖4和圖5。

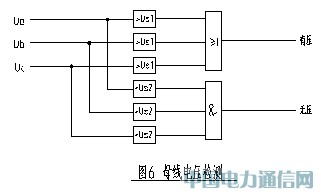

圖4內I段PT的微機綜保輸出接點O14定義為有壓接點，當有壓條件滿足時，該接點打開，否則，該接點閉合。圖5內II段PT的微機綜保輸出接點O14定義為有壓接點，有壓條件滿足時，該接點閉合；O13定義為無壓接點，無壓條件滿足時，該接點閉合。其中母線電壓的有壓條件和無壓條件由PT柜上的微機綜保編程實現，具體邏輯如圖6。
3 總結
經過對現有設備的控制回路按照以上方案進行改造后，有效地防止了兩個不同
電源系統的非正常合環，杜絕了誤操作的發生，實現了孤島上不同企業之間的互供電，為雙方的重要用電負荷提供了有力的保障。
