化處理壓縮率高，錄像回放不失真；5、可設置報警功能，報警方式多樣；6、支持多種品牌規格的攝像機，兼容性強。
3 海底電纜所處海域監控解決方案
3.1 方案概述
根據需求，整個系統是一個無線網絡遠程監控系統。在該無線網絡遠程監控系統中設置1個前端監控點，位于沈家門半升洞客運碼頭附近，通過此前端監控設備采集該處海底電纜所處海域的船只活動，以達到對其全面、安全的監控；由于監控點與監控中心非視距，因此在中途要架設一中繼站對信號進行中轉；數據圖像最終傳輸至監控中心。使用監控中心的監控服務器對該監控點進行監控，通過屏幕實時顯示出前端監控點的情況。此方案對沈家門半升洞客運碼頭海底電纜的狀況可以方便的進行即時監控和記錄。
3.2 無線視頻監控點傳輸通路及帶寬計算
根據實際要求，圖像傳輸大小控制在4CIF（704*480），即每個監控點每秒所需實際帶寬為8KB*8bit*25幀=1.6Mbps，所以本方案所提出監控點使用APRF提供的7M雙向帶寬可行。半升洞客運碼頭附近海底電纜所處海域監控點，中繼站沒有監控點，作為純粹的中轉站在此方案中使用SM接收來自監控點APRF傳來的信號，再使用AP轉發信號至監控中心。監控中心使用SMRF（加反射板）接收來自中繼站的信號，再使用監控軟件將視頻信號在屏幕上顯示。
3.3 設備連接
Canopy無線設備提供的是以太網接口，我們選擇的攝像機設備提供的也是以太網口。他們可以直接連接，然后通過無線傳到中繼站中轉信號至監控中心的統一監控軟件進行監控，如果安裝監控軟件的服務器能夠上Internet網絡的話，那么就可以進行遠程監控。
由于監控點至監控中心是非可視的，我們采用了中繼方式進行中轉連接。

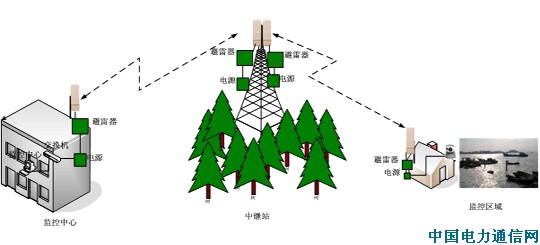

下圖是該方案的無線監控示意圖：
3.4 系統結構組成
3.4.1 監控前端設備
前端設備包括Sony SNC-RZ50P球型網絡攝影機、便攜式機柜（用于將電源等統一安裝在一起），將采集到的信號編碼打包成數據包，通過無線接收模塊傳輸至中心基站。
3.4.2 無線寬帶傳輸
無線寬帶傳輸部分包括無線發射模塊、中繼模塊，保證全方向信號的覆蓋及數據的同步。由于地形復雜，有山阻擋，無線電波傳輸受到很大影響。在合適位置（制高點）建立一信號中繼站與前端監控點和監控中心相連，圖像信號經中繼站傳輸至指揮中心。在該方案中，監控點采用APRF（加反射板）將監控前端信號與中繼站相連；中繼站距離兩端距離均為5km左右，采用SM接收監控點傳來的信號，用AP與監控中心相連；監控中心采用SMRF（加反射板）與中繼站相連。監控中心設置在電力公司監控機房，監控中心包括視頻管理服務器及屏幕。
無線寬帶傳輸示意圖
3.4.3 監控軟件
監控中心與監控點之間用無線構架局域網鏈路。在監控中心，將直接通過無線網絡傳輸?shù)囊曨l信號傳輸?shù)奖O(jiān)控用計算機上。計算機可以實時監控攝像機傳輸來的信號。該系統可提供16畫面的實時監控、云臺或球機控制、可設置錄像計劃或進行手動錄像等，能夠?qū)崿F(xiàn)24小時×7天的錄像，并能夠?qū)γ總�攝像機的視頻信號進行單獨錄像，便于對錄像的檢索和回放。
由于前端采用了網絡一體化攝像機，所有視頻信號經過處理后轉化為基于TCP/IP的數據包，使攝像機所攝的畫面通過無線方式直接傳送到網絡上，通過網絡即可從遠端監視畫面。工作人員通過本系統掌握各監控點的情況，被監控的地方所發生的一切盡收眼底。系統操作人員通過對系統的操作，可觀察所有的視頻圖像，并可同時任意切換錄像，或者同時錄下每個監控點的視頻。由于系統采用了先進的數字處理技術，可以在回放以前資料的同時不影響正常錄像，保證了資料的完整性，也可以利用抓拍功能使圖像更加清晰，可以將重要資料進行備份和打印，這將有利于重要資料的保存和管理。
4 結論
通過以上分析，海域無線遠程網絡監控系統設計方案在技術上是可行的，它的運行將有效地保護監控范圍內的海纜，使海纜安全可靠運行。
作者簡介：
胡文侃（1973－ ），男，浙江定海人，工程師，大學本科，碩士在讀（浙江工業大學信息工程學院，控制工程專業工程碩士），主要從事電氣工程的設計研究工作。
夏紅光（1971－ ），男，浙江定海人，高級工程師，大學本科，碩士在讀（浙江工業大學信息工程學院，控制工程專業工程碩士），主要從事輸變電工程的建設管理工作。
