放電模塊采用了大功率的電子負載技術，能瞬間承受高達100A（或200A）的沖擊電流，以實現對電池負荷能力的檢測。放電模塊也可作為長時間放電負載，實現對電池容量的核對性測試及電池的活化維護。

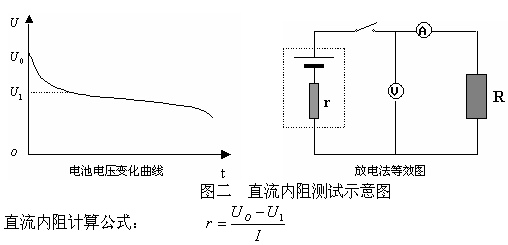

大電流瞬間直流內阻測試法是一種標準內阻測量方法，主要特點是準確度高，但實現難度較大，關鍵在于需要一個大電流負載電阻。本系統的大功率放電模塊，能瞬間承受高達100A的沖擊電流，以達到瞬間大電流內阻測試的要求。放電模塊具有三重保護，用以保證設備使用安全可靠：第一級是一個能瞬時分?jǐn)鄈A級電流的空氣開關，第二級為大電流熔絲，第三級為帶延時的保護繼電器組。示意圖如圖二所示：
核對性放電容量測試：以0.1C10的放電電流進行核對性放電，從而測得蓄電池的真實容量。
放電模塊接到來自放電控制模塊的放電指令時，放電負載接通，電池通過負載放電，同時采集模塊將快速采集每節電池電壓的每一變化量，在監控主機中顯示每節電池的特性曲線，實時顯示每節電池電壓的電壓值和容量。
除放電控制設備對放電模塊的放電啟動/停止指令外，放電模塊內部也設有計時器，如放電超時，將自動切斷放電回路，即使電子開關損壞，放電回路也將被切斷，從而大大提高了放電模塊工作的可靠性。
放電模塊還設有過流、超溫等異常保護。同時放電模塊工作時還受控于交流市電，在放電時如發生交流市電失電，放電模塊將自動終止放電，保證直流系統向負載供電。
2．2蓄電池組監測系統特點
系統組成：監控主機、電池電壓采集模塊、放電模塊、通訊接口板、服務器（網絡版）。
在線自動監測單體電池電壓、電池組組端電壓、充放電電流和溫度，數據采集快速準確，可記錄電池充放電過程每一瞬間的變化，保證對電池的準確判別。
動態放電瞬間測量每一單體電池內阻及負載能力，快速判別電池性能。
核對性放電測量電池組容量，放電過程各項參數、曲線全程顯示。
放電保護：出現單體電池電壓低于設定值，放電時間、容量到達設定值，交流失電等情況之一，設備自動停止放電。
多種故障報警功能：電壓超限、溫度超限、電壓均差值超限等，報警閥值自由設定。
自動存儲報警
信息及動態放電、靜態放電數據。
2．3遠程監控系統的設計
遠程實現對蓄電池組的核對性放電和內阻測試，可大大提高蓄電池組運行維護的效率，因此本遠程監控系統的關鍵和難點是如何實現遠程控制，為實現遠程控制和操作，設計后的二次接線有關蓄電池部分如圖三所示。
接合二次接線圖，將原處于常閉狀態的1Q3改為常開狀態，圖中J1-2、J1-4平時均為常閉狀態，JM、J1-5平時為常開狀態；遠程控制的實現時序如下描述；
內阻測試時序：
�、� 斷開J1-4，延時1秒后閉合J1-5；
② FD-B放電模塊接收內阻測試命令后開始內阻測試；
�、� FD-B放電模塊充分散熱后斷開J1-5
�、� 延時1分鐘，閉合J1-4，完成內阻測試。
核對性放電時序：
① 閉合母聯直流接觸器JM；實現二段母線的聯合；
② 斷開J1-2，使充電裝置和蓄電池組退出母線；
�、� 斷開J1-4，閉合J1-5
�、� FD-B放電模塊接收核對性放電命令，開始放電
�、� 放電結束時，F(xiàn)D-B放電模塊接收結束放電終止放電；
⑥ FD-B放電模塊充分散熱后斷開J1-5
�、� 閉合J1-4，對蓄電池組進行充電，同時檢測組端電壓和充電電流
�、� 判斷蓄電池組轉入浮充后，閉合J1-2，投入母線
⑨ 斷開JM，完成核對性放電和母線分段。

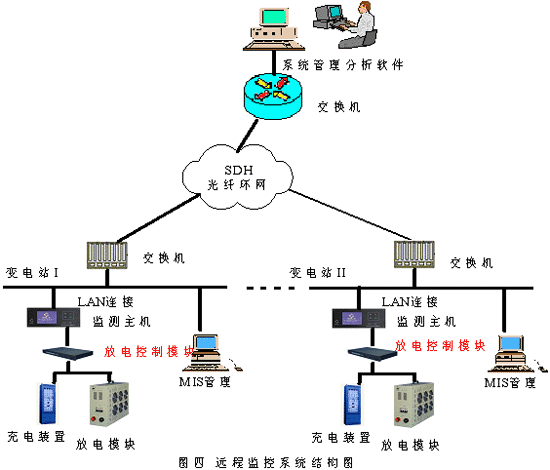

實現對放電模塊控制的功能由安裝與現場的放電控制模塊完成，放電控制模塊接收遠程放電開始和終止命令的同時，分別根據內阻測試和核對性放電命令，完成對JM、J1-2、J1-2、J1-5直流接觸器的閉合和斷開操作，整個遠程控制系統的結構圖如圖四所示。
如上圖所示，整個監控系統包括三大部分：
服務器計算機管理和監控軟件：軟件實現遠程核對性放電和內阻測試的控制，同時實時接收現場蓄電池監測系統上傳的各
信息，統一進行數據存儲、分析和WEB發布，以及各類報表的生成；
蓄電池組監測系統：實時監測蓄電池組狀態，轉發遠程核對性放電和內阻測試命令，實時上傳蓄電池組信息和放電狀態
信息；
放電控制模塊和放電模塊：接收遠程核對性放電和內阻測試命令，核對性放電和內阻測試的實現，以及對直流系統二次回路的控制。
6、結束語
本文介紹的蓄電池組遠程維護管理系統具有模塊化、
智能化、網絡化的特點，不僅實現了蓄電池組
信息的實時在線監測，同時也具備了核對性放電和內阻測試功能，提供了蓄電池組監測維護的必要和可靠的手段。同時實現了對以上操作的遠程控制和管理，體現了先進的設計思想，實現對蓄電池的維護方法由傳統的定期檢測轉變?yōu)檫h(yuǎn)程狀態檢測，提高了系統的
自動化程度和可靠性，具有較強的實際推廣意義。
