尹 平 張小勇 湖北蘄春縣電力公司 （435300）
通過最近幾年在全國城鄉實行兩網改造以來，為實現無人值班變電站，許多縣級供電企業在縣調至部分供電所之間建立了SDH光纖網，用于電網調度自動化信息的傳遞，對電網的安全管理發揮了巨大的作用，也為傳遞計算機信息奠定了基礎和提供了可能。但由于各公司實施兩網改造的時間有先后，早期光通信系統成本較高，導致先改造的變電站只能用傳統的電力載波機、無線擴頻等通信方式來滿足傳遞基本的電網調度信息，不能為企業信息平臺提供通道。我公司管窯變電站就是一個典型的例子：由于網改資金投入不足，網改后的管窯變電站采用無線擴頻通信通道，此通道只能勉強提供調度電話和電網自動化低速數據服務，且該通道單一，變電站通信只有無線擴頻一種方式，受風力等環境因素影響較大，常不能保證話音和數據的正常傳輸，已不能適應新時期電網管理的需要。
管窯站擴頻通道自2004年4月30日10時35分中斷以來，在各方面的努力下至2004年12月份仍未能恢復正常運行，經過現場測試與廠家會診得出的結論是：該站目前已不適應使用擴頻通信方式，建議考慮其他通道形式。由于我公司當前各項資金都很緊張，我們本著節約為宗旨，擬重建一條低投入、高質量、高可靠性的通道。
我們經過反復比較，決定利用該站電力營銷系統租用的電信2M專線，利用用電營銷局域網，通過數據網關傳輸該站的電網調度自動化數據。
1 數據網關設備N(xiāo)Port 5230有以下特點
NPort 5230數據網關是臺灣Moxa公司生產的產品，是NPort 5200產品系列的一員，NPort 5200系列的串口設備聯網服務器可讓工業串口設備立即連上網絡。NPort 5200系列的串口設備聯網服務器體積小巧，是將RS-232或RS-422/485串口設備，如PLC，測量?jī)x，和傳感器連接到IP-based Ethernet LAN最佳的選擇，讓您的軟件可以存儲本地LAN或網絡上的任何串口設備。
1.1 標準的TCP/IP 界面和多種操作模式
NPort 5200系列的串口設備聯網服務器提供了TCP Server，TCP Client，和UDP，可確保與使用標準的網絡API（Winsock，BSD Sockets）的網絡軟件具備兼容性。
1.2 支持現有軟件Real COM/TTY驅動程序
有個Real COM/TTY 驅動程序，用于COM/TTY口的軟件現在可以隨時用于TCP/IP網絡。這項特點不但讓您不需要更換軟件，更可以讓串口設備立即連網。
1.3 簡單的安裝和設置
簡單的安裝和設置NPort 5200系列的串口設備聯網服務器支持自動IP設定協議（DHCP，BOOTP），以及透過Web powser console手動設置。兩者都提供了快速有效的安裝方法。有了NPort 5200的Windows Utility，執行安裝的動作簡單愉快，所有系統的設置都可存儲并復制到其他設備聯網服務器上。
1.4 特點
可讓串口設備立即聯網;
提供TCP Server，TCP Client和UDP等多種socket操作模式;
可利用簡單的Windows Utility 執行批量安裝;
體積如香煙盒大小;
10/100 Mbit/s Ethernet;
采用2或4線RS-485數據流向自動控制（ADDC）;
所有端口都內建15 kV ESD突波;
支持SNMP MIB-II網管功能。
1.5 一般應用
通過特別設定的IP位址和NPort 5200通信端口號，任何支持TCP/IP主機電腦的網絡Sockets API都可以與串口設備連接。若自動化軟件是根據Windows/Linux下的COM/TTY設計，則Moxa的COM/TTY驅動程序可以讓即有軟件在網絡上正確運行。

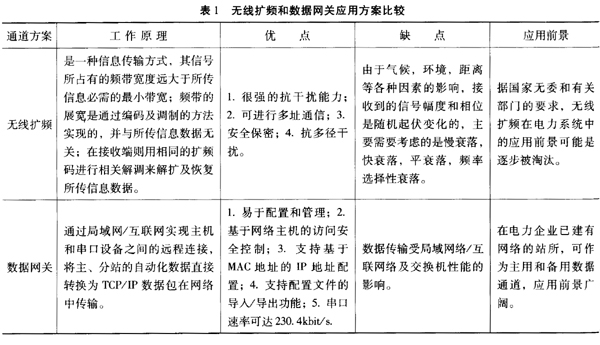

2 無線擴頻和數據網關應用方案比較(如表1)
3 實際應用
2004年12月1日，我們信息中心以此為課題，成立QC小組，并根據管窯變電站已建立用電營銷網絡的資源優勢，本著資源共享的原則，決定采用數字化NPORT數據網關系統并在該站IP網絡中實施技術改造，進行電網自動化數據的傳輸，以確保該站在電網中安全穩定運行。

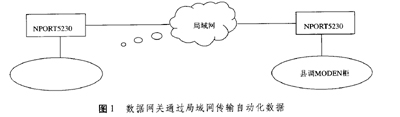

管窯站利用NPORT數據網關通過局域網傳輸電力自動化數據組網示意圖見圖1。
說明：數據網關設備與網絡交換機連接用LAN口，與前置機和縣調MODEN連接用RS232口，站端與主站各需要占用一個私有網段的IP地址，且兩端需要敷設一段網絡連接線。
此方案未考慮語音電話傳送業務，若要考慮，另需增加一套語音網關設備。
以上組網方式簡單，成本較低，全雙工方式通信，數據雙向傳輸可靠，能保證調度"四遙"功能的實現。
從管窯無人值班變電站新型數據網關于2004年10月17日投入試運行，誤碼率0.05以下，保證了該站無人值班的實現和電網的安全運行，至今運行狀況良好。
4 結束語
管窯變電站通過數據網關利用局域網順利實現無人站"四遙"數據傳輸，充分證明了該設備的實用性。有此我們聯想到：①利用該設備作為無人值班站的備用通道；②實現變電站通信設備的遠程監控；③實現變電站關口表的遠程抄表和專線用戶的負荷控制。
