林 斌
（廣東省電力通信有限公司，廣東 廣州510600）
摘 要：通過分析廣東電力通信網的特點，指出廣東電力通信網存在資源浪費和某些站點的故障隱患多等問題。根據64 Kbps數字交叉設備的技術特點和功能，提出利用該設備來提高廣東電力通信網資源利用率和工作效率。從業務集中、業務分揀與分類，2 Mbps脈碼調制（PCM）電路的合并、分離，PCM話路的轉接等方面分析了64 Kbps數字交叉設備在廣東電力通信網中的實際應用。
關鍵詞：電力通信；脈碼調制；時隙交叉連接；64 Kbps數字交叉設備
64 Kbps digital cross connector applied to power communication
LIN Bin
(Guangdong Power Communication Co.,Ltd.,Guangzhou 510600, China)
Abstract: This paper analyzes the characteristics of Guangdong power communication network, indicating its problems of wasting of resources and hidden troubles in some communication sites. The use of 64 Kbps digital cross connector to improve the resource utilization level and the efficiency of the network is suggested in view of its technical features and functions. And the practical applications of 64 Kbps digital cross connector in the network is analyzed in terms of concentration and sorting of services, integration and separation of 2 Mbps pulse code modulation (PCM) circuits, and switching of PCM channels, etc.
Key words: power communication; PCM; time slot cross connection; 64 Kbps digital cross connector
1廣東電力通信網絡存在的問題
承載著廣東電力生產所需的話音、遠動、計算機信息等數據的廣東電力通信網絡，由于它的專用性，使它存在如下特點和弊端：
a) 電力通信站點分散，每個站點（變電站、發電廠）的通信量較少。一般的變電站、發電廠需傳送的電力調度數據主要有調度專線電話信息、行政電話信息和自動化遠動信息，充其量就10～20路話路就可滿足需要，只是占一個脈碼調制（PCM）話路的1/2左右。目前電力系統大部分都采用傳統的點對點通信方式，即通信中心（廣東省電力中心調度所）及轄下站點各配置一個PCM設備，并通過一個2 Mbps的傳輸通道連接起來，假如有20個站點通過以上方式與通信中心進行PCM通信，就等于浪費了10個2 Mbps的話路資源。顯然，這存在著資源浪費的現象：PCM話路和2 Mbps電路資源沒有得到充分利用。
b) 由于受通信條件或資源限制，某些通信站點無法與通信中心直接進行PCM對接來形成通信用戶話路，必須通過某個樞紐站或多個站點的音頻轉接才能到達通信中心。由于音頻跳接環節的增多，必然會增加話路的故障隱患，影響話路的通信質量，增加話路故障檢修的難度。
2 64 Kbps數字交叉設備的應用
64 Kbps數字交叉設備是指能對PCM30（31）信號進行時隙（TS）交叉連接的一種設備。這種設備一般都配置有多個2 Mbps 的E1連接端口，通過內置的交叉矩陣和軟件控制，某個E1端口的某個用戶時隙都可以連接到任意一個E1端口的任意一個用戶時隙，從而實現不同E1端口的時隙交叉連接功能。
由于64 Kbps數字交叉設備具備靈活的交叉配置功能，所以，可利用該設備，并通過合理的方案設計和交叉功能運用來解決以上所述問題。
2.1業務集中、業務分揀和分類

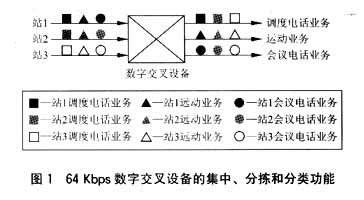

如圖1所示，來自外圍站1、站2和站3的2 Mbps PCM信號都分別帶有調度電話業務、遠動業務和會議電話業務等信息，被送至中心站的64 Kbps數字交叉設備；64 Kbps數字交叉設備利用其時隙交叉功能，把來自不同站的同一種業務挑選出來，匯聚成一個2 Mbps信號并送到相應的用戶端。這一功能與郵局通過分揀郵件可大大提高郵遞員工作效率相似。用戶端PCM設備甚至可以放置在用戶業務設備機房?jī)?nèi)，以減少電纜的敷設量，便于用戶話路的統一管理。
廣東省電力通信中心作為廣東省電力通信網的中心樞紐點，各個地調、發電廠、變電站的通信數據都匯聚到該中心，通過設置2套64 Kbps數字交叉設備，把所有進該中心的業務都進行分揀，其中將調度電話業務信息匯聚成數個2 Mbps信號，連接到交換總站的專用PCM設備中，將遠動業務信息匯聚成數個2 Mbps信號，通過光傳輸?shù)綇V東省電力中心調度所的專用PCM設備中，會議電話、雷電定位系統的信息同樣匯聚成2 Mbps信號連接到各自專用的PCM設備中，這樣不僅大大提高了PCM終端設備的利用率，還提高了設備運行、維護的效率。
2.2 2 Mbps PCM電路的合并、分離

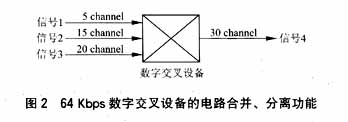

如圖2所示，PCM信號有30個通道，承載有用業務信息的、速率為2 Mbps的信號1、信號2和信號3分別占用了其中的5個通道、15個通道和20個通道，通過64 Kbps數字交叉設備，把這些承載業務信息的時隙集中在同一個2 Mbps信號流中。這個功能主要應用于外圍樞紐站，邊緣各站的2 Mbps PCM數據信號接入到設置在外圍樞紐站的64 Kbps數字交叉設備中，通過時隙交叉處理，把含有有用數據信息的時隙交叉連接到同一出口的E1端口中，再傳送到中心樞紐站，從而提高了中心樞紐站出口的利用率。
500 kV江門變電站是廣東粵西電力通信的出入口，通過設置在站內的64 Kbps數字交叉設備，把來自500 kV江門變電站、江門供電分公司、恩平變電站、陽江供電分公司、茂名供電分公司、湛江供電分公司、茂名發電廠、湛江發電廠和500 kV茂名變電站的PCM信號進行時隙會聚，形成2～3個2Mbps PCM信號，一起傳送回廣東省電力通信中心，大大節約了中心樞紐站的出入口帶寬。
2.3 PCM話路的轉接

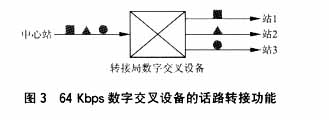

如圖3所示，來自中心樞紐站的PCM信號中包含有到轉接局、站1、站2和站3的業務數據，通過設置在轉接局的64 Kbps數字交叉設備，把屬于某站的業務直接連接到相應的2 Mbps出口，無需在轉接局把話路終結下來再進行轉接。這樣一方面節約了PCM設備和話路板，另一方面避免了話路終結、轉接過程中的多次數模、模數轉換及其電平調節。電路轉接通過數字電路和軟件進行控制，提高了電路轉接的可靠性，消除了話路板和音頻電纜轉接帶來的故障隱患，更重要的是大大提高了運行維護的工作效率。若要調整話路，僅需在網管進行簡單的設置即可。
在廣東省佛山地區，由廣東省中心調度所調度管轄的變電站達20多個，每個站點的通信如果都通過PCM設備點對點地與廣東省中心調度所連接地很浪費資源的，目前在佛山供電分公司中心設置了一套64Kbps數字交叉設備，廣東省中心調度所與這些變電站的通信信號就通過2個2Mbps電路接入到此交叉設備，通過時隙交叉連接話路就直接到達目的站點，大大簡化了電路連接方式。
3 結束語
64Kbps數字交叉設備已在廣東電力通信網在得到了廣泛的應用，對廣東電力通信網的高效、穩定、安全、可靠運行起到很大的作用。
