隨著LTE時代的到來和基于EPC/IMS/PCC的下一代核心網網絡部署，未來核心網是一個基于IP的全互聯的網狀網絡，隨著網絡的不斷擴大，全互連網絡帶來業務、安全、維護及擴展性等問題，如何構建下一代核心網的信令網成為關注重點。通過下一代信令網DRA(Diameter Routing Agent，路由代理)的部署和建設，可以真正實現未來核心網逐步的擴展，簡化網絡，實現快速部署、高效維護及增強網絡安全。
下一代信令網DRA引入的必要性
在下一代核心網網絡的部署中，Diameter協議被廣泛應用于移動IP網絡中鑒別、授權、和計費的服務，是未來通信網中的主要通信協議。但是隨著網絡不斷的擴大和建設，存在如下信令互連互通的問題：
1、在LTE網絡中，當移動用戶漫游到其他網絡時，該用戶的鑒權、認證、位置登記、計費策略與計費消息，需要在漫游網絡與歸屬網絡之間傳遞。
2、在一些業務應用場景中，為了保證對于同一個用戶，AF和PCEF能夠?qū)ぶ返酵粋�(gè)PCRF，需要部署Diameter 代理來實現IP地址和IMSI的動態綁定以完成尋址。
3、網絡規模擴大，運行效率降低，網上問題和故障定位困難
DRA的引入可解決上述問題，DRA類似2G/3G網絡中的STP的功能，由其根據用戶的IMSI、網絡域等信息進行域內HSS的尋址或者域間DRA的尋址。
通過DRA部署，可以簡化組網復雜性，并降低維護成本，提升網絡的可維護性。同時協助屏蔽端局的變化、設備升級、網元配置信息變化，提升網絡的可擴展性。同時在運營商間，可以通過DRA的部署，屏蔽網絡內部信息，實現網絡互連互通安全性。
運營商部署下一代信令網DRA方案探討

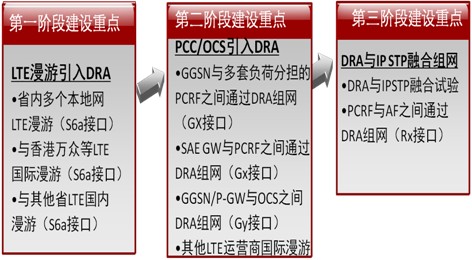

目前中國運營商已經開始部署LTE試驗網絡，中國移動和中國電信已經廣泛建設IMS，中國聯通也在計劃部署IMS，2012年中國移動已開始建設PCC，因此基于DRA的下一代信令網建設勢在必行，想要建好這張網一定要分出輕、重、緩、急，要有重點、按步驟、有計劃的進行；建議國內運營商的DRA引入要遵循業務驅動原則，首先在LTE領域引入，再推廣到PCC組網，長期演進與IP STP進行融合。結合中國運營商的情況，在DRA的建設方案中分三階段建設：
華為全球DRA商用部署案例
華為在傳統信令網建設STP中有超過15年的信令網開發、運維經驗，在全球的傳統STP市場名列前矛，具有經驗豐富的研發和交互團隊，支持快速的用戶化定制的能力。因此在下一代DRA解決方案中具有良好的基礎，并已經率先在全球進行了商用。
韓國和香港是全球LTE發展較快的國家，其中韓國運營商KT已經完成其全國范圍內的LTE網絡部署，覆蓋了84個城市。香港和記LTE也已經正式商用。在商用過程中，為了實現香港和韓國KT運營商間LTE用戶漫游，需要兩張LTE網絡間實現互通，華為獨家承建了香港和記的DRA部署，來實現KT和香港和記的LTE網絡漫游。
Comfone是瑞士GSM和無線IP漫游服務提供商，2011年12月，華為為其提供了詳細的LTE/PCC漫游解決方案，用于解決兩個子網間的漫游互通及PCC互通，獲得了C onfone的高度認可，并于2012年3月正式獲得DRA的準入。
目前全球LTE商用網絡已達72個，其中包括LTE FDD商用網絡66個，TD-LTE商用網絡5個，LTE FDD/TD-LTE混合組網的商用網絡1個。中國移動已經在7個城市部署LTE試驗網絡，中國聯通和電信也已經著手測試部署，基于DRA的信令網部署已經提上日程，國內運營商需要加快下一代信令網的規劃和建設，來迎接LTE時代的到來。
